مهر و موم اسیر 1/4 BSP نر شش گوش

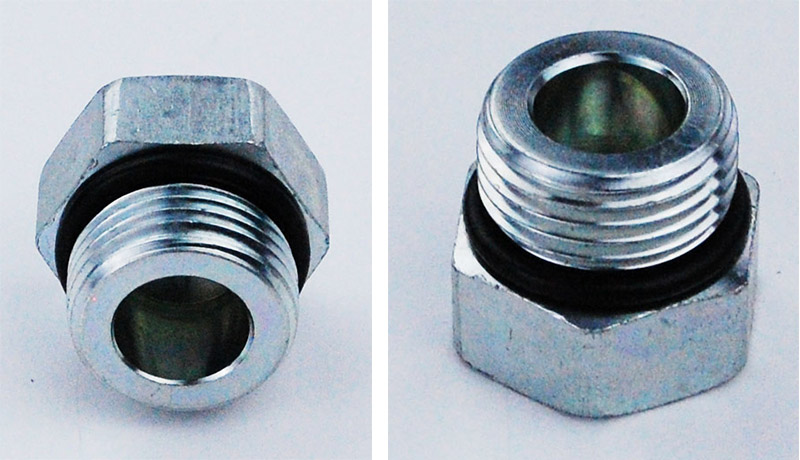

1/4 BSP Male Hex Head Captive Seal قطعه کوچکی است که برای مسدود کردن درگاه های روغن یا بازرسی در سیستم هیدرولیک استفاده می شود. مشخصات رزوه خارجی 1/4 اینچ BSP (یعنی G1/4 اینچ) و سر یک شش ضلعی خارجی است. با استفاده از یک آچار معمولی می توان آن را سفت کرد. نکته خاص در مورد آن این است که دارای یک حلقه آب بندی خود قفل است - این حلقه آب بندی در قسمت انتهایی دوشاخه ثابت می شود و نمی افتد.

مشخصات فنی

پارامترهای زیر مربوط به مهر و موم 1/4 BSP سر شش گوش نر اسیر فقط برای مرجع هستند. داده های خاص ممکن است بسته به مشخصات متفاوت باشد.

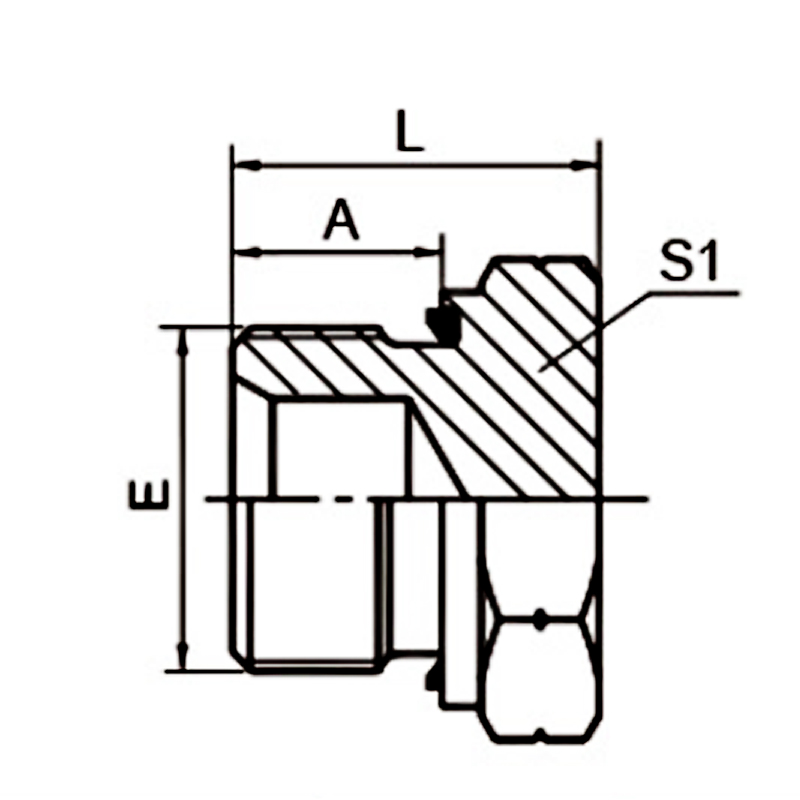

پروژه	ارزش
مشخصات نخ	G1/4 اینچ (BSPP)
عرض لبه شش گوش	معمولا 19 میلی متر
طول نخ	تقریباً 12-15 میلی متر
حداکثر فشار کاری	تا 350-400 بار
دمای عملیاتی (NBR)	-40 درجه سانتیگراد تا +120 درجه سانتیگراد
دمای عملیاتی (FKM)	-15 درجه سانتیگراد تا +200 درجه سانتیگراد
مواد	فولاد کربن (گالوانیزه / نیکل اندود)، فولاد ضد زنگ 304/316L، برنج

ویژگی های اصلی

(1) شکل شش ضلعی سر

می توان آن را با استفاده از یک آچار معمولی با انتهای باز یا یک آچار سوکتی سفت کرد. عملیات ساده است.

شکل شش ضلعی خارجی می تواند نیروی سفت شدن بیشتری را نسبت به شکل شش ضلعی داخلی تحمل کند و احتمال لغزش یا آسیب به سر کمتر است.

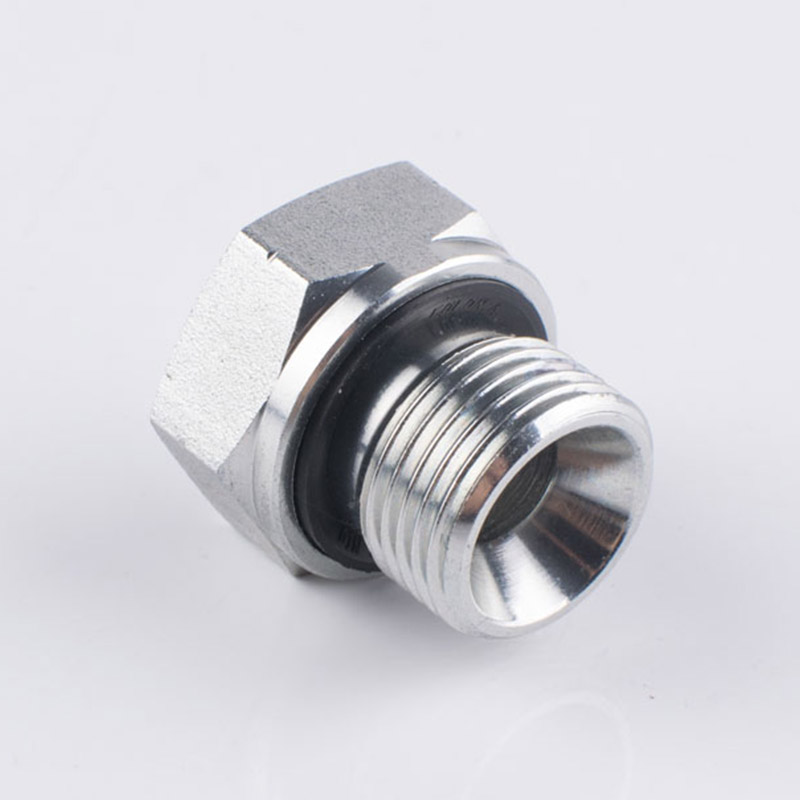

(2) حلقه آب بندی ضد جدا شدن داخلی

حلقه آب بندی در شیار روی صفحه انتهایی مهر و موم 1/4 BSP نر Hex Head Captive Seal ثابت شده است و نمی افتد یا جابجا نمی شود.

در حین نصب نیازی به واشر جداگانه نیست و همچنین نیازی به بسته بندی نوار مواد اولیه یا اعمال درزگیر نیست.

(3) مهر و موم انتهایی، تضمین عملکرد قابل اعتماد و ضد نشت

پس از سفت شدن، حلقه آب بندی محکم بین وجه انتهایی مهر و موم 1/4 BSP نر شش گوشه سر دربند و صفحه خروجی روغن فشرده می شود، بنابراین یک مهر و موم تشکیل می شود.

تحت تأثیر دقت نخ قرار نمی گیرد.

(4) طیف گسترده ای از گزینه های مواد

گالوانیزه فولاد کربن: مقرون به صرفه.

فولاد ضد زنگ 304/316L: مقاوم در برابر خوردگی، مناسب برای محیط های دریایی، شیمیایی و غذایی.

برنز: مناسب برای مدارهای آب، گاز یا روغن کم فشار.

مطابق با استانداردهای بین المللی

اندازه مطابق با استانداردهای بین المللی است و می توان از آن به همراه تجهیزات مکانیکی مختلف استفاده کرد.

(5) نصب و نگهداری آسان

ابتدا آن را با دست پیچ کنید تا مطمئن شوید که رزوه ها به درستی تراز شده اند. سپس از یک آچار برای سفت کردن آن استفاده کنید.

پس از جداسازی و مونتاژ، تا زمانی که حلقه آب بندی آسیب نبیند، می توان از آن مجددا استفاده کرد.

(6) شناسایی واضح است.

سطح بالایی سر شش ضلعی معمولاً با علامت "G1/4" یا "1/4" نوشته می شود که برای شناسایی در محل مناسب است.
