12 پیچ دندانه دار با فلنج

پیچ‌های اسپلاین 12 دندانه با فلنج اغلب برای پروژه‌هایی که نیاز به اتصالات محکم و ضد لغزش دارند مناسب هستند. این می تواند گشتاور بهتری را فراهم کند و از لغزش پیچ ها در طول فرآیند سفت کردن جلوگیری کند. پیچ و مهره های تولید شده توسط کارخانه Xiaoguo® مطابق با استاندارد اجرای MS 14157B-1978 است.

ارسال استعلام

توضیحات محصول

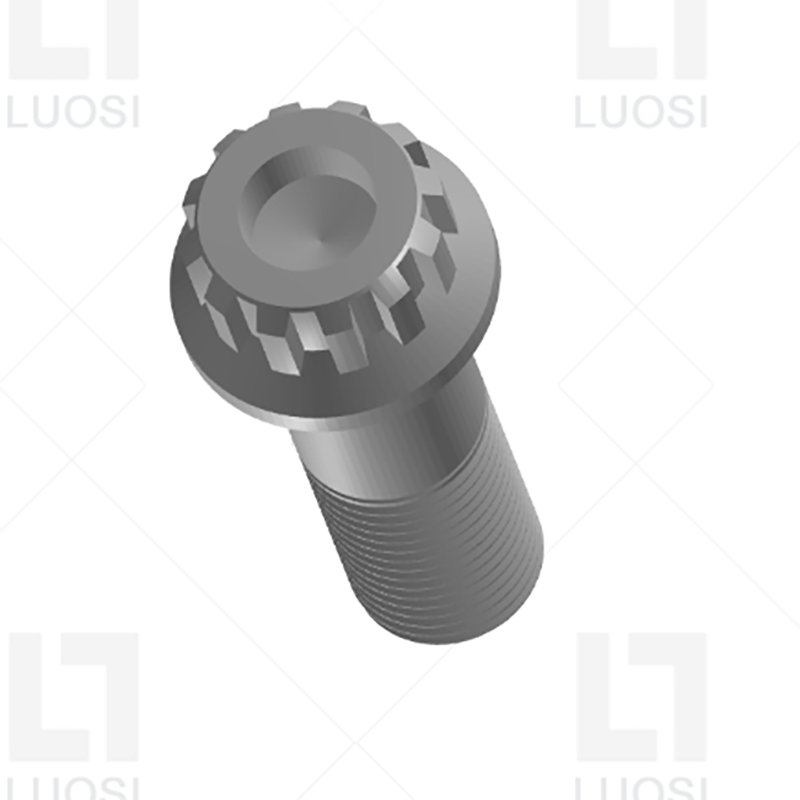

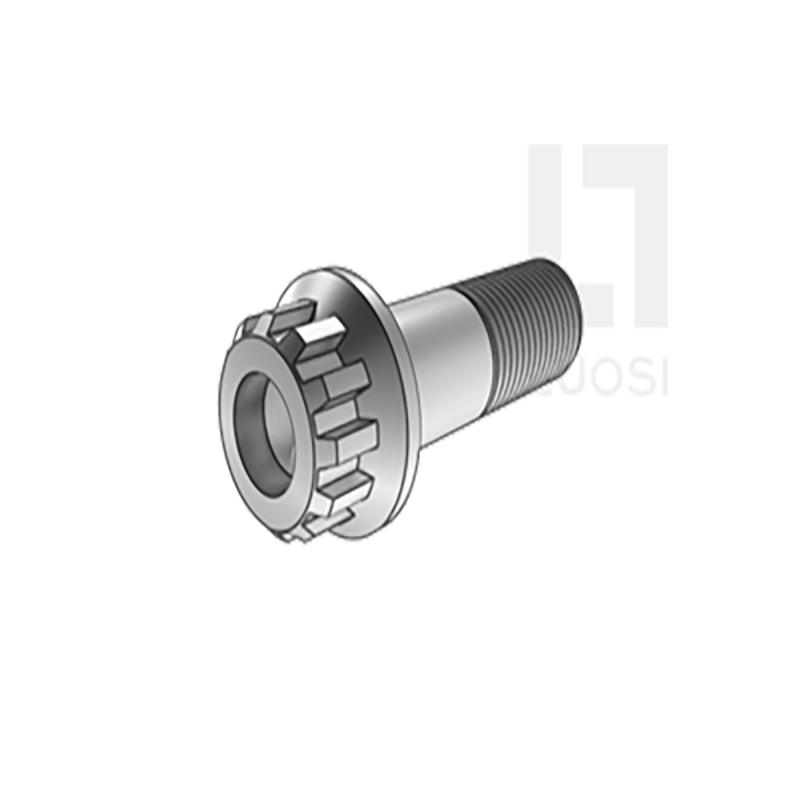

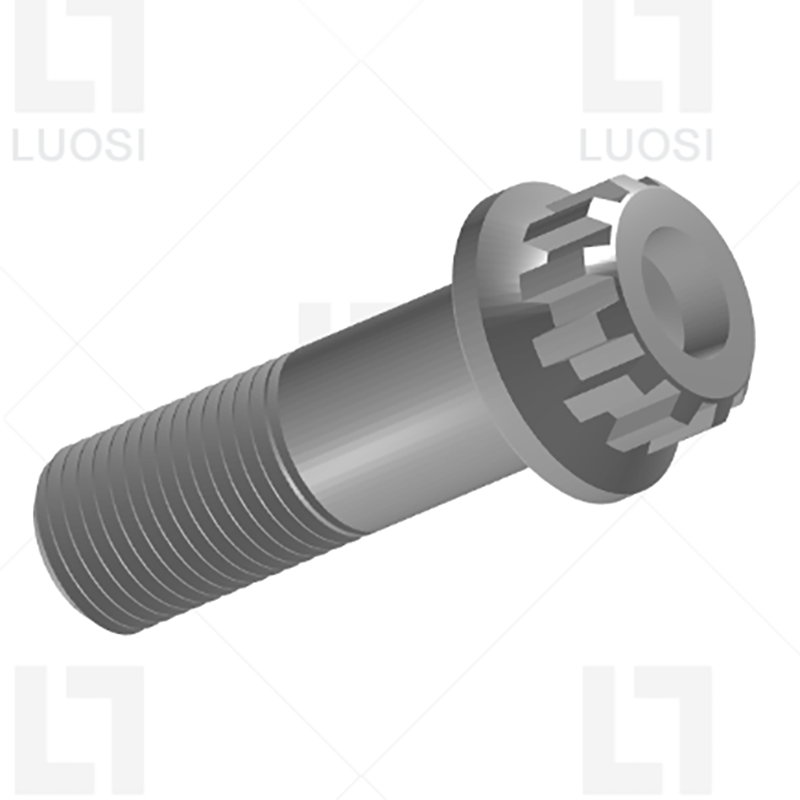

سر پیچ‌های اسپلاین 12 دندانه فلنجی با 12 دندان طراحی شده است که می‌تواند با آچار سوکت اسپلاین منطبق نزدیک شود. در پایین آن یک فلنج مانند واشر وجود دارد که می تواند سطح تماس با مواد متصل را افزایش دهد.

ویژگی های محصول

پیچ‌های اسپلاین 12 دندانه با فلنج دارای ساختار منحصربه‌فردی از 12 دندانه اسپلاین به همراه فلنج هستند. اسپلاین 12 دندانه نقاط اعمال نیروی بیشتری را فراهم می کند و عمل سفت کردن را دقیق تر و روان تر می کند. فلنج ها فشار را پخش می کنند، پایداری اتصال را افزایش می دهند و از شل شدن پیچ ها جلوگیری می کنند.

این پیچ ها را می توان به ریشه تیغه توربین بادی متصل کرد. پیچ تیغه تحت نیروی گریز از مرکز 20 تن قرار می گیرد. می تواند بارها را تحمل کند. سر اسپلاین می تواند گشتاور هیدرولیکی 1000 نیوتن متر را تحمل کند. فلنج می تواند از ترک خوردن ریشه مواد کامپوزیت به دلیل حرکت ریز جلوگیری کند. هر پنج سال یکبار باید تعویض شود و هر تیغه آسیب دیده 250000 دلار آمریکا قیمت دارد.

پیچ‌های 12 دندانه‌ای نیاز به پیچ گوشتی‌های اسپلاین مشابه دارند. آنها می توانند گشتاور عظیمی را بدون جدا شدن منتقل کنند، بسیار برتر از پیچ های شش ضلعی. عملکرد فلنج داخلی مشابه واشر است، بنابراین می توانید در قطعات اضافی صرفه جویی کنید. برای نگهداری تجهیزات سنگین بسیار مناسب است.

دستکاری پیچ و مهره های 12 دندانه دار با فلنج آسان نیست. اکثر مردم ابزار اسپلاین ندارند. فلنج ها می توانند پیچ ها را تحت ارتعاش ثابت نگه دارند و در ماشین آلات عمومی یا خطوط راه آهن که در آن خطر سرقت وجود دارد استفاده می شود. برای مناطق با ارتعاش بالا (کمپرسورها، ژنراتورها)، می توان آنها را محکم ثابت کرد. درایور spline بیرون نمی آید. گزینه فلنج دندانه دار می تواند سطح را گاز بگیرد. هیچ واشر قفلی لازم نیست.

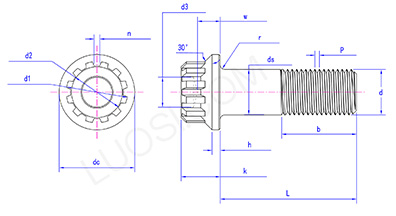

پارامترهای محصول

دوشنبه	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
حداکثر dc	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
dc دقیقه	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
حداکثر k	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
k دقیقه	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
حداکثر ساعت	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
ساعت دقیقه	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
b دقیقه	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
حداکثر d3	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 دقیقه	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
w دقیقه	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
دسی دقیقه	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
حداکثر d1	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 دقیقه	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
حداکثر d2	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 دقیقه	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n حداکثر	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n دقیقه	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
حداکثر r	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r دقیقه	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
