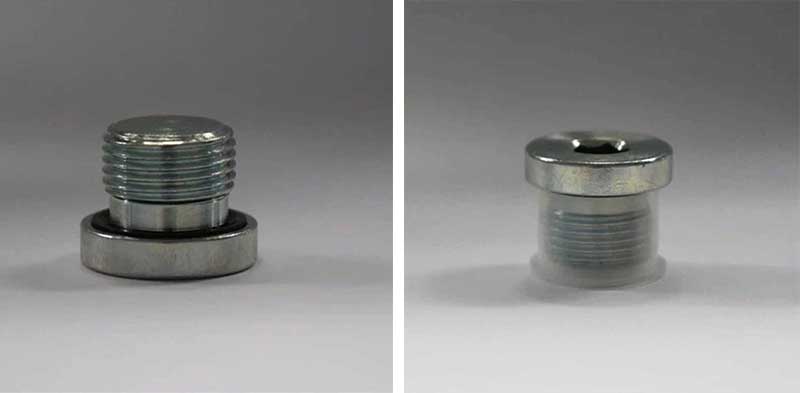

دوشاخه توخالی مهر و موم نر BSP

دوشاخه توخالی مهر و موم نر BSP یک جزء هیدرولیک بسیار پیچیده است. ساختار آن از اجزای کلیدی زیر تشکیل شده است و هر قسمت با هم کار می کند تا عملکرد آب بندی و قابلیت اطمینان آن را تضمین کند.

(1) بدنه دوشاخه

این بدنه اصلی کل ساختار است که به عنوان پایه ای برای نصب و تحمل فشار عمل می کند. معمولاً از مواد بادوام مانند فولاد کربنی، فولاد ضد زنگ یا برنج ساخته می شود. نوع رزوه معمولاً BSPP (رزوه لوله موازی استاندارد بریتانیا) یا BSPT (رزوه لوله مخروطی استاندارد بریتانیا) است.

(2) حلقه آب بندی ضد جدا شدن

این فناوری اصلی این محصول است که به عنوان "جزء آب بندی ضد اتلاف" نیز شناخته می شود. این عناصر مختلف آب بندی مانند حلقه های O و واشرهای کامپوزیت را از قبل روی درپوش پیچ ادغام و ثابت می کند. این طراحی به طور موثر از گم شدن، نامرتب شدن یا آسیب دیدن حلقه آب بندی به دلیل فشرده سازی در حین استفاده یا جداسازی قطعات جلوگیری می کند و در نتیجه عملکرد آب بندی ثابت را تضمین می کند.

(3) اسلات درایو شش گوش

این پلاگین که در سر پلاگ توخالی مهر و موم نر BSP قرار دارد، برای قرار دادن یک آچار شش ضلعی برای نصب و جداسازی استفاده می شود. این طراحی حتی در فضاهای جمع و جور امکان کارکرد را فراهم می کند.

(4) رشته خارجی BSP

رزوه یک رزوه استاندارد لوله استاندارد بریتانیا (BSP) است که برای تناسب دقیق با رزوه داخلی درگاه هیدرولیک استفاده می شود. بسته به استاندارد، می تواند BSPP (رزوه موازی) یا BSPT (رزوه مخروطی) باشد.

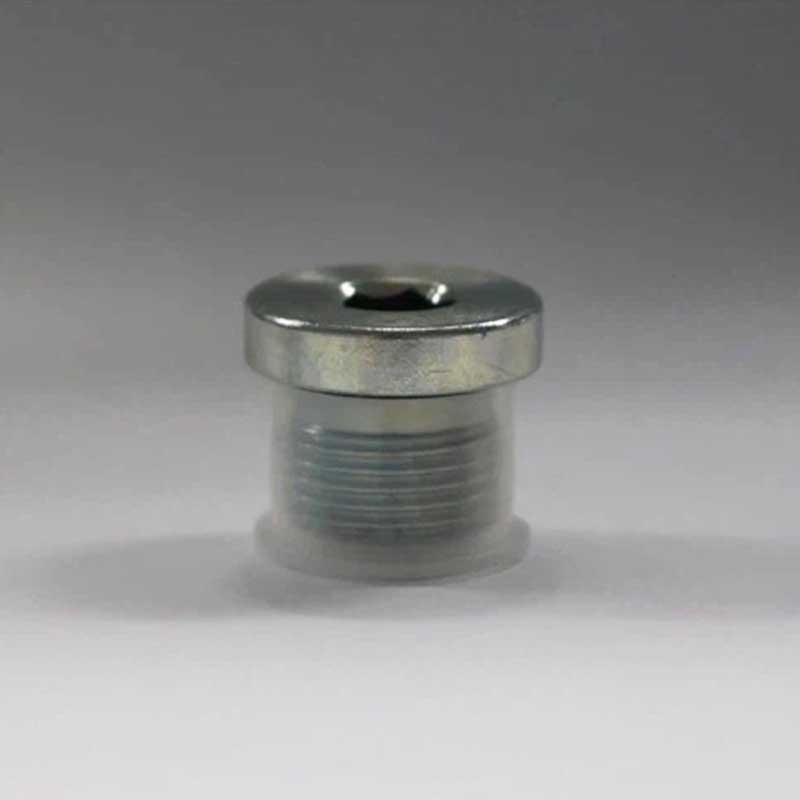

(5) لوازم جانبی غیر فلزی اختیاری

بسیاری از تولید کنندگان هنگام حمل و نقل محصولات، پوشش های محافظ پلاستیکی برای قطعات رزوه دار ارائه می دهند تا از آسیب فیزیکی یا آلودگی در حین حمل و نقل و ذخیره سازی جلوگیری شود.

ویژگی های کلیدی طراحی

دو مکانیسم آب بندی پلاگین توخالی مهر و موم نر BSP به ویژگی های اصلی طراحی آن تبدیل شده اند. این دو مکانیسم آب بندی تضمین می کنند که مهره می تواند عملکرد خود را در حین استفاده به حداکثر برساند.

【1】 مکانیسم آب بندی ضد جدا شدن

（1）محدودیت فیزیکی: حلقه آب‌بندی (مانند حلقه O) در یک شیار حلقوی با طراحی دقیق در انتهای پلاگ توخالی BSP Male Captive Seal یا روی شانه شفت وارد می‌شود. این نه تنها حلقه آب بندی را به طور ایمن ثابت می کند، بلکه به آن اجازه می دهد تا فشرده سازی لازم را برای تشکیل یک مهر و موم موثر ایجاد کند.

(2) ساختار کامپوزیت: برای برخی از واشرهای آب بندی کامپوزیت، چارچوب فلزی ممکن است به صورت مکانیکی با بدنه پیچ ترکیب شود تا اطمینان حاصل شود که واشر همیشه در موقعیت صحیح باقی می ماند.

【2】نوع نخ BSP

（1）BSPP (نخ G): این به نخی اطلاق می شود که خود نخ موازی است و قابلیت آب بندی ندارد. برای رسیدن به آب بندی باید به آب بندی انتهایی تکیه کند.

（2）BSPT (نخ R): این به نخی با مخروط اشاره دارد. اصل آب بندی آن از طریق درگیری محکم رزوه های مخروطی داخلی و خارجی برای دستیابی به آب بندی فلز به فلز حاصل می شود.
