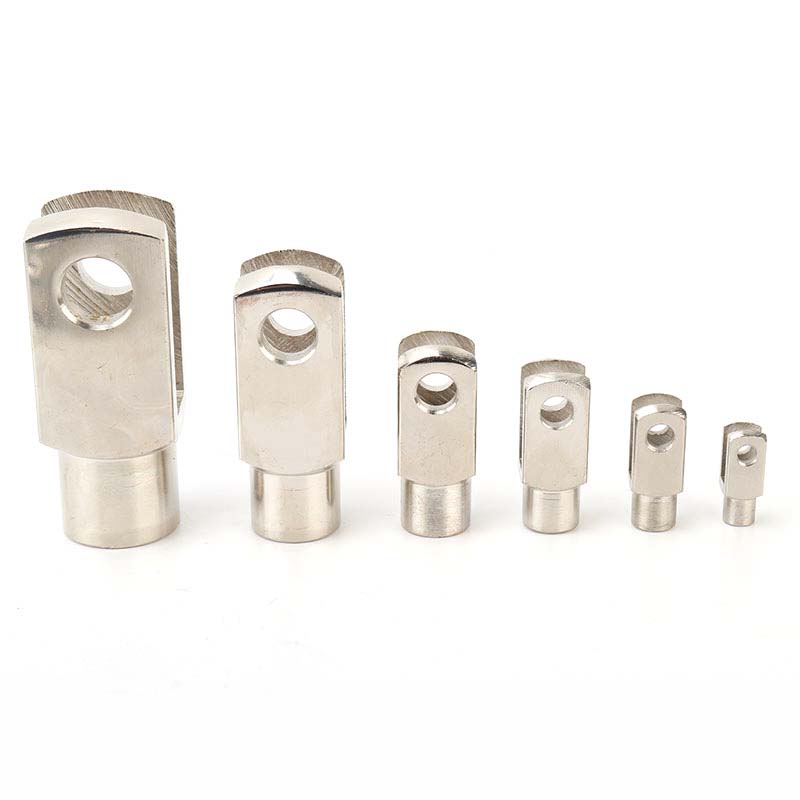

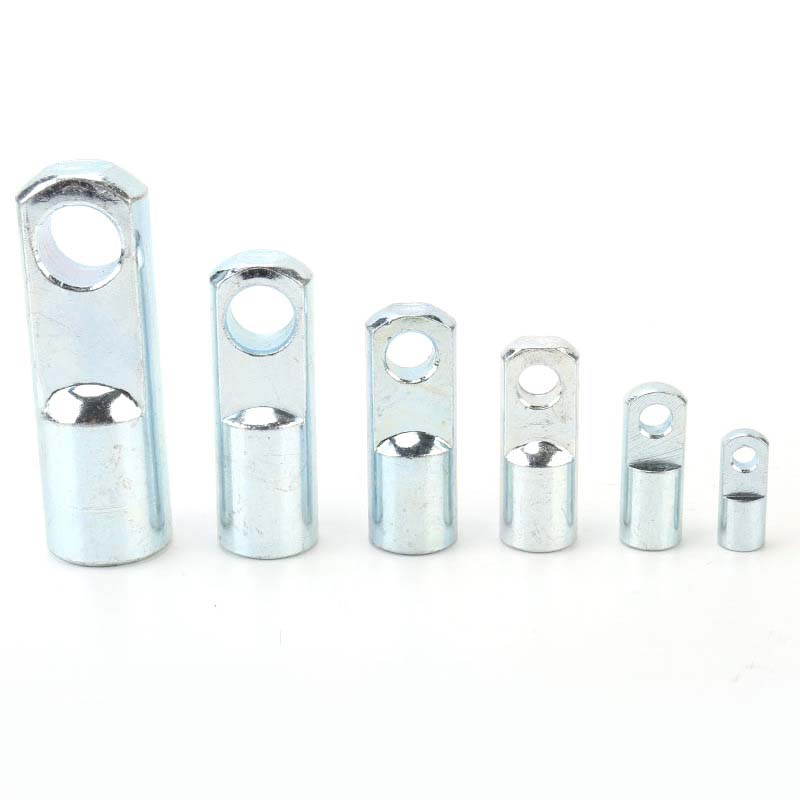

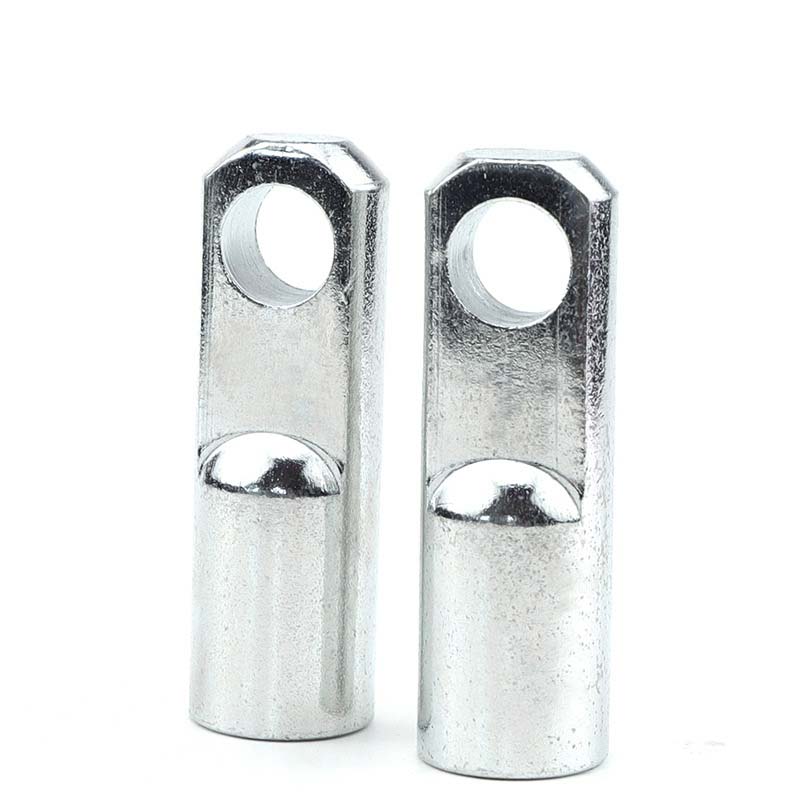

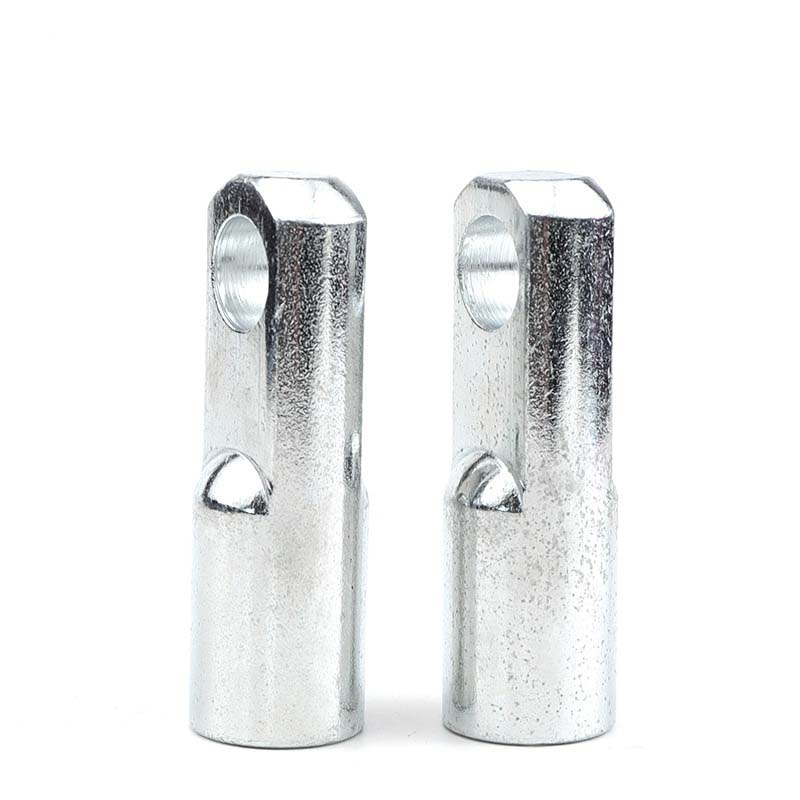

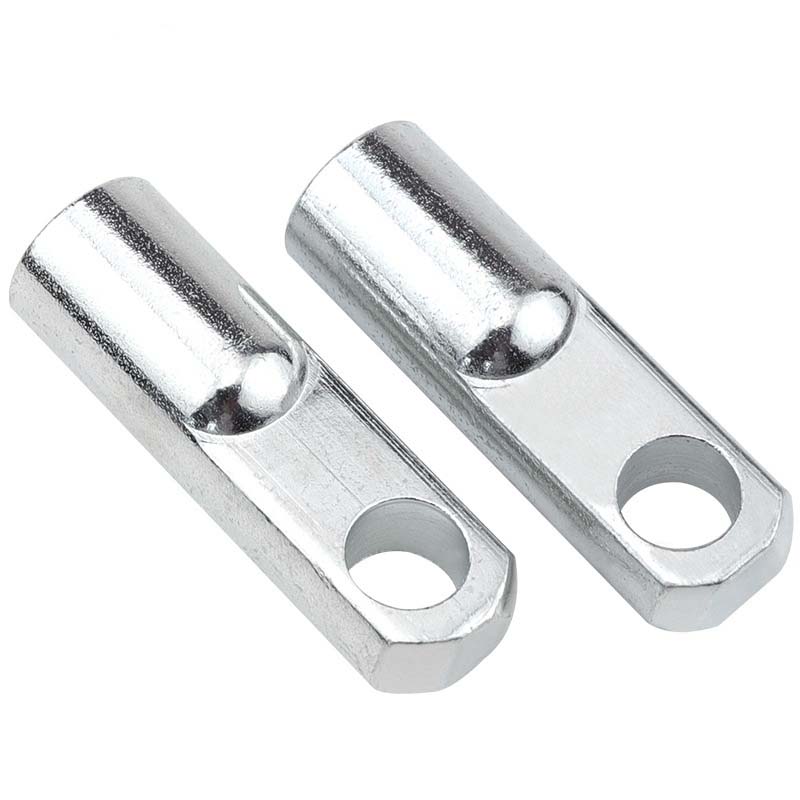

کانکتور Clevis Type I

کانکتورهای Clevis نوع I یک جزء اتصال مکانیکی رایج هستند. از سوراخ های آنها برای وارد کردن پین یا پیچ و مهره برای اتصال سایر اجزا استفاده می شود. نصب صحیح فرمان را تضمین می کند. Xiaoguo® از موادی استفاده می کند که کاملاً آزمایش شده اند و استانداردهای کیفیت مربوطه را رعایت می کنند و استفاده طولانی مدت را تضمین می کنند.

ارسال استعلام

توضیحات محصول

کانکتور Clevis نوع I اغلب دارای سطوحی مانند آبکاری نیکل (بدون برق)، پوشش روی، یا آنودایز کردن است. این درمان‌ها به آن‌ها کمک می‌کند در برابر زنگ زدگی مقاومت کنند، اصطکاک را کاهش دهند و ظاهری کامل به آن‌ها ببخشند. برای محیط های سخت مانند دمای بالا یا سطوح بالای مواد شیمیایی، ما پوشش های ویژه ای مانند تفلون (PTFE) اضافه می کنیم. تمام این درمان‌ها باعث می‌شود که پین‌ها بیشتر دوام بیاورند و حتی زمانی که در شرایط سخت استفاده می‌شوند، قابل اطمینان عمل کنند.

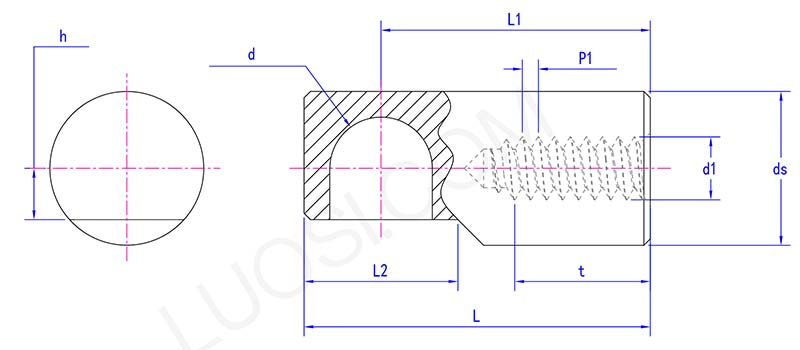

Clevis type I connector parameter

دوشنبه	Φ8	Φ10	Φ12
حداکثر d	8.058	10.058	12.07
د دقیقه	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	42	47.5	53
L1	36	40	44
t	25	27	29
L2	12	14.5	17.5
P1	0.8	1	1

ابعاد

کانکتور Clevis نوع I در اندازه های نازک 2 میلی متر تا ضخامت 50 میلی متر است و در صورت نیاز می تواند تا 300 میلی متر طول داشته باشد. نوک توپ با یاتاقان های استاندارد یا بوش هایی که در اکثر دنده ها پیدا می کنید مطابقت دارد. آنها فوق العاده دقیق ساخته شده اند (در برخی موارد مانند ± 0.01 میلی متر) بنابراین بدون گیر کردن قطعات را در خود جای می دهند.

برای قرار دادن آن‌ها، رزوه‌ها (به اندازه‌های M4 تا M20 فکر کنید) مستقیماً در سوراخ‌های حفر شده پیچ کنید.

اگر به شکل متفاوتی مانند پلکانی، مخروطی یا هر شکل مورد نیاز پروژه نیاز دارید، کارخانه Xiaoguo® می‌تواند آن را سفارشی کند. شما فقط باید شکل و پارامترهای مربوطه را ارائه دهید.

در دماهای شدید یا محیط های خشن

کانکتور Clevis نوع I که از آلیاژهای مقاوم در برابر حرارت یا سرامیک ساخته شده است، در دماهای دیوانه وار نگه می دارد، فکر کنید سرد (50- درجه سانتی گراد) تا دمای فر (500 درجه سانتی گراد) است. فولادهای ضد زنگ برای نقاط مرطوب یا زنگ زده مانند قایق ها یا کارخانه های شیمیایی مناسب هستند. پین‌های سرامیکی حتی در کوره‌های بسیار داغ زنگ نمی‌زنند. روی مقداری گریس مولی یا روکش های مشابه بزنید تا کارهای خشن و با اصطکاک بالا را بهتر انجام دهند.

اینهاپین هادیوانه وار آزمایش شوید تا مطمئن شوید که دقیق می مانند و وزن خود را حفظ می کنند، حتی زمانی که همه چیز گرم می شود یا می لرزد. اساساً، آنها طوری ساخته شده اند که وقتی شرایط سخت می شود، دست از کار نکشند.
