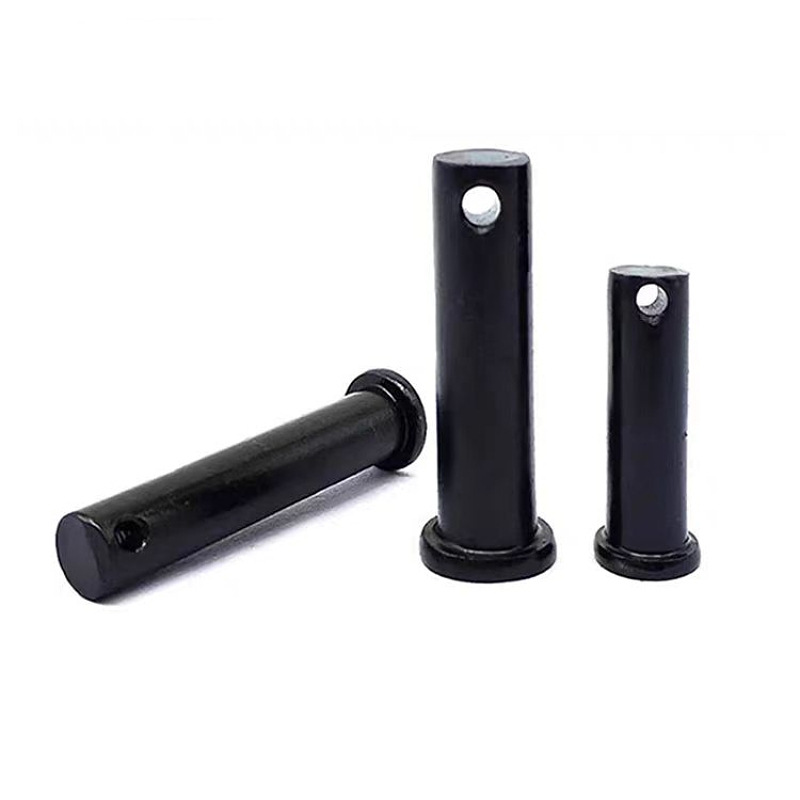

پین های کلاویس ماشینکاری شده CNC

2. پین‌های Clevis ماشین‌کاری‌شده با CNC، پین‌های محوری با سرهای گرد هستند که با سوراخ‌های پین و پین‌های چوبی یا مهره‌های قفلی محکم می‌شوند. آنها معمولاً برای اتصال اجزای مکانیکی مانند پیوندها و بازوهای کنترل استفاده می شوند. پین های Clevis ماشینکاری CNC شیائوگو برای اطمینان از دقت و استحکام بالا، CNC ماشینکاری شده اند، بنابراین می توانید با اطمینان خرید کنید.

ارسال استعلام

توضیحات محصول

ما پین‌های کلاویس ماشین‌کاری‌شده CNC را در دسته‌ای از اندازه‌های رایج، با قطرهایی از حدود M3 تا M24 و طول‌هایی از 10 میلی‌متر تا 200 میلی‌متر عرضه می‌کنیم، بنابراین آنها با اکثر سوراخ‌های استاندارد مطابقت دارند. قطعات مهم مانند اندازه سر و طول ساق پا مطابق با مشخصات معمول ساخته شده اند.

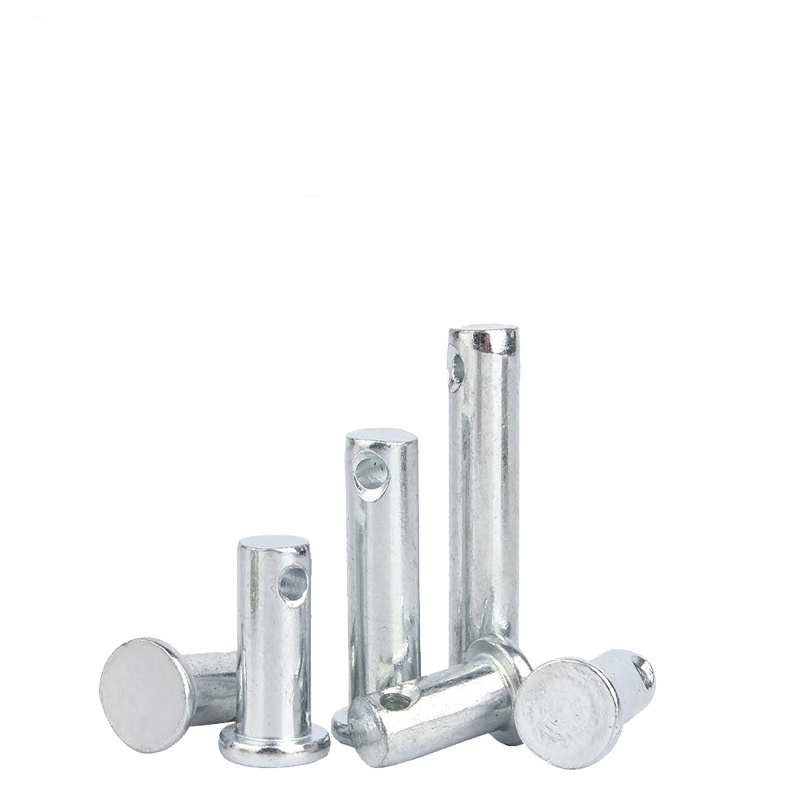

CNC Machined Clevis Pins

برای مشاغل مختلف، ما درجات مختلفی داریم. یک درجه معمولی برای استفاده روزمره و یک درجه دقیق تر برای زمانی که به تناسب محکم تری نیاز دارید، مانند اتومبیل یا هواپیما، وجود دارد. همه آنها بر اساس قوانین رایج مانند ISO 2341 ساخته شده اند، بنابراین شما هر بار همان چیزی را دریافت می کنید. این فقط به این معنی است که پین‌های کلاویس ماشین‌شده CNC ما برای کار با براکت‌ها و قطعات استاندارد در اکثر تجهیزات ساخته شده‌اند.

کنترل کیفیت محصول

ما بررسی‌های استاندارد کیفیت را روی این پین‌های کلاویس ماشین‌کاری شده CNC انجام می‌دهیم تا مطمئن شویم که درست کار می‌کنند. هر یک از آنها برای مواردی مانند قطر، طول و محل سوراخ اندازه گیری می شود تا مطمئن شوید اندازه ها درست هستند. ما همچنین خود ماده را آزمایش می کنیم تا بررسی کنیم که نوع مناسب آن و اینکه به اندازه کافی قوی و سخت است.

ما سطح را برای هر گونه خراش، لبه های ناهموار یا سایر علائمی که می تواند مشکل ساز باشد، بررسی می کنیم. همه چیز بر اساس قوانین رایج صنعت مانند ISO 2341 انجام می شود. ما سابقه آزمایشات را برای هر دسته نگه می داریم تا بتوانیم بعداً آن را پیگیری کنیم.

پس از انجام این بررسی‌ها، پین‌های CNC Machined Clevis برای کارهای معمولی یا برنامه‌های سخت‌تر در جایی که نیاز به مقاومت دارند، مناسب هستند.

جلسه پرسش و پاسخ

س: پین های کلاویس ماشینکاری شده CNC شما با چه استانداردهایی مطابقت دارند؟

A: پین های Clevis ماشینکاری شده استاندارد ما برای مطابقت با مشخصاتی مانند ISO 2341 یا ANSI B18.8.1 ساخته شده اند. این امر ابعاد ثابت برای قطر پین، سر و سوراخ را تضمین می‌کند، که تناسب قابل اعتماد و قابلیت تعویض را در مجموعه‌های شما تضمین می‌کند.

CNC Machined Clevis Pins

واحد: میلی متر
d	حداکثر	3	4	5	6	8	10	12	14	16	18	20
d	دقیقه	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87
dk	حداکثر	5	6	8	10	12	14	16	18	20	22	25
dk	دقیقه	4.7	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48	21.48	24.48
k	اسمی	1.5		2		2.5		3		3.5		4
	حداکثر	1.625		2.125		2.625		3.125		3.65		4.15
	دقیقه	1.375		1.875		2.375		2.875		3.35		3.85
d1	دقیقه	1.6		2		3.2		4			5	5
d1	حداکثر	1.74		2.14		3.38		4.18			5.18	5.18
Lh دقیقه		1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8
