فنر دیسکی با مهندسی فشرده

دیسکی شکل نسخه استاندارد فنری

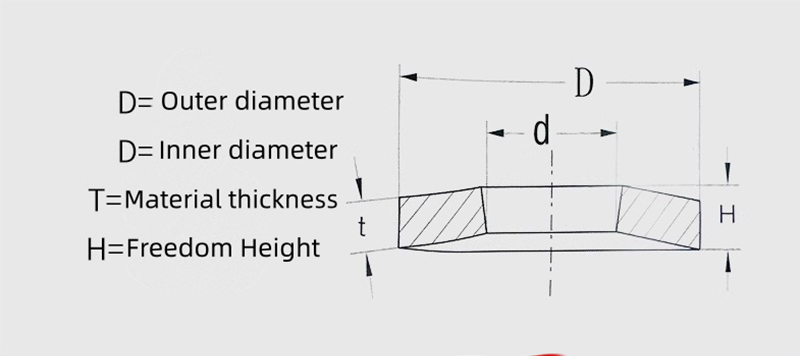

هندسی پارامترها

مکانیکی خواص

وزن

f=0.50h f=0.75h

D

d

t

h/t

F

P

F

P

کیلوگرم/100

C

8.0

4.2

0.20

0.45

0.125

33

0.188

39

0.06

B

8.0

4.2

0.30

0.55

0.125

89

0.188

118

0.09

A

8.0

4.2

0.40

0.65

0.100

147

0.150

210

0.11

C

10.0

5.2

0.25

0.55

0.150

48

0.225

58

0.11

B

10.0

5.2

0.40

0.70

0.150

155

0.225

209

0.18

A

10.0

5.2

0.50

0.75

0.125

228

0.188

325

0.22

D

12.0

6.2

0.60

0.95

0.175

394

0.262

552

0.39

C

12.5

6.2

0.35

0.80

0.225

130

0.338

151

0.25

B

12.5

6.2

0.50

0.85

0.175

215

0.262

293

0.36

A

12.5

6.2

0.70

1.00

0.150

457

0.225

660

0.51

C

14.0

7.2

0.35

0.80

0.225

106

0.338

123

0.31

B

14.0

7.2

0.50

0.90

0.200

210

0.300

279

0.44

A

14.0

7.2

0.80

1.10

0.150

547

0.225

797

0.71

C

16.0

8.2

0.40

0.90

0.250

131

0.375

154

0.47

B

16.0

8.2

0.60

1.05

0.225

304

0.388

410

0.70

A

16.0

8.2

0.90

1.25

0.175

697

0.262

1013

1.05

C

18.0

9.2

0.45

1.05

0.300

185

0.450

214

0.68

B

18.0

9.2

0.70

1.20

0.250

417

0.375

566

1.03

A

18.0

9.2

1.00

1.40

0.200

865

0.300

1254

1.48
