پیچ سر مربعی درجه 5

پیچ سر مربع پیشرفته درجه 5 Xiaoguo® به آچار خاصی نیاز ندارد. به جای آن می توان از آچارهای معمولی با انتهای باز، آچارهای قابل تنظیم و آچار ستاره ای استفاده کرد. در محل تعمیر و نگهداری به راحتی می توان به آنها دسترسی داشت. این امر هزینه های تهیه ابزار را کاهش می دهد و کار را کارآمدتر می کند.

ارسال استعلام

توضیحات محصول

ویژگی های مواد

مشخصات مواد اصلی پیچ سر مربع درجه 5 را می توان به شرح زیر خلاصه کرد:

(1) مواد پایه: فولاد کربن متوسط، با محتوای کربن در محدوده 0.28٪ تا 0.55٪.

（2）شرایط عملیات حرارتی: برای برآورده کردن الزامات عملکرد مکانیکی مندرج در استانداردها، باید تحت عملیات خاموش کردن و سپس عملیات تلطیف قرار گیرد.

(3) درجه مقاومت: استحکام کششی 120000 psi (تقریباً 827 مگاپاسکال).

(4) مزیت چقرمگی: در مقایسه با درجه 8، نرخ ازدیاد طول بالاتر و ظرفیت تحمل نیروی برشی بهتری دارد.

（5）انعطاف پذیری: استاندارد SAE J429 درجه آلیاژ خاصی را مشخص نمی کند. این اجازه می دهد تا از مواد مختلف مانند 1038، 1040، 35K، 40Cr و غیره استفاده کنید، تا زمانی که ترکیب شیمیایی و خواص مکانیکی الزامات را برآورده کند.

（6）مشخصات قابل اجرا: محدوده قطر از 1/4 اینچ تا 1-1/2 اینچ برای قطرهای فراتر از این محدوده، لطفاً به استانداردهای جایگزین مانند ASTM A449 مراجعه کنید.

Grade 5 Square Head Bolt

ترکیب مواد

پیچ و مهره سر مربع درجه 5 از فولاد کربن متوسط ساخته شده است و تحت فرآیندهای کوئنچ و تمپرینگ قرار می گیرد و به تعادل بهینه استحکام و چقرمگی دست می یابد. محتویات هر عنصر به شرح زیر است:

شاخص های ترکیب شیمیایی	الزامات محتوا
کربن (C)	0.28٪ - 0.55٪
فسفر (P)	≤ 0.030٪
گوگرد (S)	≤ 0.050٪

مقایسه نمرات

پیچ سر مربع درجه 5 به عنوان درجه استحکام متوسط بالا طبقه بندی می شود. آنها به تعادل ایده آلی بین قدرت، چقرمگی و هزینه دست می یابند. در مقایسه با درجه 2، آنها قدرت بالاتری را ارائه می دهند. در حالی که در مقایسه با درجه 8، شکل پذیری و ظرفیت تحمل نیروی برشی بهتری دارند و برای اکثر کاربردهای صنعتی متوسط و سنگین مناسب هستند. برای درک بهتر شما می توانید به محتوای جدول زیر مراجعه کنید.

خصوصیات	درجه 5	درجه 2	درجه 8
استحکام کششی	120000 psi	74000 psi	150000 psi
مواد	فولاد کربن متوسط	فولاد کم کربن / فولاد کربن متوسط	فولاد آلیاژی کربن متوسط
علامت گذاری سر	3 خط شعاعی	بدون علامت گذاری	6 خط شعاعی
سناریوهای کاربردی	صنعت متوسط سنگین	تجهیزات نور ثابت عمومی	بار بسیار سنگین/قطعات ایمنی کلیدی
انعطاف پذیری	متوسط	بالا	پایین
قیمت	متوسط	پایین	بالا
ظرفیت تحمل نیروی برشی	خوب (به راحتی تغییر شکل داده و انرژی را جذب می کند)	میانگین	ضعیف (شکننده تر)

مزیت کلیدی

(1) عملکرد استحکام متوسط تا بالا: استحکام کششی پیچ سر مربعی درجه 5 به 120000 psi می رسد که می تواند بارهای متوسط تا سنگین را تحمل کند که 62٪ قوی تر از استحکام درجه 2 است.

（2）مقاومت برشی عالی: در مقایسه با درجه 8، می توان آن را به شکل دیگری تنظیم کرد و برای کاربردهایی که نیاز به نیروی برشی دارند مناسب تر است.

(3) سازگاری با محیط های خشن: طراحی سر مربعی همچنان می تواند در شرایط سخت کاری مانند لکه های روغن، گل و لای و دید محدود به طور موثر عمل کند.

（4）نصب راحت است: آچارهای معمولی با انتهای باز، آچارهای قابل تنظیم و آچارهای ستاره ای همگی می توانند برای کار، بدون نیاز به ابزار خاصی استفاده شوند.

(5) مقرون به صرفه بودن بالا: دستیابی به تعادل مطلوب بین قدرت و هزینه بین درجه 2 و درجه 8

(6) به طور گسترده در سراسر صنایع: پوشش معدن، راه آهن، کشاورزی، پتروشیمی، سازه های فولادی و سایر بخش های عمده صنعتی قابل استفاده است.

Grade 5 Square Head Bolt

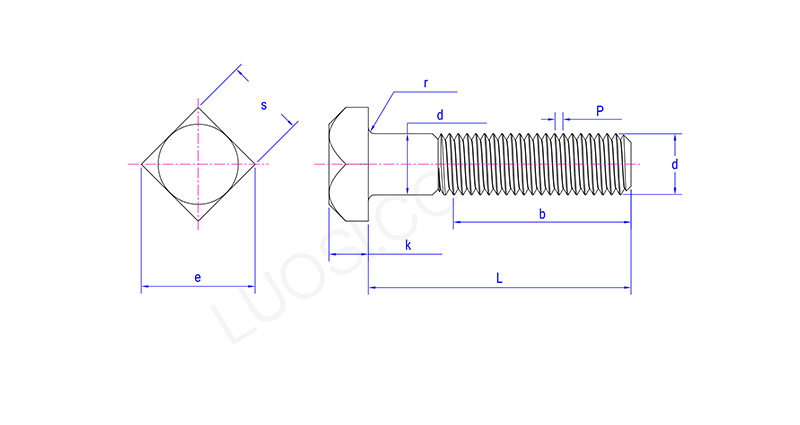

دوشنبه	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
dحداکثر s	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
حداکثر s	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
ثانیه دقیقه	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
حداکثر	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
دقیقه	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
حداکثر k	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k دقیقه	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
حداکثر r	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r دقیقه	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
