پیچ لنگر بتنی خود برش فلنج شش گوش

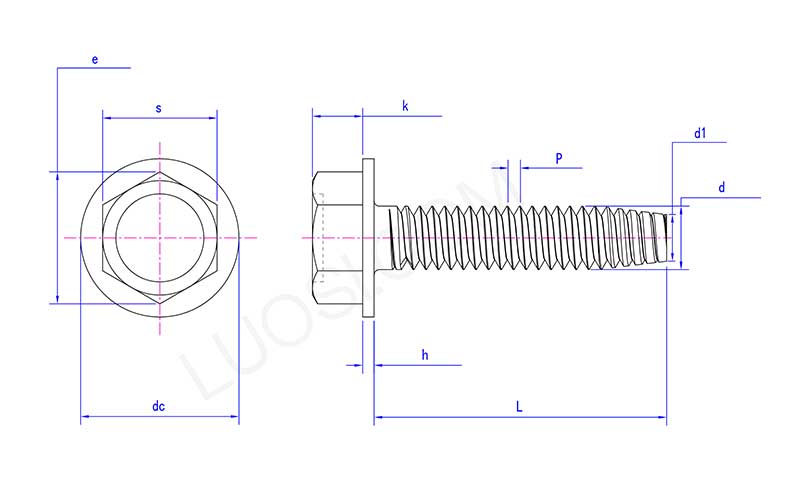

پیچ لنگر بتنی خود برش فلنج شش گوش از چین Xiaoguo® از پنج قسمت تشکیل شده است: سر، فلنج، محور، رزوه خود برش و بخش راهنمای دم.

1. Hex Flange Head

سر به شکل استاندارد شش ضلعی است و عرض اضلاع مخالف با ابعاد سر شش ضلعی DIN مطابقت دارد. زیر سر یک دیسک فلنج یکپارچه شکل گرفته است.

عملکرد:

آچار سوکت استاندارد آداپتور سر شش ضلعی یا آچار ضربه ای موجود است که نصب را ساده می کند.

فلنج سطح تماس با جزء ثابت را افزایش می دهد و از فشرده شدن مواد نرم جلوگیری می کند.

قسمت پایین فلنج مجهز به دندانه های شعاعی است که پس از سفت شدن از شل شدن در اثر لرزش جلوگیری می کند.

2. بخش میله و بخش انتقال رشته

انتقال میله: یک میله نور کوتاه (حدود 2-3 میلی متر) در زیر فلنج اتصال وجود دارد. این امر از متمرکز شدن بیش از حد ریشه نخ جلوگیری می کند و همچنین سطح باربری صافی را برای فلنج ایجاد می کند.

3. خود برش / ضربه زدن روی موضوع

نخ متریک استاندارد، با زاویه پروفیل دندان 60 درجه، دندانه های تیز و لبه برش.

نخ نامتقارن است. سمت جلوی سمت پیشروی شیب دارتر است در حالی که سمت عقب ملایم تر است که برای برش در زیرلایه مناسب است.

4.بخش هدایت دم

پیچ لنگر بتنی خود برش فلنج شش گوش را به داخل سوراخ حفر شده هدایت کنید تا از هرگونه انحراف در طول درگیری اولیه رزوه ها جلوگیری کنید.

پیچ لنگر بتنی خود برش فلنج شش گوش در مقابل پیچ لنگر انبساط سنتی

با در نظر گرفتن چندین جنبه و مقایسه جامع بین پیچ لنگر بتنی خود برش فلنج شش گوش و پیچ لنگر انبساط سنتی.

1-مقایسه مستقیم از نظر مراحل نصب، الزامات بستر، ظرفیت باربری و قابلیت جداسازی و غیره انجام شد.

پروژه مقایسه ای پیچ لنگر بتنی فلنج شش گوش خود برش پیچ لنگر انبساط سنتی

مراحل نصب ① حفاری ② تمیز کردن سوراخ ③ وارد کردن ① حفاری ② تمیز کردن سوراخ ③ قرار دادن لوله انبساط → ④ ضربه زدن به سر مخروط → ⑤ سفت کردن مهره

ابزار نصب دریل ضربه ای + آچار سوکت / آچار ضربه ای دریل ضربه ای + چکش + آچار

آیا اعتصاب لازم است؟ لازم نیست. مورد نیاز

الزامات حاشیه/فاصله کوچک بزرگ

خطر مصالح پایه بدون تنش انبساط، باعث ترک خوردن بتن نمی شود تنش انبساط بیش از حد ممکن است منجر به ترک خوردن بتن شود.

آیا بلافاصله پس از نصب به بهره برداری می رسد؟ بله بله

2. مقایسه زمان نصب (عملیات تک نفره، پیچ لنگر تکی)

پیچ لنگر بتنی خود برش فلنج شش گوش: تقریباً 40 تا 60 ثانیه (دریل + تمیز کردن + جاگذاری)

پیچ‌های لنگر انبساط سنتی: تقریباً 90 تا 120 ثانیه (دریل + تمیز کردن + جاگذاری + ضربه زدن + سفت کردن)

3. هزینه های کار مجدد و تعمیر

پیچ لنگر بتنی خود برش فلنج شش گوش: در حین نصب، آچار گشتاور می تواند به راحتی گشتاور را کنترل کند و بتن را ترک نخواهد کرد.

پیچ‌های لنگر انبساط سنتی: در طول فرآیند نصب، نیروی بیش از حد وارد شده و باعث ترک خوردن بتن می‌شود. لازم است قسمت قدیمی را برداشته و سوراخ جدیدی ایجاد کنید که زمان بر است و ممکن است روی ظاهر نیز تأثیر بگذارد.
