حلقه های استاندارد صنعت

حلقه‌های ضربه‌گیر استاندارد صنعتی، اتصال دهنده‌هایی هستند که برای نصب در یک شیار طراحی شده‌اند تا به طور ایمن اجزا را روی شفت یا داخل سوراخ قرار دهند، و Xiaoguo® یک زنجیره تامین قوی را برای اطمینان از عملکرد و تحویل بدون درز برای تولیدکنندگان حفظ می‌کند.

مدل:DIN 73130-1989

ارسال استعلام

توضیحات محصول

حلقه‌های اسنپ استاندارد صنعتی در گیربکس‌های خودرو، سیستم‌های هوافضا و ماشین‌های صنعتی بسیار استفاده می‌شوند - عمدتاً به این دلیل که در نگه‌داشتن قطعات خوب هستند.

این موارد برای نگه داشتن یاتاقان ها، چرخ دنده ها و سایر قسمت ها روی شفت یا داخل محفظه مهم هستند. این نسخه این دو جمله را ادغام می کند و از افعالی مانند "ساده کردن" و "اطمینان" استفاده می کند. زبان مختصر و روان است و برای اکثر اسناد فنی مناسب است.

به منظور افزایش عمر مفید، فولاد کربن بالا و فولاد ضد زنگ دو ماده ای هستند که تولیدکنندگان معمولاً در فرآیند تولید از آنها استفاده می کنند. حلقه‌های Snap استاندارد صنعتی نیز بسیار انعطاف‌پذیر هستند—آن‌ها می‌توانند در محیط‌هایی که چیزها سریع حرکت می‌کنند یا واقعاً داغ می‌شوند کار کنند.

جزئیات محصول

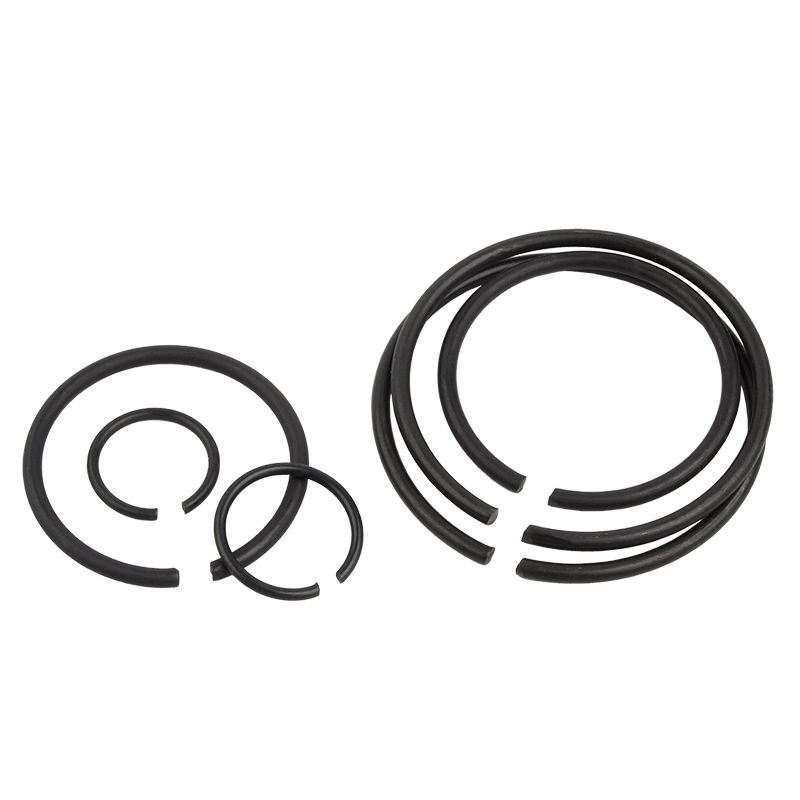

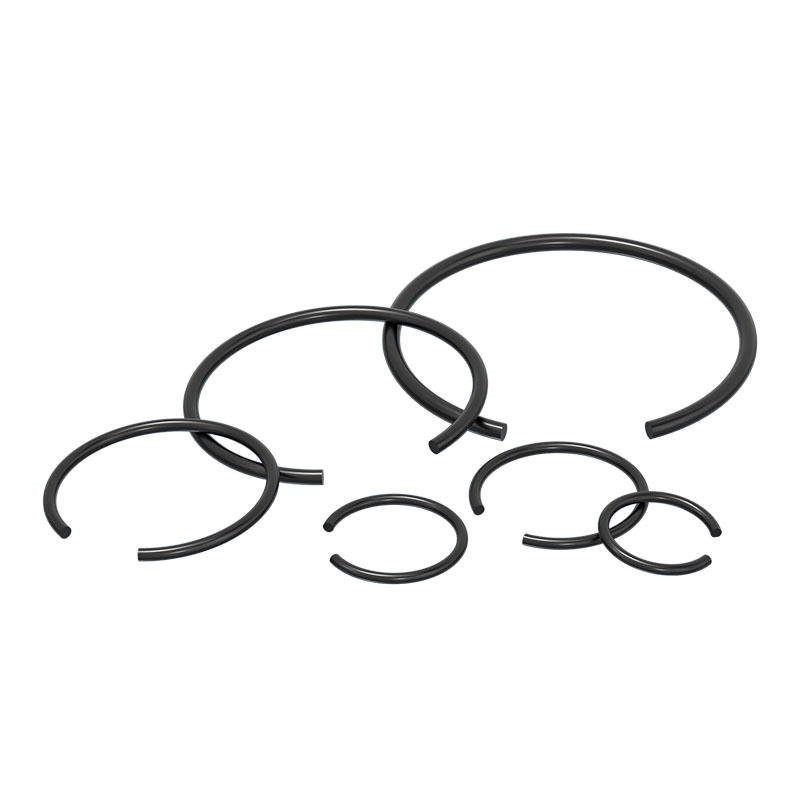

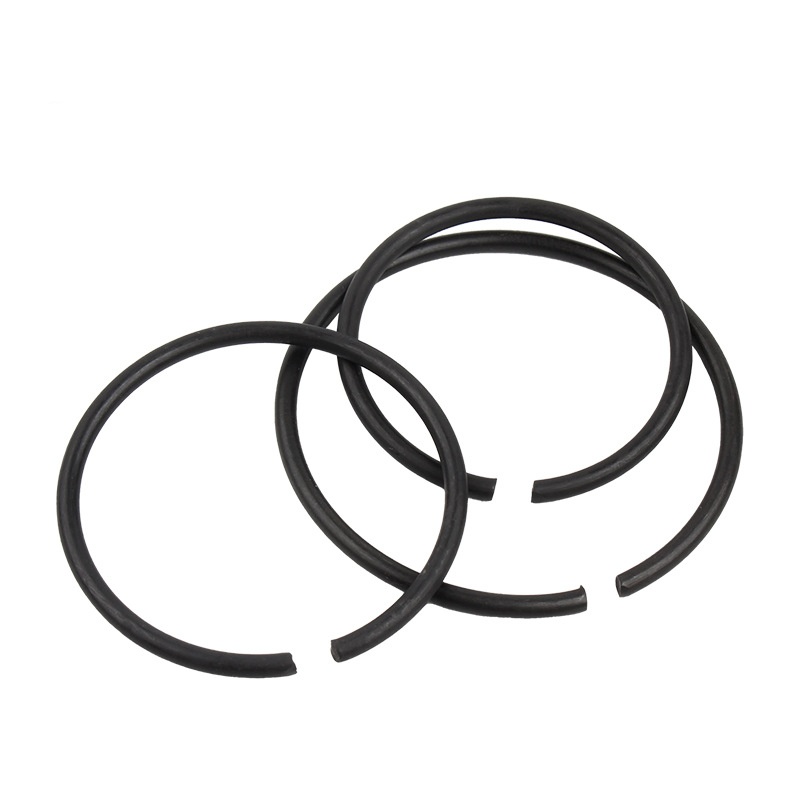

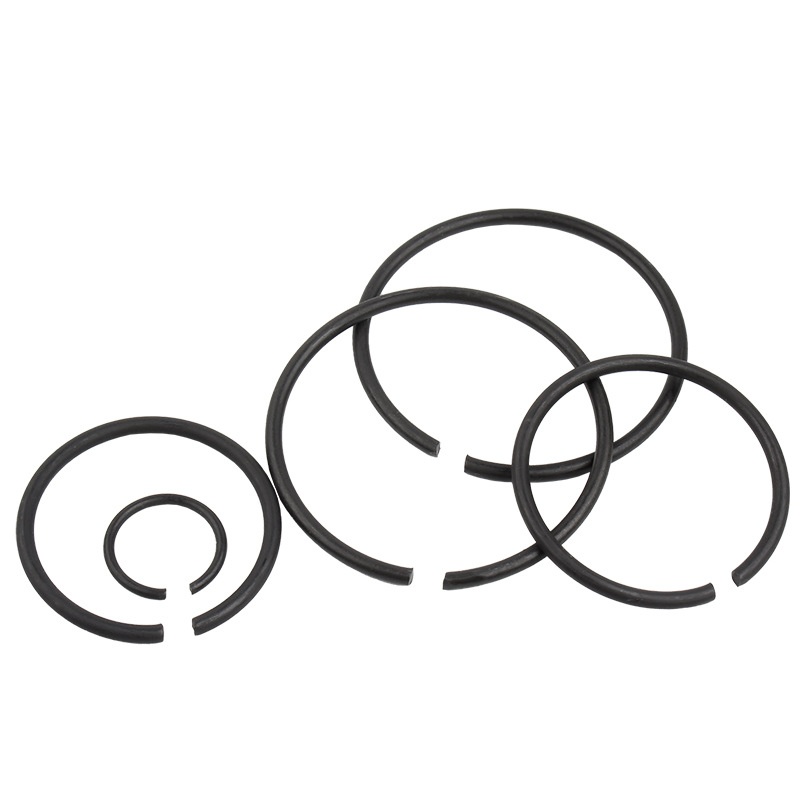

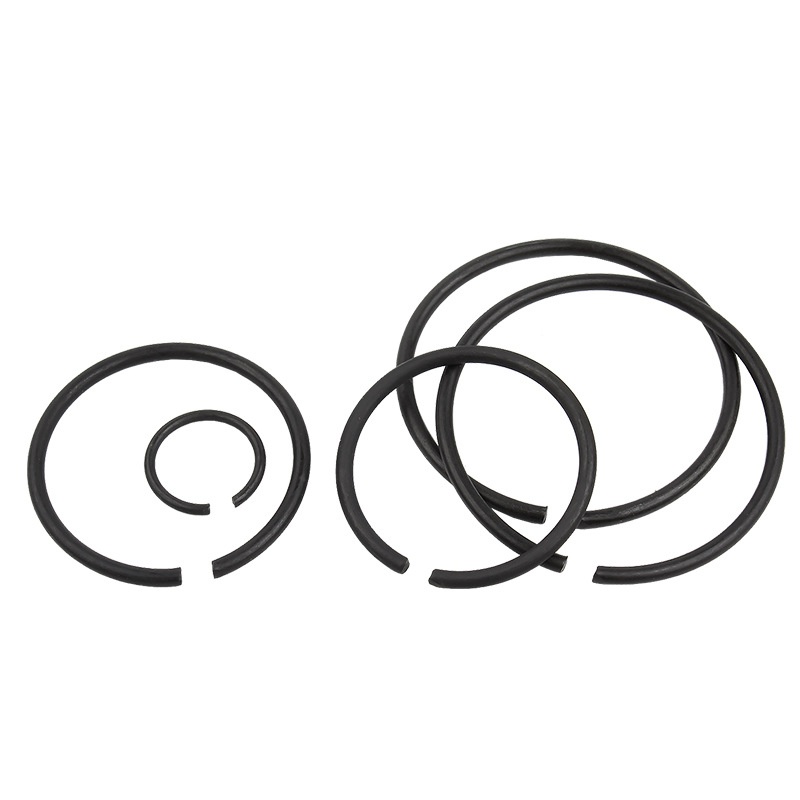

حلقه های اسنپ استاندارد صنعتی از نظر ظاهری دایره ای یا نیمه دایره ای با انتهای باز هستند. این ویژگی طراحی راحتی پوشیدن و درآوردن را تا حد زیادی بهبود می بخشد و می تواند به طور موثرتری نیازهای پوشیدن و درآوردن را در استفاده روزانه برآورده کند.

به منظور دستیابی به تناسب محکم با شیار هدف، سطح مقطع آنها (شکل قابل مشاهده پس از برش) طراحی و تولید شده است. اشکال رایج مانند لبه های مستطیلی یا لبه های گرد می توانند به طور موثر تناسب را بهبود بخشند.

آنها در انواع مختلفی نیز وجود دارند: اندازه های کوچک برای ابزارهای دقیق و اندازه های بزرگ برای ماشین های سنگین.

طراحی آنها ساده است اما به خوبی کار می کند - فضای زیادی را اشغال نمی کنند، اما همچنان پشتیبانی شعاعی قوی دارند (این تکیه گاه است که از مرکز خارج می شود تا از حرکت قطعات جلوگیری کند).

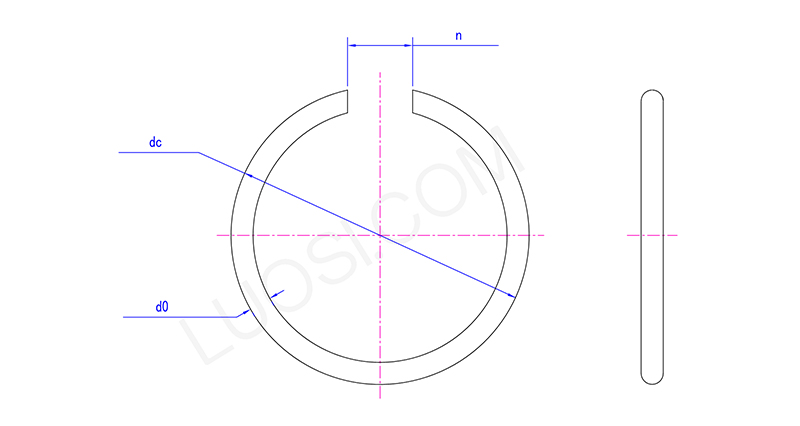

دوشنبه	Φ15	Φ18	Φ20	Φ22	Φ24	Φ25	Φ26	Φ28	Φ30	Φ32	Φ55
حداکثر d0	1.03	1.33	1.54	1.54	1.54	1.54	1.54	1.54	2.04	2.04	2.04
d0 دقیقه	0.97	1.27	1.46	1.46	1.46	1.46	1.46	1.46	1.96	1.96	1.96
حداکثر dc	17.6	21.5	23.7	25.8	28.2	29.2	30.4	32.4	35	37	40
dc دقیقه	17.1	20.5	22.7	24.8	27.2	28.2	29.4	31.4	34	36	39
n حداکثر	1.5	2	2	2	2	2	2	2	2	2	2
n دقیقه	0.4	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7

مواد مورد استفاده

حلقه های استاندارد استاندارد صنعت ما برای استحکام و دوام برتر از فولاد فنر با کربن بالا ساخته شده اند. برای مقاومت در برابر خوردگی عالی، حلقه‌های استاندارد صنعتی از فولاد ضد زنگ (به عنوان مثال 302/304) و سایر مواد مانند برنز فسفر را ارائه می‌کنیم که طول عمر را در محیط‌های سخت تضمین می‌کند.
