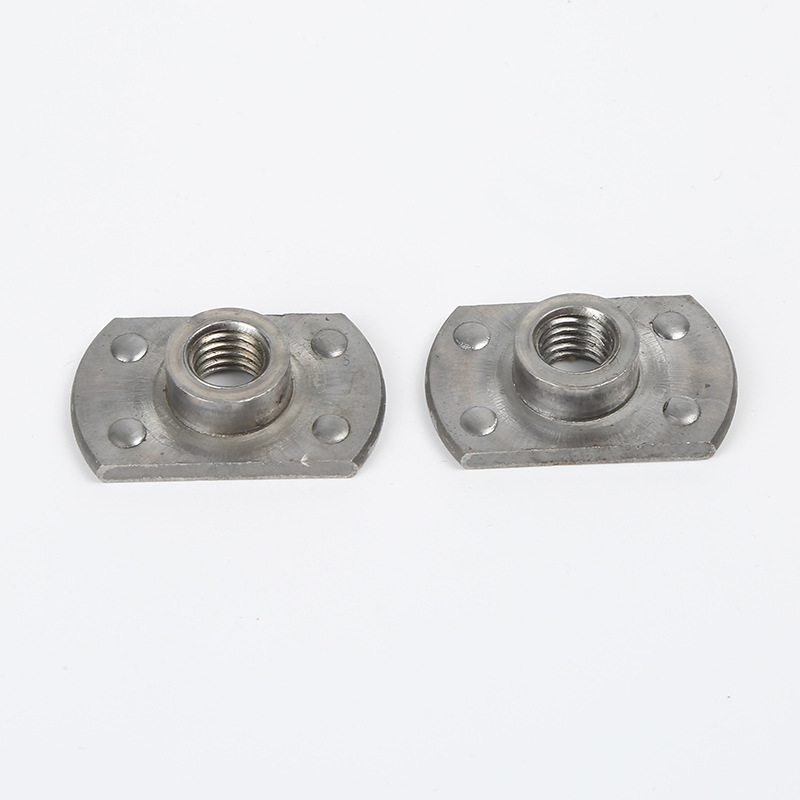

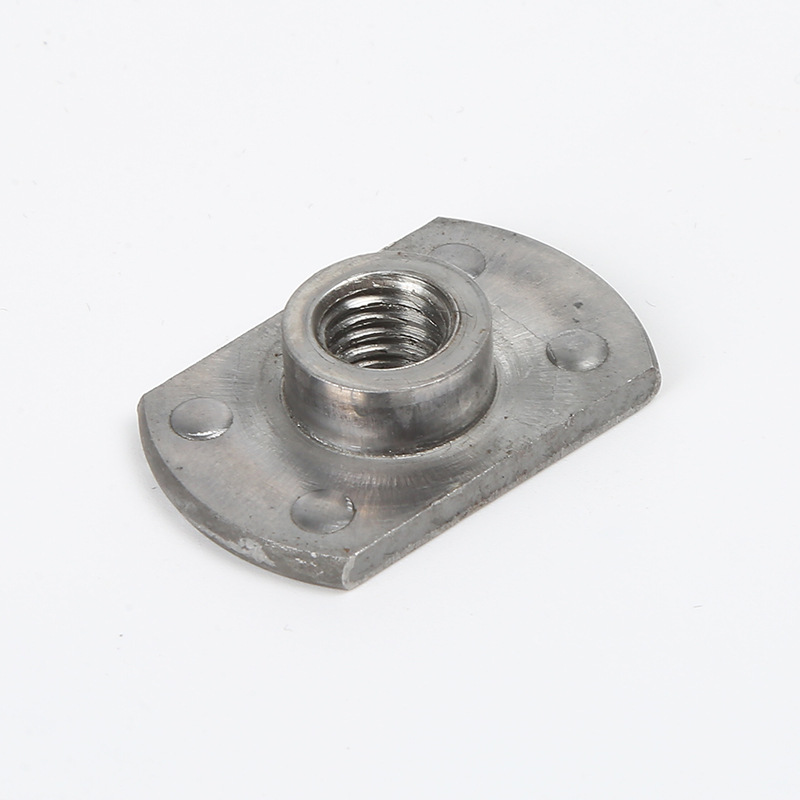

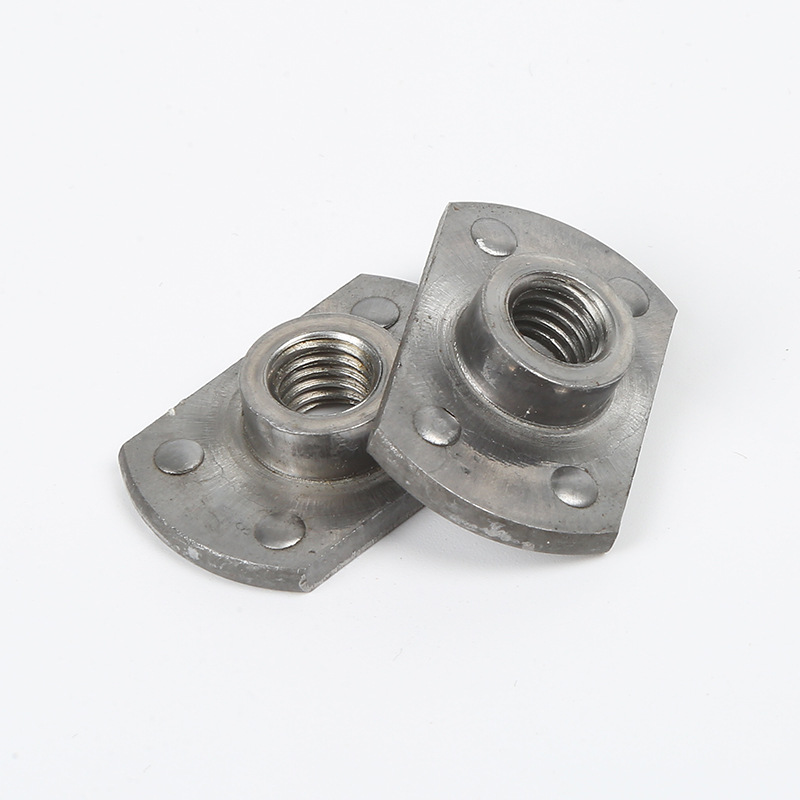

مهره جوش یکپارچه T Style

این پروفیل منحصر به فرد T شکل مهره های جوشکاری انتگرال تی، پایداری و تراز بیشتری را در طول فرآیند جوشکاری فراهم می کند. تحویل قابل اعتماد و به موقع همچنان یکی از تعهدات کلیدی Xiaoguo® به مشتریان جهانی خود، از جمله تولید کنندگان، توزیع کنندگان و شرکای صنعتی است و از عملیات بدون درز در زنجیره تامین آنها اطمینان می دهد.

مدل:JIS B1196-3.2-1994

ارسال استعلام

توضیحات محصول

مهره های جوش سبک T یکپارچه دارای اندازه های استاندارد بر اساس اندازه رزوه هستند - مانند M4، M5، M6، M8، 1/4"-20، 5/16"-18- و همچنین قطر فلنج، ارتفاع کل، ارتفاع برآمدگی و طراحی پایه.

استانداردهای کلیدی وجود دارد که آنها از آنها پیروی می کنند، مانند ISO 10511، DIN 928 (که در اروپا بسیار استفاده می شود)، و مشخصات مختلف خودروساز. ابعاد دقیق نگه داشته می شوند تا اطمینان حاصل شود که جوشکاری هر بار یکسان عمل می کند، رزوه ها به درستی جا می شوند و آنها به صورت همسطح نصب می شوند.

انتخاب مهره جوش T-Style با اندازه مناسب برای ضخامت ورق فلز بسیار مهم است. این اطمینان حاصل می کند که جوش قوی است و اتصال به خوبی حفظ می شود.

مزایای محصول:

هنگامی که مهره های جوش انتگرال T نصب می شوند، نیازی به نگهداری زیادی ندارند. قبل از استفاده از آنها، فقط آنها را در جایی خشک نگه دارید، و روغن ها را نگه دارید یا آنها را از بین ببرید - اینها می توانند جوشکاری را خراب کنند.

نکته اصلی درست کردن تنظیمات جوش است: جریان، زمان، فشار. این باعث می شود که جوش قوی و سازگار باشد. اینکه چقدر آنها در طول زمان پایدار می‌مانند، بیشتر به این بستگی دارد که جوش اولیه چقدر خوب است، و اینکه آیا مواد یا عملیات سطح برای جایی که استفاده می‌شوند مناسب است یا خیر.

اگر به درستی جوش داده شده باشند، مهره های جوش انتگرال تی به عنوان یک محلول رزوه ای دائمی و بدون سر و صدا تا زمانی که کل مجموعه در حال استفاده است، باقی می مانند.

دوشنبه	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.1.25	1.25 × 1.5	1.5 × 1.75
حداکثر dk	20.5	20.5	23.7	23.7	31	33.2
dk دقیقه	19.5	19.5	22.3	22.3	29	30.8
حداکثر s	12.25	12.25	14.3	14.3	19.4	21.5
ثانیه دقیقه	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
دسی دقیقه	5.4	6.2	7.8	9.5	12.5	14.5
حداکثر k	5.9	6.9	7.5	9	10.6	11.8
k دقیقه	5.1	6.1	6.5	8	9.4	10.2
حداکثر ساعت	1.4	1.4	1.85	1.85	2.3	2.3
ساعت دقیقه	1	1	1.35	1.35	1.7	1.7
حداکثر d2	6.9	6.9	8.9	10.9	12.9	14.9
d2 دقیقه	6.7	6.7	8.7	10.7	12.7	14.7
حداکثر h2	0.8	0.8	0.8	0.8	1.2	1.2
ساعت 2 دقیقه	0.6	0.6	0.6	0.6	1	1
حداکثر d0	3.25	3.25	3.25	3.25	4.05	4.05
d0 دقیقه	2.75	2.75	2.75	2.75	3.55	3.55
حداکثر h1	0.6	0.6	0.6	0.6	0.7	0.7
ساعت 1 دقیقه	0.4	0.4	0.4	0.4	0.5	0.5
حداکثر d1	15.2	15.2	17.25	17.25	22.3	24.3
d1 دقیقه	14.8	14.8	16.75	16.75	21.7	23.7

استانداردهای یکپارچه:

ما از طریق ساخت مهره های جوشی به سبک انتگرال T در مورد بررسی کیفیت سختگیر هستیم. این بدان معناست که وقتی مواد وارد می‌شوند، مواردی مانند رزوه‌ها و ارتفاع برآمدگی را در مراحل مختلف تولید اندازه‌گیری کنید، و آزمایش‌هایی را انجام دهید که قطعات را می‌شکنند تا استحکام جوش، میزان گشتاوری که می‌توانند تحمل کنند، و مقاومت در برابر فشار را بررسی کنید. ما همچنین سطح نهایی را بررسی می کنیم و دسته های نهایی را با استفاده از استانداردهای AQL نمونه برداری می کنیم.

ما از کنترل فرآیند آماری استفاده می کنیم تا مطمئن شویم که هر مهره T-Style ثابت می ماند و با مشخصات مطابقت دارد.
