مهره های جوشی سبک T پایدار را بارگیری کنید

مهره های جوشی سبک T پایدار در برابر بارگذاری مقاومت بالایی در برابر لرزش و شل شدن در مقایسه با بسیاری از انواع مهره های دیگر پس از جوش داده شده ارائه می دهند.

مدل:JIS B1196-3.2-1994

ارسال استعلام

توضیحات محصول

بر خلاف پیچ و مهره هایی که نیاز دارند به هر دو طرف برسید، مهره های جوش ثابت T فقط به دسترسی از یک طرف نیاز دارند – هم برای جوشکاری و هم برای قرار دادن بست ها. این برای قطعات محصور شده یا بخش های جعبه شکل بسیار مفید است.

همچنین، فلنج بزرگ به آب بندی در برابر ورق فلز کمک می کند. اگر قبل از جوشکاری، درزگیر یا واشر روی سطح فلنج قرار دهید، این مهره ها به ایجاد اتصال محکم و ضد نشتی کمک می کنند.

دوشنبه	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1︱1.25	1.25︱1.5	1.5 ︱ 1.75
حداکثر dk	20.5	20.5	23.7	23.7	31	33.2
dk دقیقه	19.5	19.5	22.3	22.3	29	30.8
حداکثر s	12.25	12.25	14.3	14.3	19.4	21.5
ثانیه دقیقه	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
دسی دقیقه	5.4	6.2	7.8	9.5	12.5	14.5
حداکثر k	5.9	6.9	7.5	9	10.6	11.8
k دقیقه	5.1	6.1	6.5	8	9.4	10.2
حداکثر ساعت	1.4	1.4	1.85	1.85	2.3	2.3
ساعت دقیقه	1	1	1.35	1.35	1.7	1.7
حداکثر d0	3.25	3.25	3.25	3.25	4.05	4.05
d0 دقیقه	2.75	2.75	2.75	2.75	3.55	3.55
حداکثر d1	15.2	15.2	17.25	17.25	22.3	24.3
d1 دقیقه	14.8	14.8	16.75	16.75	21.7	23.7

سناریوهای قابل اجرا:

رایج‌ترین و ارزان‌ترین ماده برای مهره‌های جوش T پایدار با بار، فولاد کم تا متوسط کربن است - مانند AISI 1008، 1010، 1018. این نوع فولاد برای جوشکاری خوب عمل می‌کند، استحکام خوبی دارد، به راحتی شکل می‌گیرد و هزینه زیادی ندارد.

مهره های جوشی سبک T پایدار با بار فولاد کربنی برای اکثر مصارف صنعتی معمولی، چه در داخل و چه در مکان هایی با خوردگی کمی مناسب هستند - به خصوص اگر دارای پوشش محافظ باشند. خواص استحکام آنها به این معنی است که آنها می توانند نیروهای برشی و کششی مورد نیاز برای کارهای سخت بست پس از جوشکاری را تحمل کنند.

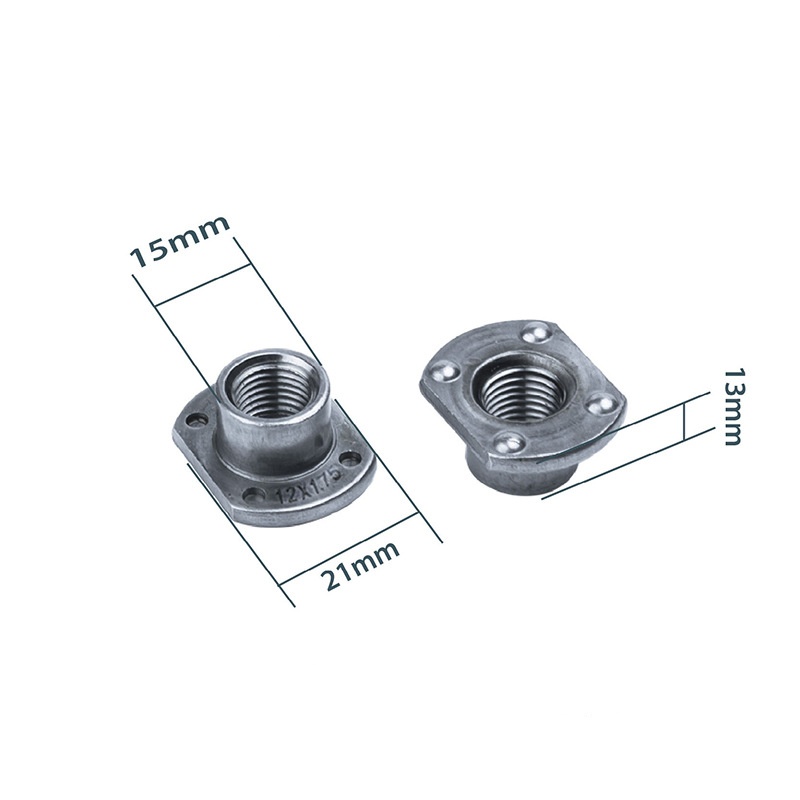

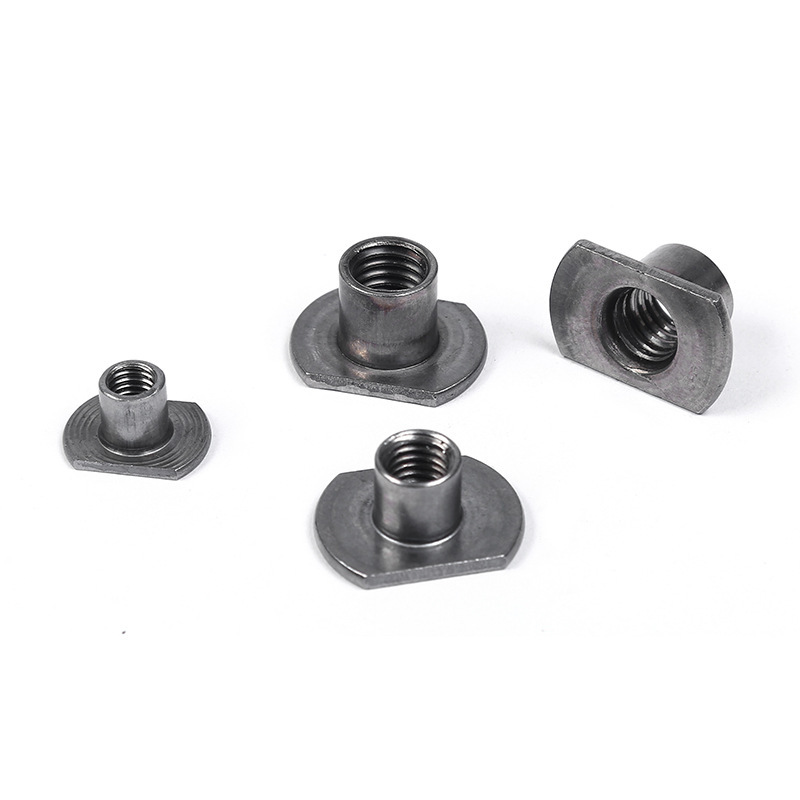

Load-Stable Load-Stable T-Style weld nuts

دستورالعمل نصب:

برای به دست آوردن بهترین استحکام از مهره های جوشی سبک T پایدار در بار، باید تنظیمات جوش - جریان، زمان، فشار - را دقیقاً همانطور که برای مواد و ضخامت مهره مشخص شده است، کنترل کنید.

بسیار مهم است که سطح را به درستی آماده کنید: تمیز، بدون روغن روی فلز. طراحی به خودی خود کمک می کند تا جریان جوشکاری را از طریق برجستگی متمرکز کنید، اما راه اندازی صحیح دستگاه و اطمینان از اینکه اپراتورها می دانند چه کاری انجام می دهند بسیار مهم است. به این ترتیب می‌توانید جوش‌های ثابت و محکمی را روی هر مهره T-Style بدست آورید.
