پیچ ضربه زنی متقاطع تابه

پیچ ضربه‌ای متقاطع فرورفتگی سر پان Xiaoguo® چین به طور گسترده در مبلمان، قطعات خودرو و مونتاژ لوازم الکتریکی استفاده می‌شود. طراحی درایو نصب آن را آسان می کند. به یک اثر قفل ایمن دست می یابد و به طور موثر از شل شدن جلوگیری می کند.

ارسال استعلام

توضیحات محصول

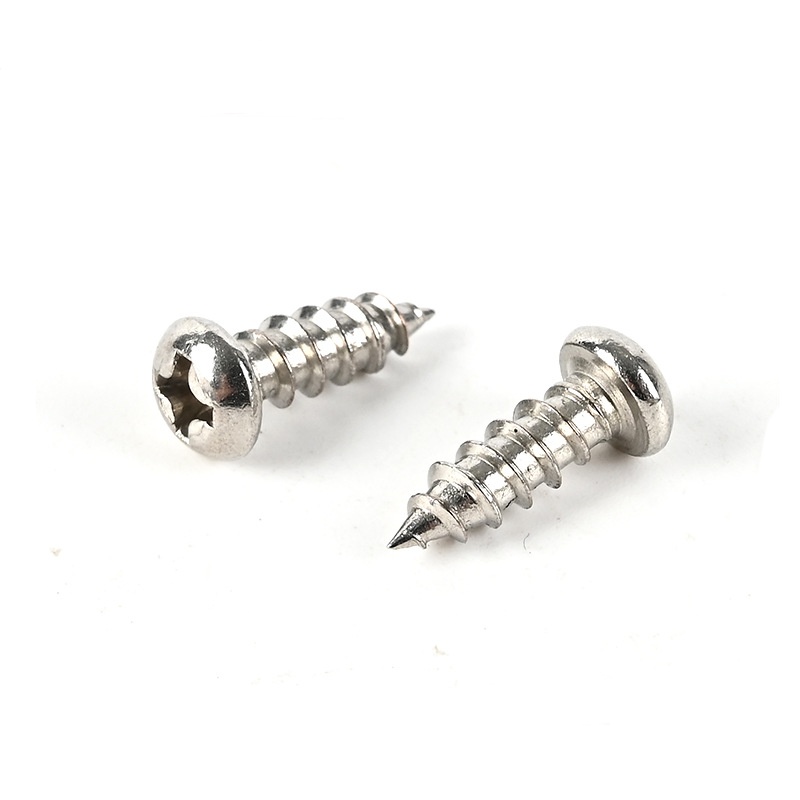

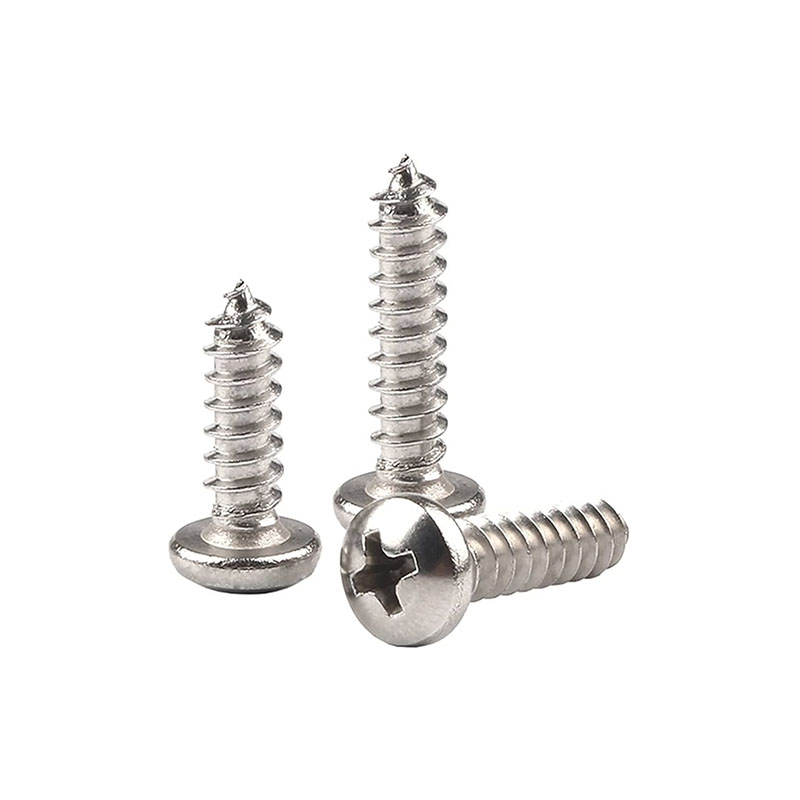

پیچ ضربه ای متقاطع سر تابه از سازندهXiaoguo®یک نوع پیچ بسیار رایج است که سر آن به شکل یک دیسک صاف است که روی آن شیار صلیبی شکل است. این شیار را می توان با استفاده از یک پیچ گوشتی متقاطع سفت کرد. بارزترین ویژگی آن این است که نیازی به سوراخ کردن نخ های قبلی روی قطعه کار ندارد - تنها کاری که باید انجام دهید این است که یک سوراخ با اندازه مناسب در یک صفحه فلزی، قسمت پلاستیکی یا چوب ایجاد کنید و به سادگی آن را پیچ کنید.

این به طور خودکار نخ های داخلی مربوطه را در سوراخ حک می کند و به طور ایمن می گیرد. پیچ ضربه ای متقابل سر تابه به طور گسترده در ساخت محفظه های الکتریکی، فضای داخلی خودرو، مونتاژ مبلمان و اتصال سریع اجزای سخت افزاری استفاده می شود. آنها به ویژه برای نصب کارآمد با استفاده از پیچ گوشتی های الکتریکی در خطوط تولید انبوه مناسب هستند.

Pan Head Cross Recess Tapping Screw

اصل کار

اصل کار یک پیچ کوبشی متقاطع با فرورفتگی سر پان بر اساس تغییر شکل پلاستیک فلزی یا برش جزئی بسته به خواص مواد در حال اتصال و طراحی دم پیچ است.

سوراخ پایین پیش ساخته

قبل از استفاده از پیچ های خودکار، باید یک سوراخ پایلوت در قطعه متصل سوراخ یا سوراخ شود. وظیفه سوراخ پایین هدایت پیچ ها و کنترل فضا برای جریان مواد است.

رشته داخلی تشکیل دهید

هنگامی که پیچ ضربه‌ای متقاطع فرورفتگی سر پان چرخانده می‌شود و به صورت محوری پیش می‌رود، نوک مخروطی اولین چیزی است که وارد سوراخ پایینی می‌شود و باعث انبساط جزئی دهانه سوراخ می‌شود. چون رزوه بزرگ‌تر از قطر سوراخ پایین است، دندانه‌های رزوه فشار شعاعی را روی مواد دیواره سوراخ اعمال می‌کنند.

مرحله قفل کردن

هنگامی که پیچ به طور کامل وارد می شود، شیار رزوه ای که در اثر فشرده سازی یا برش ایجاد می شود، با رزوه پیچ در یک راستا قرار می گیرد. مواد متصل شده در محدوده الاستیک دچار یک برگشت خفیف می شود، رزوه های پیچ را محکم گرفته و مقاومت اصطکاکی عظیمی ایجاد می کند. خود در هنگام ارتعاش یا تحت نیروی خارجی.

Pan Head Cross Recess Tapping Screw

سوالات متداول

(1) با چه ضخامت صفحات فولادی می توان آن را پیچ کرد؟

توصیه می شود که ضخامت صفحات فولادی متصل از قطر اسمی پیچ ها بیشتر نباشد. مواد نرم مانند پلاستیک و چوب را می توان به طور مناسب ضخیم کرد.

（2）چرا هنگام چرخش احساس می شود که گشتاور زیادی وجود دارد و حتی باعث شکستن میخ می شود؟

علل و راه حل های احتمالی:

سوراخ پایین خیلی کوچک است ← باید به اندازه کافی بزرگ شود

گشتاور نصب بیش از حد → سرعت چرخش را کاهش دهید

(3) حداقل مقدار سفارش شما (MOQ) چقدر است؟

مشخصات استاندارد فله MOQ پیچ کوبشی پان سر متقاطع تقریباً 10000 تا 50000 قطعه است.

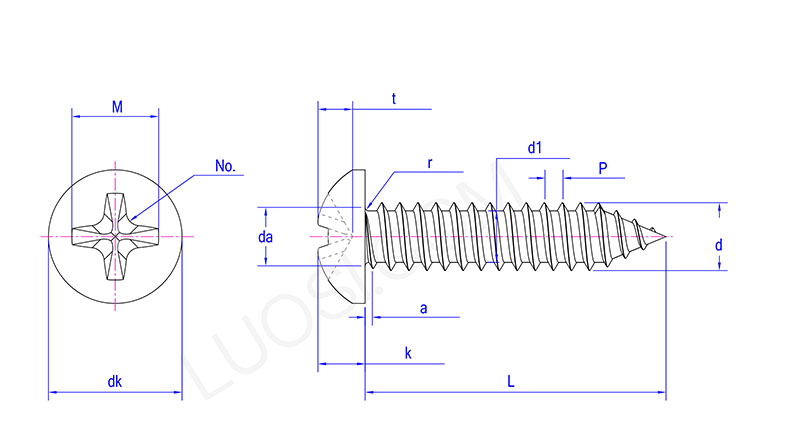

Pan Head Cross Recess Tapping Screw

دوشنبه	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
حداکثر	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
حداکثر	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
حداکثر dk	4	5.6	7	8	9.5	11	12	16	20
dk دقیقه	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
حداکثر k	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k دقیقه	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r دقیقه	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
خیر	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
تی دقیقه	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
حداکثر d1	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 دقیقه	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
حداکثر d	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
