مهره های جوش تی با نوع 1A

مهره های جوش تی با نوع 1A به طور خاص برای جوشکاری فلزات طراحی شده اند و با مشخصات 1A مطابقت دارند و از تناسب محکم اطمینان حاصل می کنند. مناسب برای قاب های فلزی، تکیه گاه ها یا تجهیزات مکانیکی، طراحی T شکل به صرفه جویی در فضا کمک می کند. کارخانه Xiaoguo® مقدار زیادی کالا در انبار دارد. ما همچنین می‌توانیم محصولاتی را که نیازهای خاص را برآورده می‌کنند سفارشی کرده و ارائه دهیم.

مدل:JIS B1196-3.1-2001

ارسال استعلام

توضیحات محصول

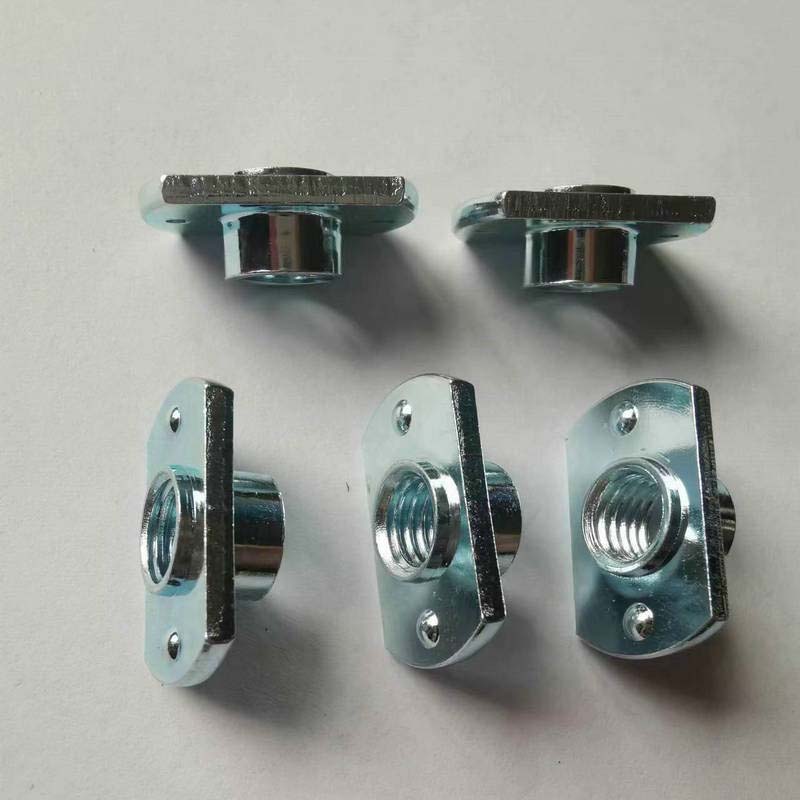

مهره های جوش سبک T با نوع 1A شکلی شبیه حرف "T" دارند که قسمت استوانه ای رزوه دار آن در پایین است. چند برآمدگی کوچک روی فلنج وجود دارد که مخصوص جوشکاری طراحی شده است. مشخصات رزوه مشترک از M4 تا M12 متغیر است.

پارامترهای محصول

T style weld nuts with type 1A parameter

دوشنبه	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
حداکثر dk	20.5	20.5	23.7	23.7	31	33.2
dk دقیقه	19.5	19.5	22.3	22.3	29	30.8
حداکثر s	12.25	12.25	14.3	14.3	19.4	21.5
ثانیه دقیقه	11.75	11.75	13.7	13.7	18.6	20.5
dحداکثر s	5.9	6.7	8.3	10.2	13.2	15.2
دسی دقیقه	5.4	6.2	7.8	9.5	12.5	14.5
حداکثر k	5.9	6.9	7.5	9	10.6	11.8
k دقیقه	5.1	6.1	6.5	8	9.4	10.2
حداکثر ساعت	1.4	1.4	1.85	1.85	2.3	2.3
ساعت دقیقه	1	1	1.35	1.35	1.7	1.7
حداکثر d2	6.9	6.9	8.9	10.9	12.9	14.9
d2 دقیقه	6.7	6.7	8.7	10.7	12.7	14.7
حداکثر h2	0.8	0.8	0.8	0.8	1.2	1.2
ساعت 2 دقیقه	0.6	0.6	0.6	0.6	1	1
حداکثر d0	3.25	3.25	3.25	3.25	4.05	4.05
d0 دقیقه	2.75	2.75	2.75	2.75	3.55	3.55
حداکثر h1	0.6	0.6	0.6	0.6	0.7	0.7
ساعت 1 دقیقه	0.4	0.4	0.4	0.4	0.5	0.5
حداکثر d1	15.2	15.2	17.25	17.25	22.3	24.3
d1 دقیقه	14.8	14.8	16.75	16.75	21.7	23.7

ویژگی های محصول و نصب

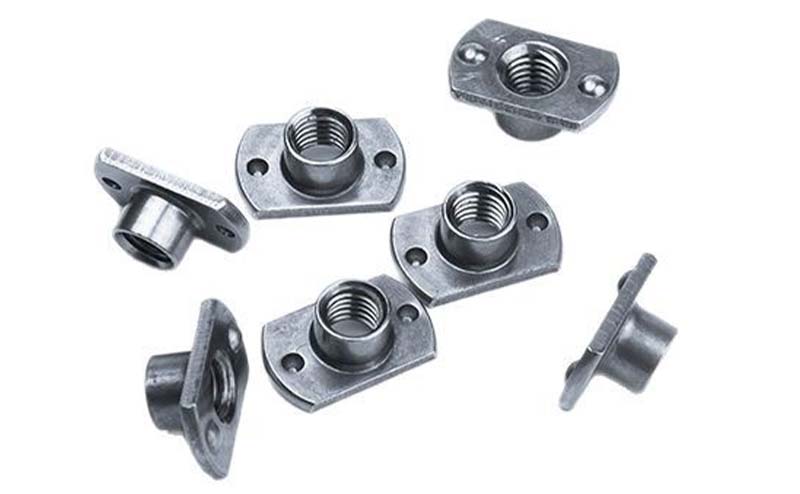

مهره های جوش سبک T با نوع 1A دارای ساختار متمایز T شکل هستند. فلنج می تواند سطح تماس با صفحه فلزی را افزایش دهد، فشار را توزیع کند و جوش را ایمن تر کند. اندازه و ارتفاع برجستگی های جوش روی فلنج یکسان است و حرارت دهی در حین جوشکاری یکنواخت است. دقت نخ آن بالاست. هنگامی که پیچ به داخل پیچ می شود، بدون هیچ گونه گیر کردن یا شل شدن، بسیار نرم و صاف به نظر می رسد.

T style weld nuts with type 1A

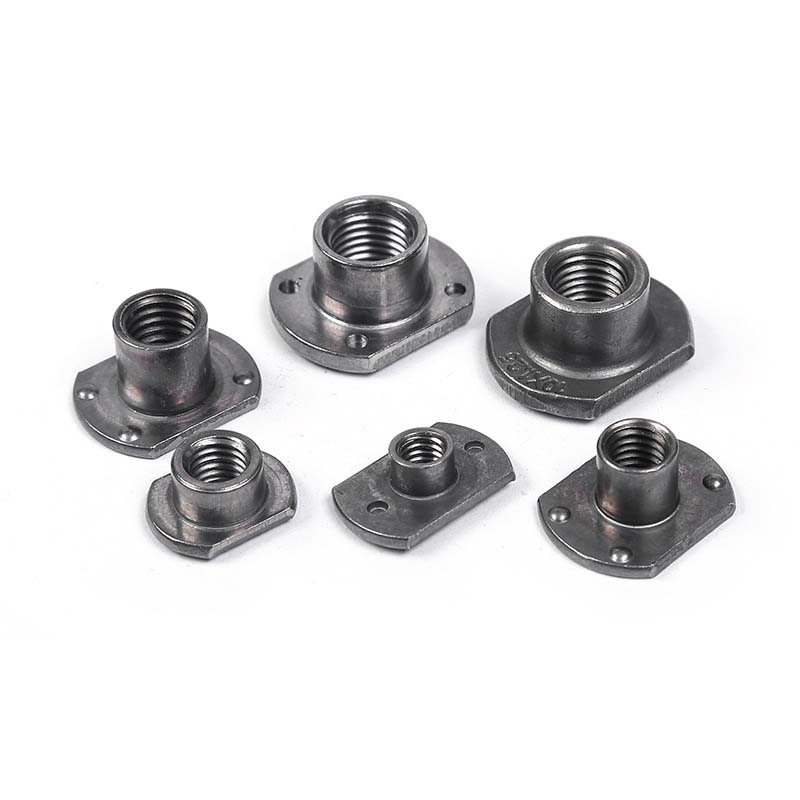

مهره های جوش نوع T 1A به دلیل شکل آنها نامگذاری شده اند: بدنه مهره شش ضلعی به طور غیرعادی بر روی صفحه پایه مستطیلی (فلنج) نصب شده است. نوع 1A نشان می دهد که برای جوشکاری قوس الکتریکی (MIG یا TIG) در اطراف لبه فلنج طراحی شده است. طراحی شکل "T" به شما امکان می دهد سوراخ های رزوه شده را در محل مورد نظر قرار دهید، حتی نزدیک لبه ای که نمی توان مهره مرکزی را نصب کرد و به راحتی می توان به آن دست یافت.

نصب مهره های جوش تیپ 1A به معنای انجام جوش در امتداد حاشیه فلنج مستطیلی است. پایه مهره ای نوع 1A مسطح بوده و سوراخ و برآمدگی ندارد. می توانید از MIG یا TIG برای ایجاد مهره های جوش پیوسته در امتداد لبه فلنج استفاده کنید. فیوژن کلی خوب بسیار مهم است زیرا این تنها راه برای تعمیر فلنج است. لطفا قبل از آن فلز را کاملا تمیز کنید.

مهره های جوش نوع 1A T گرانتر از معمولی هستندآجیل مربع. شما باید برای شکل پردازش فلنج و مواد اضافی هزینه کنید. همچنین زمان بیشتری طول می کشد تا به درستی در اطراف فلنج جوش داده شوند. به خصوص هنگامی که موقعیت نخ نیاز به جابجایی دارد، از آنها استفاده کنید. در غیر این صورت، آجیل استاندارد ممکن است ارزان تر باشد.
