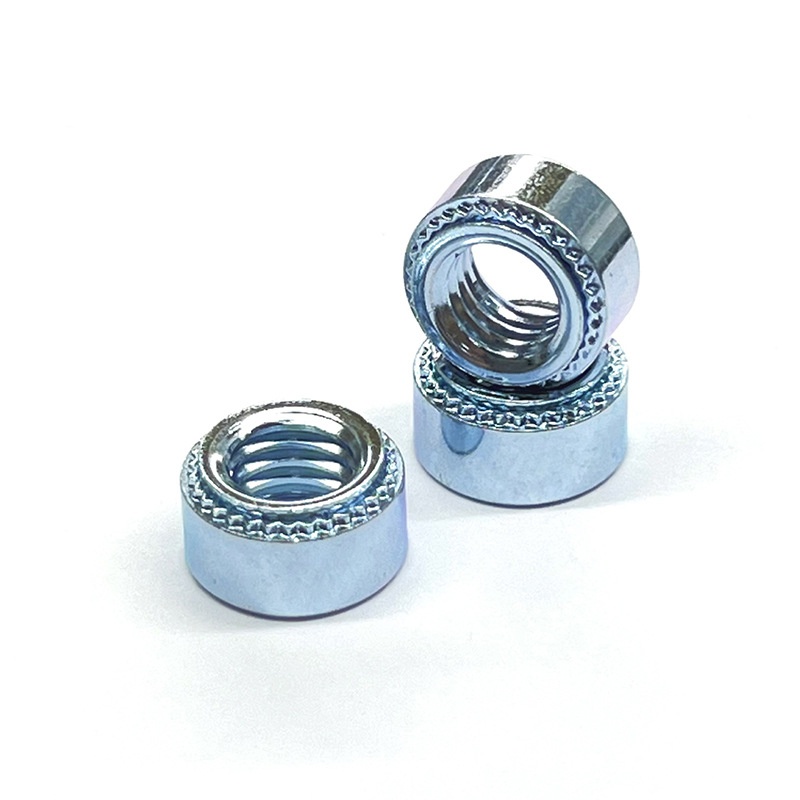

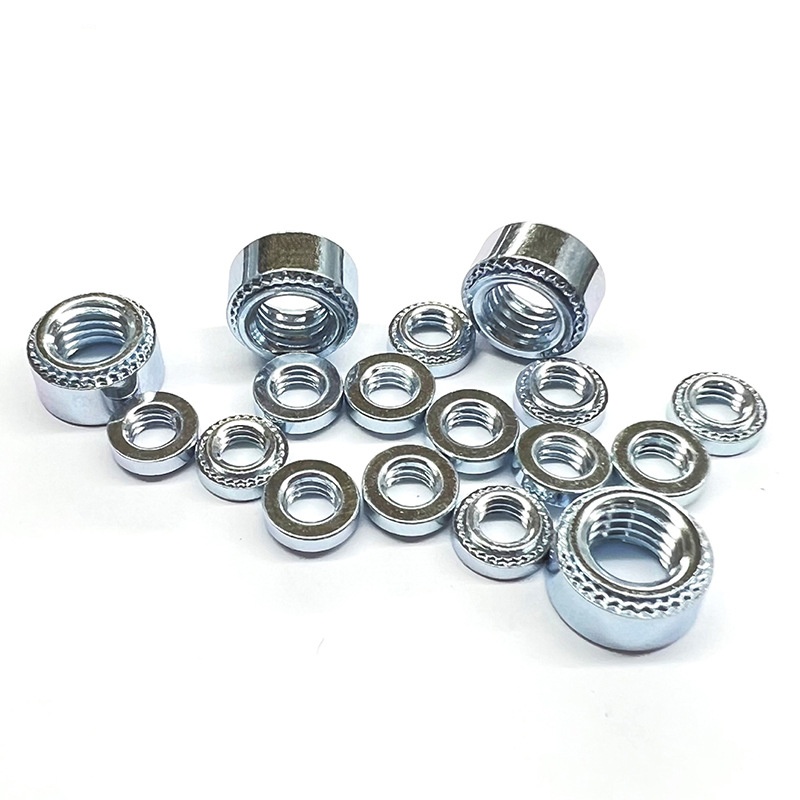

مهره گیره صرفه جویی در زمان

در حین نصب، مهره بستن زمان صرفه جویی می شود ورق فلز اطراف را تغییر شکل می دهد و یک قفل مکانیکی قوی ایجاد می کند. Xiaoguo® یک تامین کننده قابل اعتماد در تولید پیچ، مهره و پیچ است.

مدل:QIB/IND CLA

ارسال استعلام

توضیحات محصول

برای نصب صحیح مهره گیره ای که در زمان صرفه جویی می شود، به یک پرس سازگار (می تواند هیدرولیک، پنوماتیک یا سروالکتریک) با کنترل خوب بر روی تناژ، به علاوه ابزارهای درست ساخته شده (دستگاه پانچ و قالب) نیاز دارید. پانچ مستقیماً روی مهره فشار می‌آورد و آن را به داخل ورق فلزی که روی یک حفره قالب نگهدارنده قرار دارد هدایت می‌کند. قالبی که به خوبی طراحی شده است به مواد اجازه می دهد تا به روشی کنترل شده در قسمت های چسبنده مهره جریان یابد. ثابت نگه داشتن نیرو و همه چیز در یک راستا بسیار مهم است. اگر از نیروی کافی استفاده نکنید، کلینچ ضعیف می شود. بیش از حد استفاده کنید و ممکن است به مهره یا ورق آسیب برسانید. و لازم نیست ابتدا چیزی را از قبل نخ کنید.

سناریوهای قابل اجرا:

در صنایعی که نیاز به کنار هم قرار دادن ورق های فلزی دارند، از مهره های گیره کم مصرف استفاده می شود. آنها را در اتومبیل ها پیدا خواهید کرد - برای پانل های بدنه، براکت ها، قطعات شاسی. آنها همچنین در الکترونیک مانند محفظه ها، قفسه ها و سینک های حرارتی هستند. سیستم های تهویه مطبوع نیز از آنها در کانال کشی و واحدها استفاده می کنند. لوازم خانگی، با قاب‌ها و محفظه‌ها، کابینت‌های مخابراتی، مبلمان و نورپردازی‌شان - همگی از مهره‌های گیره‌ای با صرفه‌جویی در زمان استفاده می‌کنند.

هر کاری که نیاز به یک گل میخ رزوه ای محکم و قابل اعتماد دارد که از ورق فلز بیرون زده باشد (و همسطح بنشیند) با مهره گیره ای که در زمان صرفه جویی می کند به خوبی کار می کند. جایگزین مهره های جوش حجیم یا بست های شل می شود و طراحی و ساخت را ساده تر می کند.

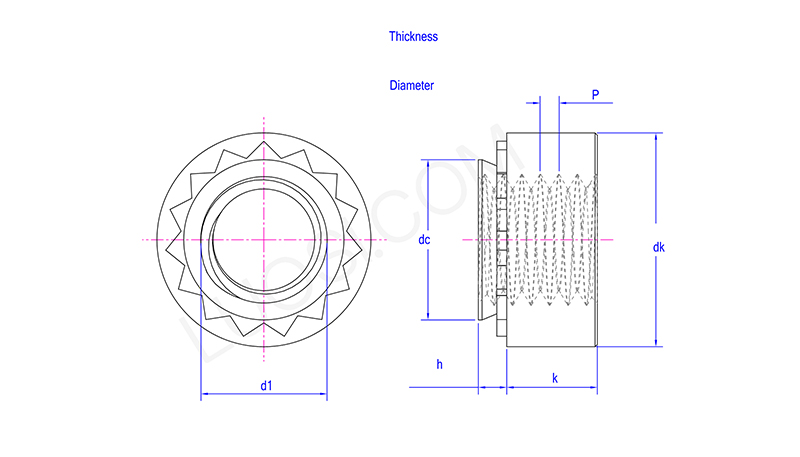

دوشنبه	256-0	256-1	256-2	348-0	348-1	348-2	440-0	440-1	440-2	440-3	632-0
P	56	56	56	48	48	48	40	40	40	40	32
d1	#2	#2	#2	#3	#3	#3	#4	#4	#4	#4	#6
حداکثر dc	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.187
قطر سوراخ های نصب حداقل	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.1875
حداکثر قطر سوراخ های نصب	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.1905
dk دقیقه	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.27
حداکثر dk	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.29
حداکثر ساعت	0.03	0.038	0.054	0.03	0.038	0.054	0.03	0.038	0.054	0.087	0.03
کد کننده h	0	1	2	0	1	2	0	1	2	3	0
حداکثر k	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08
k دقیقه	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06
ضخامت صفحه نصب حداقل	0.03	0.04	0.056	0.03	0.04	0.056	0.03	0.04	0.056	0.091	0.03

درمان ضد زنگ:

این مهره اغلب دارای سطوحی برای کمک به مقاومت در برابر زنگ زدگی و ظاهر بهتر است. موارد متداول عبارتند از روکش روی - شفاف، زرد یا سیاه - روکش روی نیکل، Geomet® (یک پوشش معدنی غیر الکترولیتی)، و غیرفعال سازی برای فولاد ضد زنگ. پوشش باید در برابر فشار بالای فرآیند گیره بدون خرد شدن مقاومت کند.
