نوع TD Projection Weld Studs

طراحی ناودانی های جوش پروجکشن نوع TD برای ایجاد یک اتصال مطمئن بر روی سطح فلز مناسب است. قسمت بیرون زده می تواند گرمای جوش را متمرکز کند و فرآیند جوشکاری را سریع و پایدار کند. شرکت Xiaoguo® به شدت از استانداردهای IFI 148-3-2002 برای تولید پیروی می کند.

مدل:IFI 148-3-2002

ارسال استعلام

توضیحات محصول

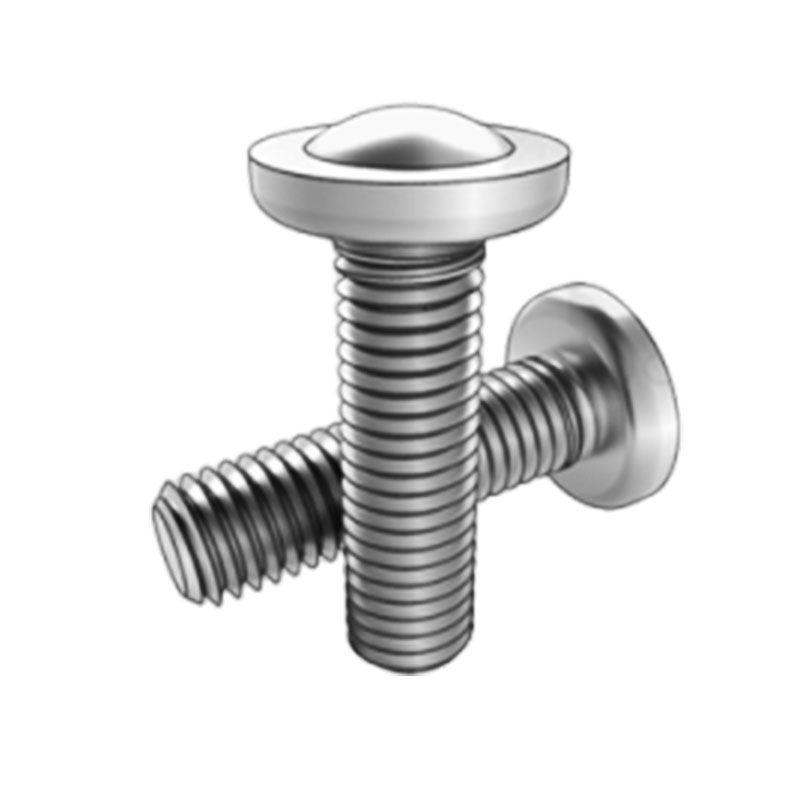

ناودانی های جوش پروجکشن نوع TD دارای یک سر گرد هستند که بدنه میله ای رزوه ای در زیر آن وصل شده است. ناحیه انتقال بین سر و میله بسیار صاف و منظم است. اندازه ها و طول های مختلف رزوه موجود است که می تواند با سناریوهای مختلفی که نیاز به تثبیت جوش دارند سازگار شود.

پارامترهای محصول

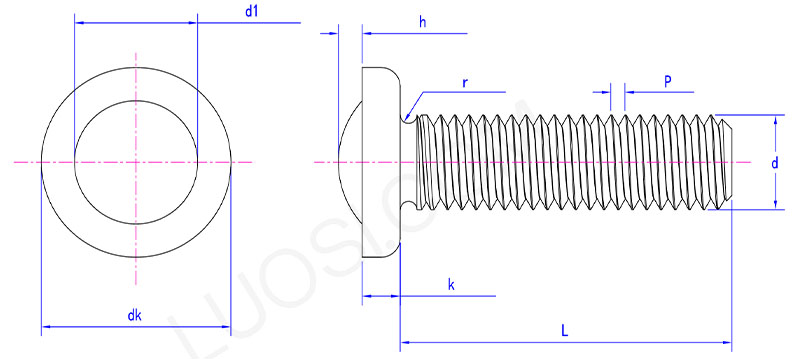

type TD projection weld stud parameter

دوشنبه	#6	#8	شماره 10	1/4	5/16	3/8	1/2
P	32	32	24	20	18	16	13
حداکثر dk	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk دقیقه	0.24	0.303	0.368	0.485	0.605	0.725	0.975
حداکثر k	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k دقیقه	0.036	0.042	0.058	0.073	0.089	0.104	0.136
حداکثر d1	0.143	0.169	0.195	0.255	0.317	0.38	0.505
d1 دقیقه	0.133	0.159	0.185	0.245	0.307	0.37	0.495
حداکثر ساعت	0.027	0.028	0.028	0.031	0.031	0.033	0.035
ساعت دقیقه	0.022	0.023	0.023	0.026	0.026	0.028	0.03
حداکثر r	0.02	0.025	0.03	0.04	0.045	0.05	0.06

کاربرد

گل میخ های جوش پروجکشن TD معمولا در صنعت خودرو استفاده می شود. هنگام ساخت قطعاتی مانند بدنه و شاسی خودرو، تعمیر قطعات کوچک مختلف در محل معمول است. به عنوان مثال، نصب مکانیسم های قفل بر روی درهای خودرو یا ثابت کردن تکیه گاه های کوچک روی شاسی. پس از استفاده از این روش ها، اجزای خودرو در هنگام رانندگی دچار لرزش و صداهای غیرعادی نمی شوند.

ناودانی های جوش پروجکشن نوع TD با پیچ های معمولی متفاوت هستند. با این شکل سر خاص، در طول فرآیند جوشکاری، می توان جریان را متمرکزتر کرد و توزیع گرما یکنواخت تر است. کیفیت اتصال جوش داده شده به ویژه پایدار است. علاوه بر این، نخ بسیار منظم پردازش می شود و هنگام سفت شدن مهره بدون گیر کردن بسیار صاف است.

ناودانی های جوش پروجکشن نوع TD در مونتاژ لوازم خانگی استفاده می شود. به عنوان مثال، هنگام مونتاژ پوسته بیرونی ماشین لباسشویی، باید براکت موتور را در داخل آن ثابت کنید، این ستون پیچ را روی پوسته بیرونی جوش دهید، سپس براکت را به سمت بالا نصب کنید و مهره را سفت کنید. قفسه های یخچال ثابت هستند و اجزای کوچک یونیت بیرونی کولر گازی نصب می شوند. استفاده از این روش برای جوشکاری آن را هم محکم و هم راحت می کند.

ویژگی های محصول

ناودانی های جوش پروجکشن نوع TD هم راحتی و هم استحکام را در جوشکاری ارائه می دهند. هنگام جوشکاری، بسیار راحت است. فقط جوش را روی آن قرار دهید، بدون نیاز به سر و صدا در مورد تراز کردن. پس از روشن شدن، پیچ ها و جوش بسیار سریع با راندمان بسیار بالا به هم ذوب می شوند. علاوه بر این، جوشکاری بسیار محکم است. چه کشیده شود و چه تکان داده شود، به راحتی شل نمی شود.
