نوع UR Projection Weld Studs

ناودانی های جوش پروجکشن نوع UR تولید شده توسط تامین کننده Xiaoguo® مطابق با استانداردهای IFI 148-4-2002 است. در کارخانجات تولیدی معمولاً برای اتصال اجزای فلزی ضخیم استفاده می شود و جوشکاری مطمئن این قطعات از اهمیت حیاتی برخوردار است. ما می توانیم نمونه های رایگان ارائه دهیم.

مدل:IFI 148-4-2002

ارسال استعلام

توضیحات محصول

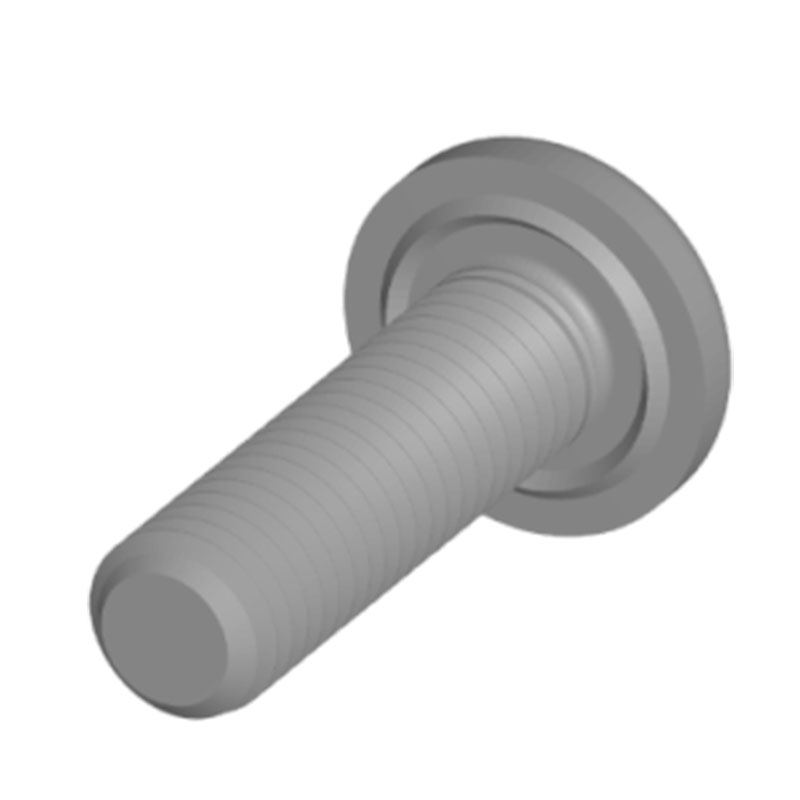

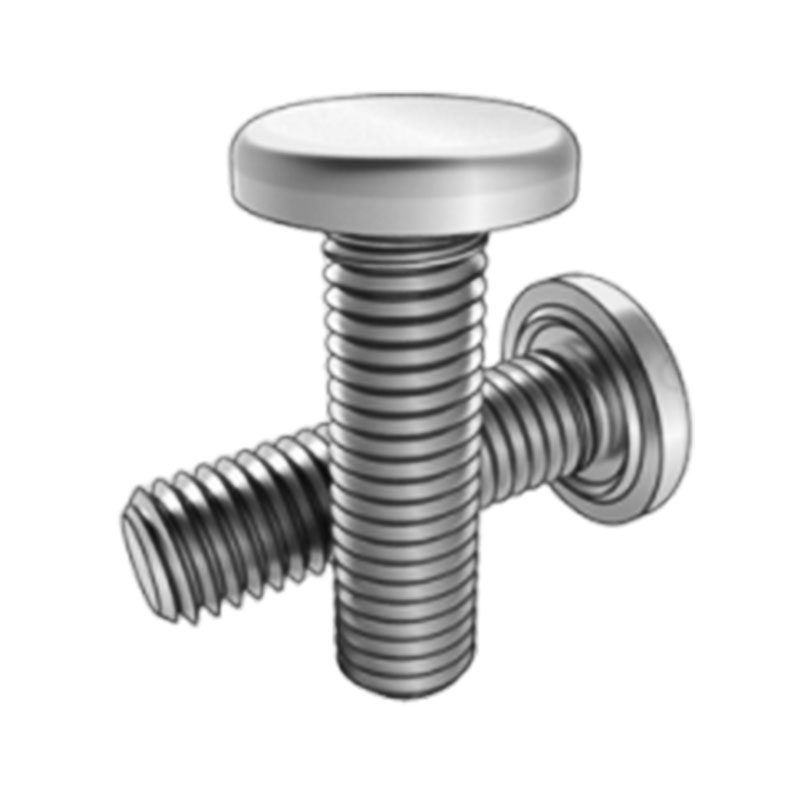

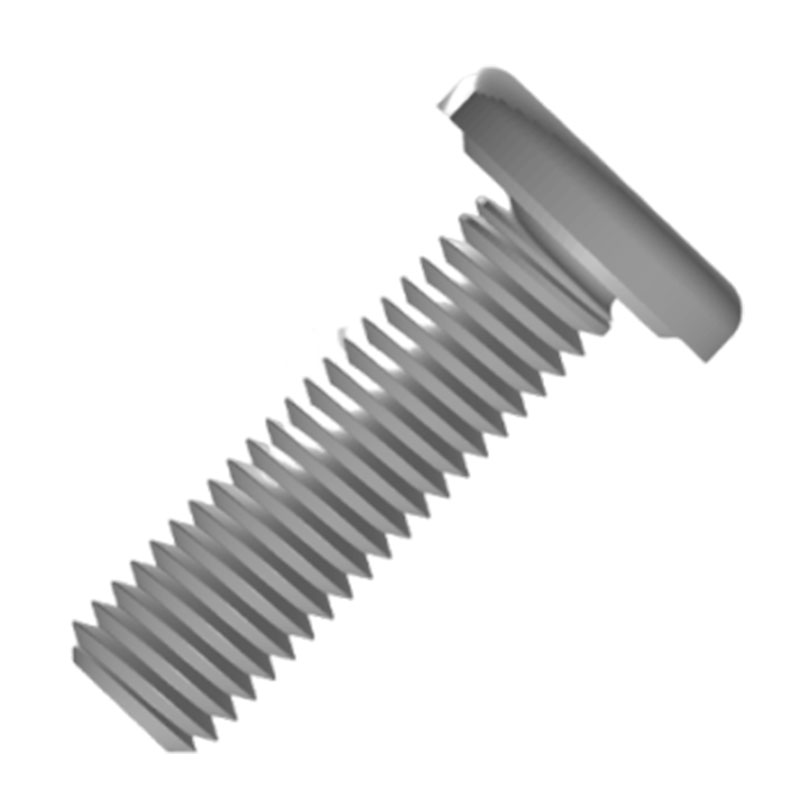

ناودانی های جوش پروجکشن نوع UR دارای سر مسطح دایره ای بزرگ، با سطح صاف و صاف هستند که می تواند سطح تماس با سطح قطعه متصل را افزایش دهد. اغلب در اتصال صفحات نازک و اجزای تزئینی استفاده می شود.

ویژگی های محصول

گل میخ های کاملاً رزوه ای با نقطه بیضی شکل اساساً دارای نخ هایی هستند که از کل گل میخ عبور می کنند و یک سر آن به تدریج به یک سر بیضی باریک می شود. این مانند یک راهنما است که در حین نصب، گل میخ ها را به آرامی به داخل سوراخ ها هدایت می کند. این بدان معنی است که احتمال آسیب کمتری به رزوه های روی قطعات وجود دارد، مخصوصاً هنگام کار با دست یا در فضاهای باریک. از یک مهره استاندارد در انتهای دیگر استفاده کنید.

پس از اتمام جوشکاری، ناودانی های جوش پروجکشن نوع UR یک اتصال با استحکام بالا با قطعه کار ایجاد می کنند که قادر به مقاومت در برابر نیروهای کششی زیاد، نیروهای برشی و ارتعاشات است. حتی در طول استفاده طولانی مدت، زمانی که در معرض نیروهای خارجی یا ارتعاشات تجهیزات قرار می گیرد، بعید است که شل شود یا سقوط کند، مانند جوشکاری گره های اتصال بین تیرهای فولادی و ستون های فولادی در سازه های فولادی ساختمان، که می تواند پایداری سازه ساختمان را تضمین کند.

دقت پردازش رزوه ای ناودانی های جوش پروجکشن UR بالا است. با مهره ها و یا قطعات استاندارد دارای رزوه داخلی محکم و روان جا می گیرند و در حین نصب مشکلی از قبیل چسبندگی و لیز خوردن نخ ایجاد نمی شود. این تضمین می کند که نصب بعدی سایر اجزا با سهولت و دقت کامل می شود و در نتیجه کیفیت کلی مونتاژ بهبود می یابد.

عملکرد ناودانی های جوش پروجکشن نوع UR بسیار آسان است و به فرآیند موقعیت یابی پیچیده نیاز ندارد. در طول فرآیند جوشکاری، طراحی برجسته بر روی سر آن، آن را قادر می سازد تا به سرعت به قطعه جوش بچسبد. هنگامی که تجهیزات جوش روشن می شود، قسمت برجسته به سرعت ذوب می شود و گل میخ را محکم روی قطعه جوش جوش می دهد. این به طور قابل توجهی زمان نصب را کاهش می دهد و راندمان تولید را افزایش می دهد.

پارامترهای محصول

Type UR projection weld stud parameter

دوشنبه	#4	#6	#8	شماره 10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
حداکثر dk	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk دقیقه	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
حداکثر k	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k دقیقه	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
حداکثر ساعت	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
ساعت دقیقه	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
حداکثر r	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
