پیچ فلنج 12 نقطه ای

فوراً پیچ فلنج 12 نقطه ای Xiaoguo® را به صورت عمده سفارش دهید. این محصول دارای طراحی منحصر به فرد 12 نقطه ای است و از فولاد آلیاژی 12.9 درجه ساخته شده است که تحت فرآیندهای کوئنچ و تمپرینگ قرار گرفته است، با مقاومت کششی نهایی بیش از 1200 مگاپاسکال که برای استفاده در قطعات سنگین موتور مناسب است.

ارسال استعلام

توضیحات محصول

پیچ فلنج 12 نقطه ای یک اتصال دهنده با کارایی بالا با یک سر دارای دوازده گوشه و یک سطح پشتیبانی فلنج بزرگ در پایین است. شکل سر آن از یک طراحی شش ضلعی دوگانه استفاده می کند، که محرک دوازده نقطه ای و ساختار فلنج یکپارچه را ترکیب می کند، که به طور خاص برای گشتاور بالا و مقاومت در برابر شل شدن لرزش طراحی شده است.

این پیچ فلنج 12 نقطه ای معمولاً در سیستم های انتقال خودرو، بلوک های موتور، موتورهای هواپیما و تجهیزات صنعتی با مقاومت بالا استفاده می شود. این یک راه حل ایده آل برای جایگزینی پیچ های سر شش ضلعی سنتی و پیچ های سر استوانه ای شش ضلعی داخلی است. طراحی سطح درایو دوازده وجهی امکان استفاده از آچار حلقه ای یا سوکت های دوازده وجهی را فراهم می کند که امکان تغییر موقعیت 30 درجه را در فضاهای باریک در مقایسه با سرهای شش ضلعی استاندارد فراهم می کند و در نتیجه راندمان نصب بالاتری دارد.

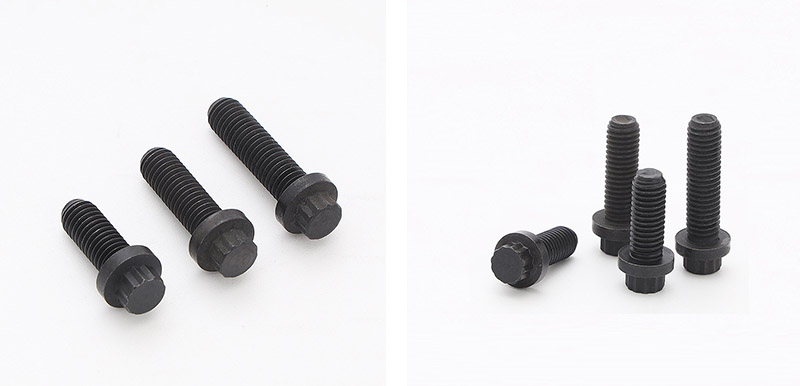

12 Point Flange Screw

مزیت اصلی

مزایای اصلی پیچ فلنج 12 نقطه ای عمدتاً در جنبه های زیر منعکس می شود:

(1) نوع سر دوازده نقطه ای

سطوح تماس بیشتر: نوع هد دوازده نقطه ای دو برابر بیشتر از سر شش ضلعی سطح تماس دارد و این امکان را به آن می دهد تا در برابر گشتاور سفت شدن بالاتر بدون آسیب رساندن به سر مقاومت کند.

خطر زاویه لغزش کم است: توزیع نیرو یکنواخت تر است و آن را برای کاربردهایی که نیاز به پیش بار بالا دارند مناسب می کند.

（2）فلنج یکپارچه

سطح فلنج مستقل: بدون نیاز به واشر اضافی. ساختار دندانه دار یا برجسته در پایین فلنج با سطح قطعه کار همکاری می کند و نیروی اصطکاک قوی ایجاد می کند.

مقاومت در برابر ارتعاش بالا: می تواند پیش بار را حتی در یک محیط ارتعاشی، مناسب برای مناطق بار پویا، حفظ کند.

（3）نصب آسان، صرفه جویی در فضا

چرخش 30 درجه: سر دوازده نقطه ای را می توان 30 درجه چرخاند تا برای جابجایی در آچار وارد شود. این باعث صرفه جویی در نیمی از فضا در مقایسه با چرخش 60 درجه سر شش ضلعی می شود. مناسب برای فضای محدود

(4) منطقه یاتاقان بزرگ

سطح فلنج بزرگ شده سطح تماس را افزایش می دهد: به طور موثر فشار را پخش می کند و از تغییر شکل مواد نرم مانند آلومینیوم و چدن جلوگیری می کند.

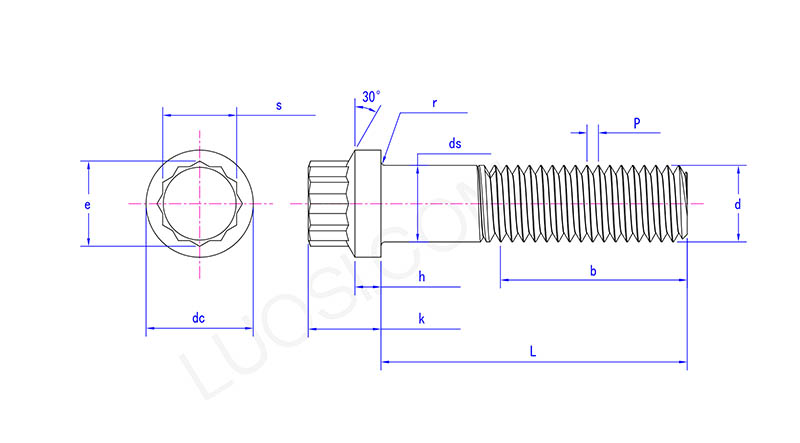

12 Point Flange Screw

دوشنبه	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
حداکثر dc	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc دقیقه	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
dحداکثر s	22	24	27	30	33.0	36	39	42.0	45.0	48	52
دسی دقیقه	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
دقیقه	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
حداکثر ساعت	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
ساعت دقیقه	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
حداکثر k	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k دقیقه	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
حداکثر r	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r دقیقه	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
حداکثر s	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
ثانیه دقیقه	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）پیچ سوکت شش گوش جایگزین

سازگاری با قطر بیرونی سر: پیچ فلنج 12 نقطه ای همان اندازه سوراخ است که پیچ سر استوانه ای استاندارد شش ضلعی دارد، بنابراین می توان آن را مستقیماً بدون تغییر موقعیت سوراخ تعویض کرد و همچنین دوام بیشتری دارد.

(6) طیف کاملی از نمرات با مقاومت بالا

پوشش 8.8 درجه، درجه 10.9، درجه 12.9 و فولاد ضد زنگ A2-70/A4-80، پاسخگوی نیازهای همه سناریوها از ماشین آلات عمومی تا بارهای سنگین شدید.

(7) محلول های غنی مقاوم در برابر خوردگی

ارائه درمان های سطحی مختلف مانند الکترو گالوانیزه، گالوانیزه گرم، پوشش داکرومت، آلیاژ روی نیکل و سیاه کردن، مناسب برای محیط های داخلی، خارجی، دریایی و شیمیایی و غیره.

(8) طیف گسترده ای از زمینه های کاربردی

خودروها (موتورها، گیربکس، شاسی)، هوافضا (قاب موتور، ارابه فرود)، نیروی باد، معدن، پتروشیمی، کشتی، ماشین آلات عمومی و غیره.
