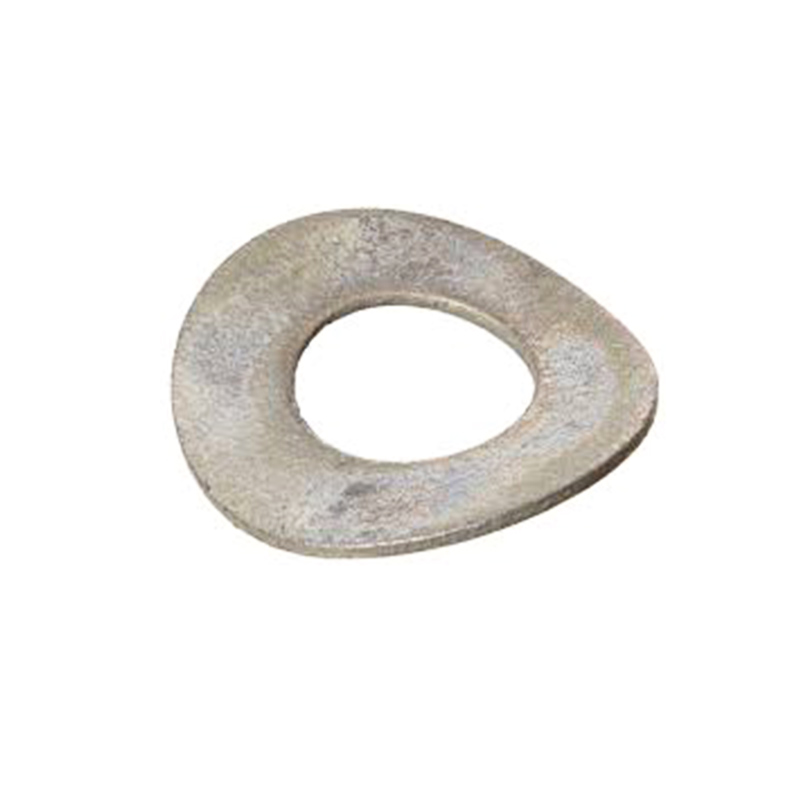

مشخصات واشر فنری منحنی DIN 137A

کارخانه Xiaoguo® در چین واشرهای فنری منحنی سفارشی DIN 137A را تولید می کند. شما می توانید مواد، روش درمان سطح و سایر جزئیات را برای برآورده کردن نیازهای خاص خود انتخاب کنید. فقط مشخصات دقیق خود را به ما اطلاع دهید - ما بسیار خوشحال خواهیم شد که سفارش سفارشی شما را برای شما انجام دهیم.

ارسال استعلام

توضیحات محصول

اصل کار واشر فنری منحنی مشخصات DIN 137A بر اساس تغییر شکل الاستیک فلز است.

(1) حالت رایگان (نصب نشده)

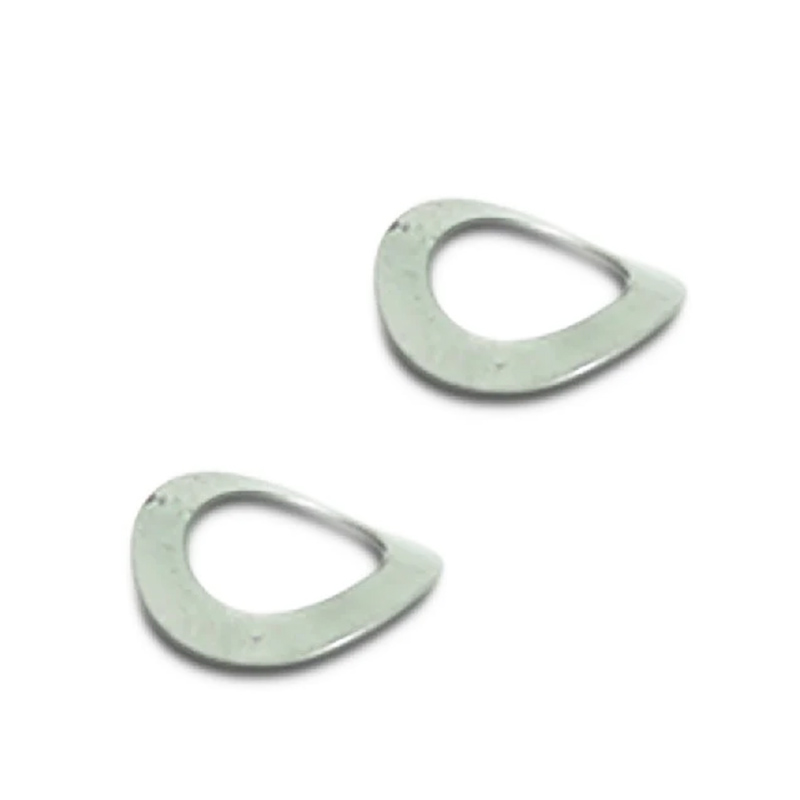

واشر فنری منحنی مشخصات DIN 137A در حالت طبیعی خود مسطح نیست، اما دارای یک برآمدگی قوسی شکل (تک موج) یا چند موج (چند موج) است. در این زمان دارای ارتفاع طبیعی H است که از ضخامت t واشر بیشتر است.

（2）فرایند فشرده سازی (سفت کردن پیچ ها)

هنگامی که پیچ ها یا مهره ها سفت می شوند، واشرها بین سر پیچ/مهره و قطعه کار قرار می گیرند. با افزایش نیروی سفت، شکل قوس یا مواج به تدریج صاف می شود.

در طول فرآیند مونتاژ و سفت کردن، قسمت پایینی پیچ ساختار قوس‌دار را صاف فشار می‌دهد و باعث می‌شود واشر فشار برگشتی الاستیک ایجاد کند.

（3）حفظ پیش بارگذاری (وضعیت کار)

پس از اینکه واشر فنری منحنی مشخصات DIN 137A صاف شد، همیشه می خواهد به شکل قوس اولیه خود بازگردد. این نیروی ترمیم کننده به یک رانش محوری پیوسته تبدیل می شود و روی سر پیچ و سطح قطعه کار فشار می آورد.

پس از اتمام سفت کردن، واشر یک کشش معکوس مداوم را حفظ می کند و دائماً روی سر پیچ و سطح قطعه متصل فشار می آورد.

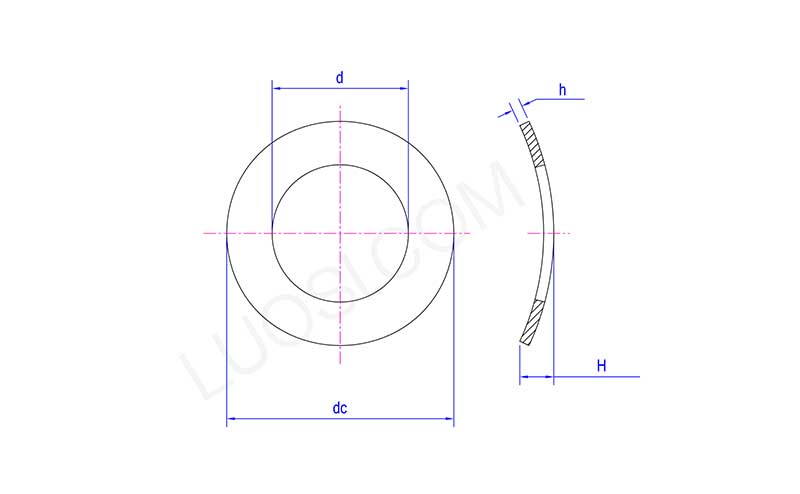

DIN 137A Specifications Curved Spring Washers

دوشنبه	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
د دقیقه	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
حداکثر d	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc دقیقه	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
حداکثر dc	4.5	5.5	6	8	10	11	15	18
H دقیقه	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

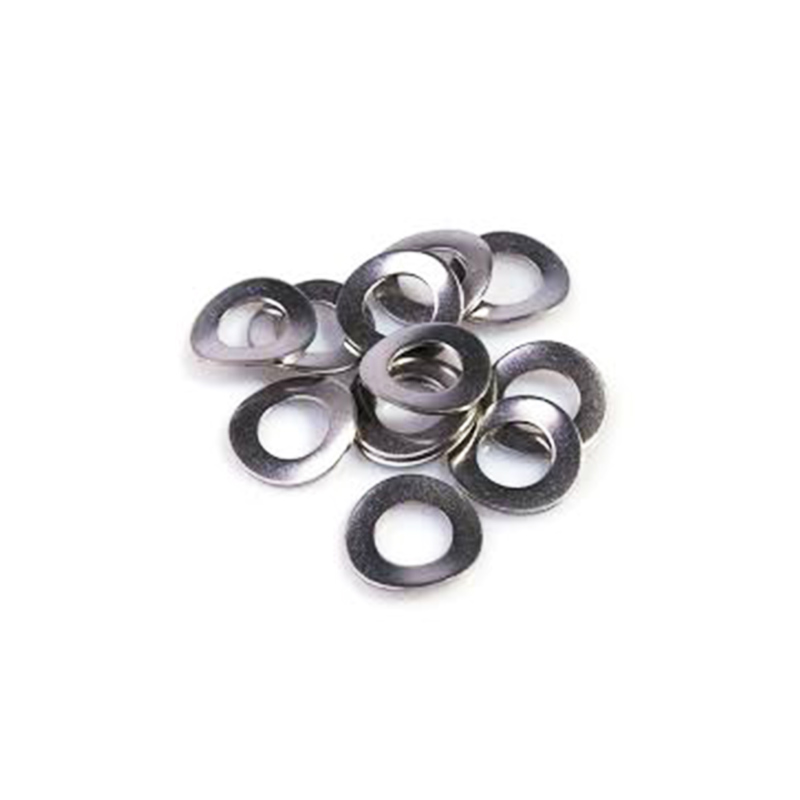

واشر فنری منحنی سفارشی DIN 137A

Xiaoguo® به شما امکان می دهد واشرهای فنری منحنی مشخصات DIN 137A را هر طور که نیاز دارید سفارشی کنید. شما می توانید اندازه، تعداد امواج، مواد، پوشش سطح یا حتی بسته بندی را تغییر دهید. به این ترتیب، هر واشر دقیقاً با طرح شما مطابقت دارد.

（1）شناسه قطر داخلی / قطر بیرونی OD

از M2 تا M100 یا بزرگتر، هر دو قطر داخلی و خارجی را می توان با توجه به نقشه ها سفارشی کرد.

ابزار دقیق اندازه کوچک (M2-M5)، ماشین آلات سنگین اندازه بزرگ (M36-M100)

（2）ضخامت t

محدوده رایج: 0.3 میلی متر - 3.0 میلی متر. برای نیازهای خاص، می تواند نازک تر یا ضخیم تر باشد.

زمانی که کنترل بار و فضای محوری فشرده هستند.

(3) مواد

فولاد فنری، فولاد ضد زنگ A2/A4، PH 17-7، برنز فسفر، مس بریلیم، اینکونل و غیره.

انعطاف پذیری بالا، ضد زنگ، دمای بالا / ضد انفجار / غیر مغناطیسی

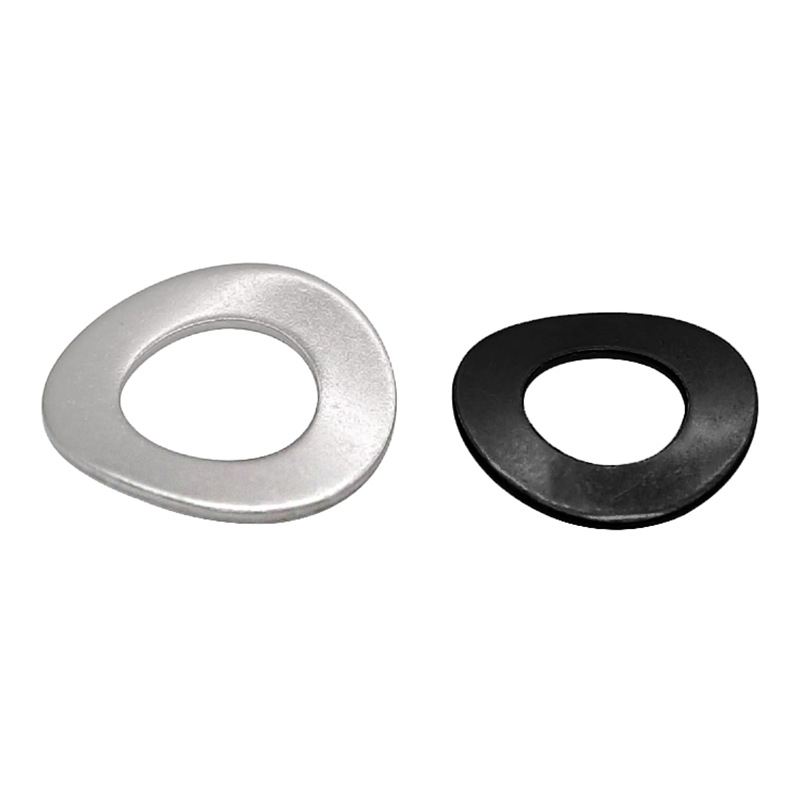

（4）تصفیه سطحی

گالوانیزه کردن، پوشش داکرومت، سیاه کردن، فسفاته کردن، آبکاری نیکل، غیرفعال کردن، غیرفعال کردن کروم سه ظرفیتی و غیره.

ضد زنگ، روغن کاری، عایق، بهبود ضریب اصطکاک
