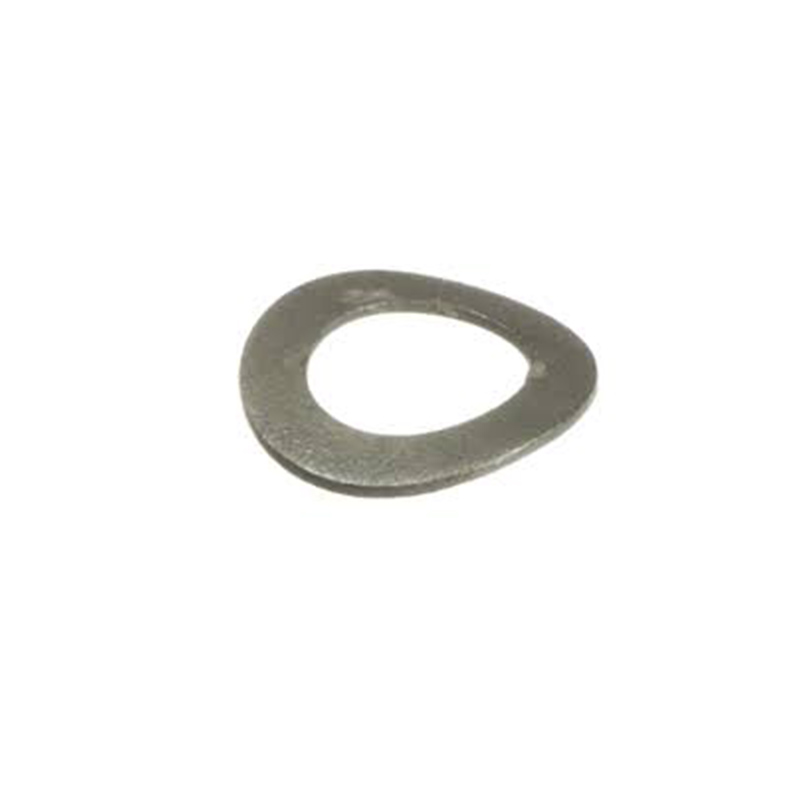

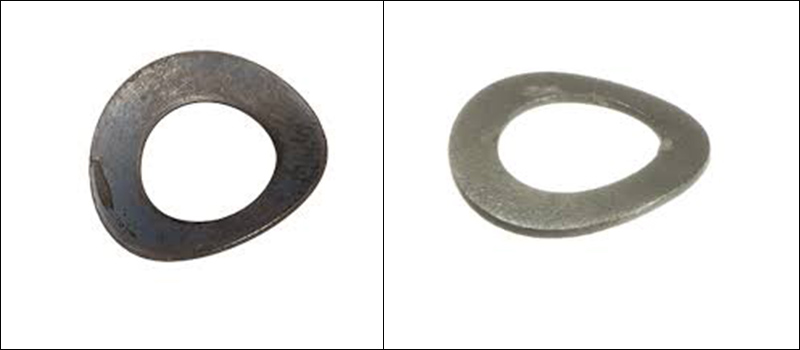

واشر فنری منحنی استیل ضد زنگ

کاربرد واشر فنری منحنی از جنس استنلس استیل در ماشین آلات و ابزار دقیق

واشر فنری منحنی از جنس استنلس استیل، به لطف خواص مواد منحصر به فرد و مزایای ساختاری، به یک انتخاب گسترده برای طراحان و مهندسان ابزار دقیق تبدیل شده است.

【1】 مورد کاربردی معمولی

(1) تصویربرداری تشدید مغناطیسی پزشکی (MRI)

به تداخل میدان مغناطیسی بسیار حساس است. در اجزای دقیق داخل تجهیزات، واشر فنری منحنی استیل با کارایی بالا برای جلوگیری از تداخل میدان‌های الکترومغناطیسی در قرائت‌های تصویربرداری استفاده می‌شود.

(2) رادار لیزری و تجهیزات نوری

در میکروسکوپ های پیشرفته، مکانیسم های تمرکز و چرخش دقیق رادار لیزری، برای از بین بردن شکاف های مکانیکی و اطمینان از چرخش زاویه ای صاف و دقیق استفاده می شود.

（3）ابزار جراحی پزشکی

در ساختار انتقال میکرو ابزارها، واشر فنری منحنی از جنس استنلس استیل نیاز به همکاری با دستگاه تلسکوپی برای ایجاد کشش محوری دقیق دارد.

【2】 مزایای چند بعدی

به طور کلی، واشر فنری منحنی استیل دارای مزایای متعدد زیر است:

(1) استفاده از فضای زیاد: سازه فشرده است، معمولاً فقط 1/3 تا 1/2 چشمه های سنتی است. در برخی از دستگاه های مینیاتوری می توان تا 50 درصد از فضای محوری را ذخیره کرد.

（2）عمر خستگی طولانی: در طول فرآیند طراحی، توزیع تنش یکنواخت است. تحت فشرده سازی مناسب، عمر خستگی آن می تواند به ده ها هزار تا میلیون ها چرخه برسد.

(3) خروجی الاستیک صاف است: می تواند یک نیروی پیش بار قابل پیش بینی و تقریبا خطی را در محدوده تغییر شکل موثر خود ارائه دهد.

(4) پایداری پاسخ مکانیکی: ساختار چند لایه ویژگی تنوع یکنواخت تری را نشان می دهد، که می تواند به طور موثری پاسخ های ارتعاش و ضربه را در طول فرآیند عملیات کاهش دهد و پایداری عملکرد سیستم مکانیکی را بهبود بخشد.

(5) با جذب انرژی ارتعاشی هنگام حرکت قطعات، نویز را کاهش می دهد.

(6) بسته به نیازتان می‌توانید مواد، تعداد موج‌ها و لایه‌های مختلفی را انتخاب کنید – بنابراین برای انواع شرایط کار می‌کند.

【3】 پارامترهای اصلی برای انتخاب

(1) اندازه سوراخ یا قطر پیچ - این به شما می گوید که به چه اندازه واشر نیاز دارید.

(2) مواد - آن را بر اساس جایی که قرار است انتخاب کنید. به عنوان مثال، از فولاد ضد زنگ A4 در محیط های شور یا خورنده استفاده کنید.

(3) بار - میزان پیش بارگیری تجهیزات شما را مشخص کنید، سپس نوع مناسب واشر فنری منحنی فولاد ضد زنگ را انتخاب کنید.

(4) انحراف - اینکه چقدر فضایی برای خم شدن واشر دارید تعیین می کند که چقدر باید فشرده شود.

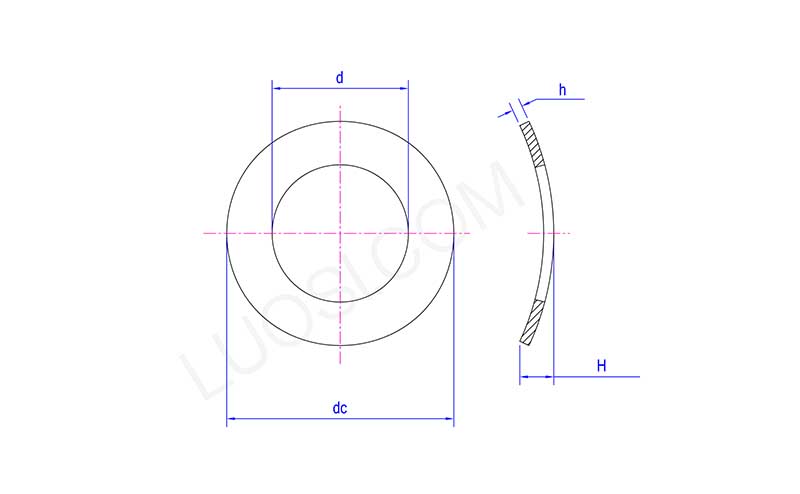

(5) قطر بیرونی و داخلی - اینها باید دقیقاً متناسب با سوراخ نصب باشند.
