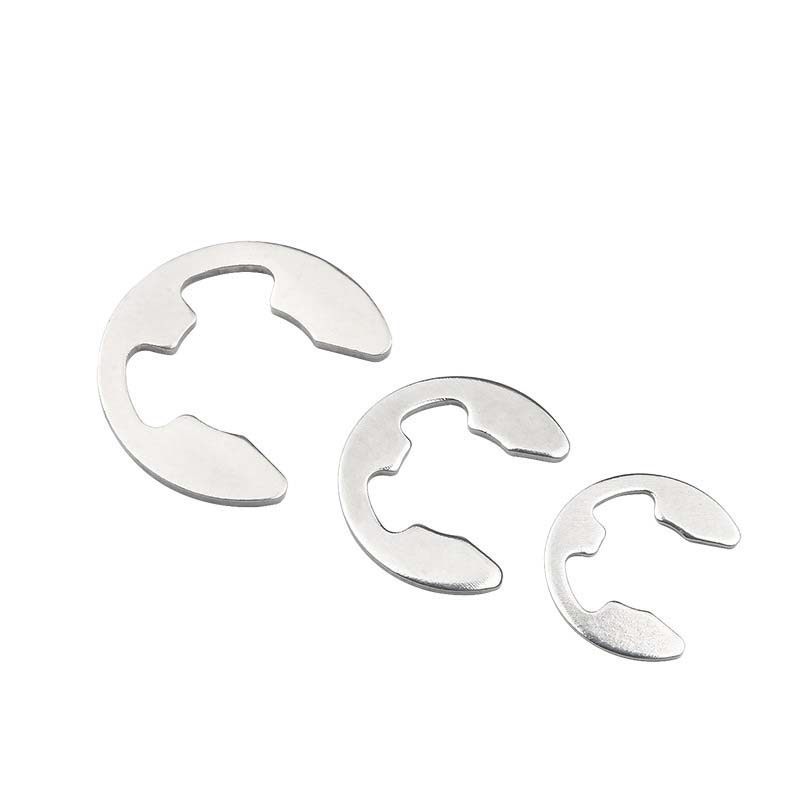

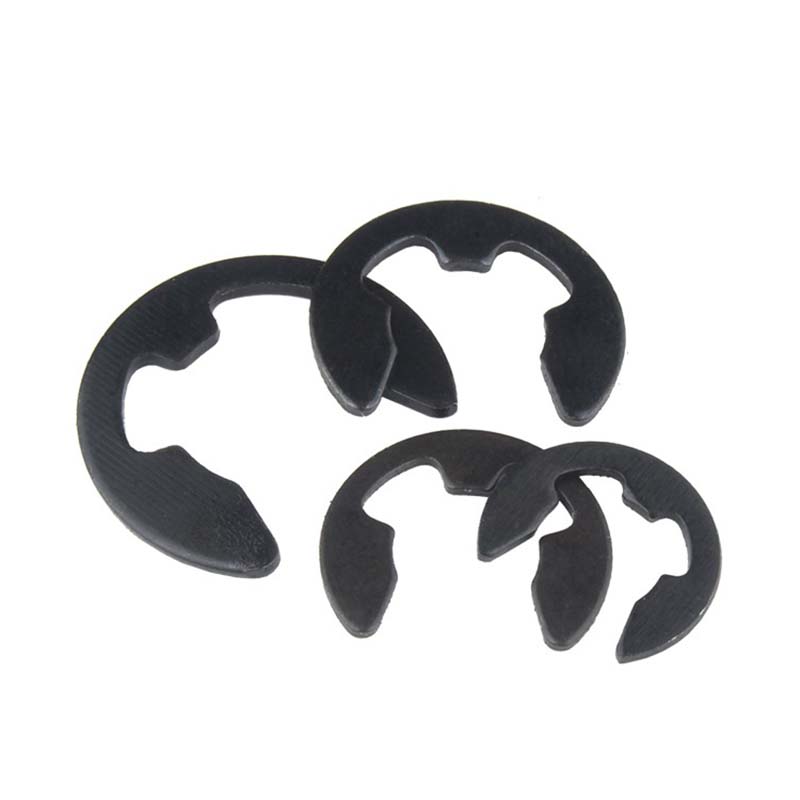

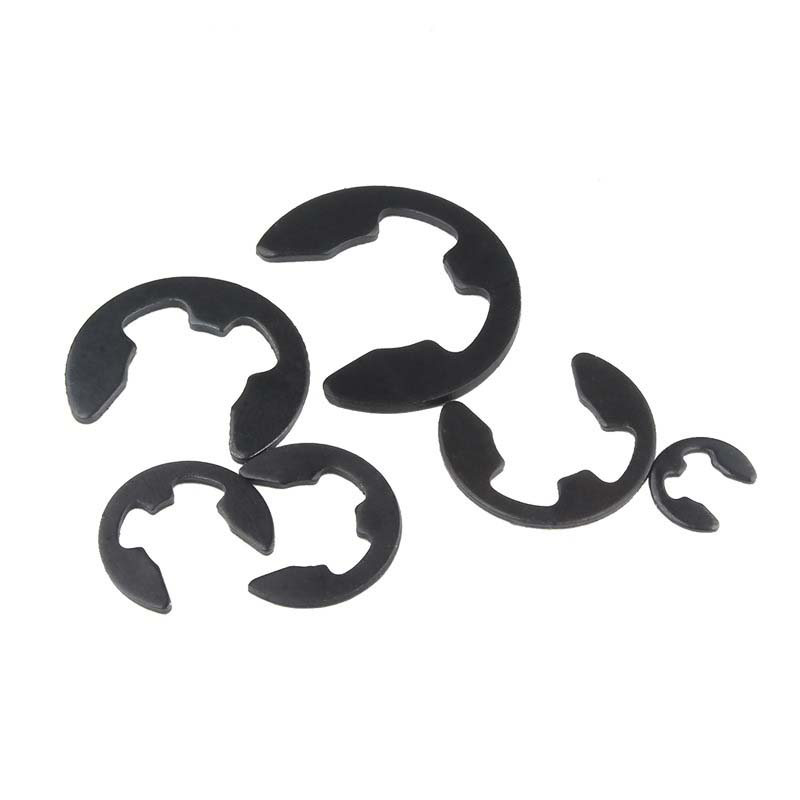

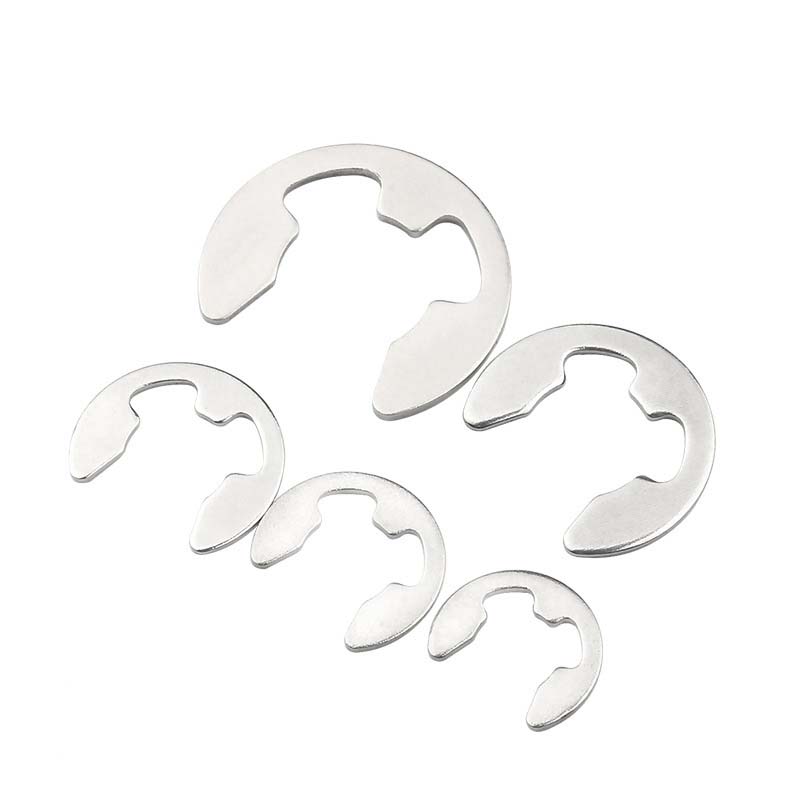

دایره E

E Circlip حلقه نگهدارنده E-Type نیز نامیده می‌شود. دو نوع اصلی وجود دارد: حلقه‌های داخلی برای سوراخ‌های محفظه و حلقه‌های خارجی برای نصب شفت. Xiaoguo® با گواهی‌های ISO تضمین می‌کند که همه محصولات استانداردهای بین‌المللی دقیق را رعایت می‌کنند.

ارسال استعلام

توضیحات محصول

مواد زیادی برای انتخاب E Circlips وجود دارد، مانند فولاد ضد زنگ، فولاد کربن، آلیاژ آلومینیوم یا تیتانیوم و غیره. مواد مناسب را با توجه به نیازها و سناریوهای مختلف انتخاب کنید. حلقه های نگهدارنده الاستیک فولاد ضد زنگ ضد زنگ و مقاوم در برابر خوردگی هستند و برای استفاده در محیط های دریایی یا شیمیایی مناسب تر هستند. حلقه های نگهدارنده الاستیک فولاد کربنی تحت عملیات حرارتی قرار می گیرند تا سختی بالاتری داشته باشند، بنابراین دارای استحکام کششی بالاتری هستند و برای ماشین آلات سنگین مناسب هستند. حلقه نگهدارنده الاستیک آلیاژ آلومینیوم یا تیتانیوم یک حلقه نگهدارنده سبک وزن است که قوی و بادوام است. Inconel® آلیاژی است که می تواند دماهای شدید را تحمل کند و برای استفاده در محیط های انرژی مناسب است. انتخاب مواد مناسب می تواند هزینه های غیر ضروری را کاهش دهد، دفعات تعویض را کاهش دهد و در برابر سایش مقاوم و بادوام باشد. Xiaoguo® مطابق با استانداردهای صنعتی مانند DIN، ISO و ANSI تولید می کند و کیفیت آن تضمین شده است.

برنامه

گیره های E در تنظیمات مکانیکی که باید قطعات را محکم در جای خود نگه دارید بسیار مفید هستند. آنها یاتاقان ها را در داخل موتورها، دنده ها را در گیربکس ها و پیستون ها را در سیستم های هیدرولیک نگه می دارند. برای اتومبیل ها، آنها در تنظیمات محور و سیستم های ترمز استفاده می شوند، در حالی که در کارخانه ها، آنها را در تسمه نقاله و شفت پمپ پیدا خواهید کرد. در الکترونیک، حلقه‌های نگهدارنده کوچک مانع حرکت اتصالات می‌شوند. آنها حتی در تنظیمات انرژی سبز کار می کنند، مانند جعبه دنده در توربین های بادی. با جلوگیری از لغزش محوری قطعات، این حلقه‌ها باعث می‌شوند ماشین‌ها به طور پیوسته‌تر کار کنند، زمان تعمیر و نگهداری را کاهش دهند و تجهیزات را در بسیاری از زمینه‌ها مانند روباتیک، ابزارهای پزشکی و ماشین‌های سنگین عمر طولانی‌تری داشته باشند.

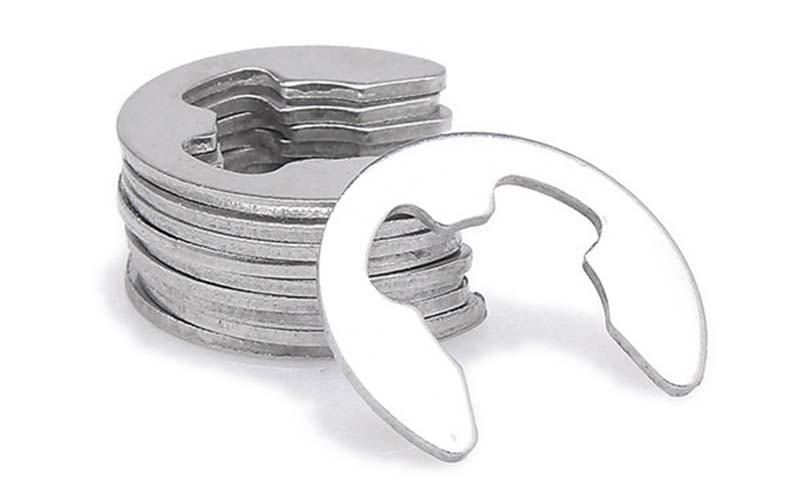

E Circlip

اندازه

س: چگونه اندازه و نوع دایره ای مناسب را انتخاب کنیم؟

پاسخ: هنگام انتخاب حلقه مناسب، باید به اندازه سوراخ یا شفت، مشخصات شیار و مقدار بار محوری که باید تحمل کند، توجه کنید. از ابزارهای مناسب برای اندازه گیری دقیق قطر شفت/ سوراخ و عمق/عرض شیار استفاده کنید. راهنماها یا نمودارهای Xiaoguo® (مانند DIN 471/472 یا ANSI B27.1) را بررسی کنید تا این اندازه‌گیری‌ها را با اندازه‌های استاندارد حلقه مطابقت دهید.

برای تنظیمات سفارشی، به این فکر کنید که آیا بار ثابت است یا در طول زمان تغییر می کند. حلقه های مارپیچی برای بارهایی که به جهات مختلف فشار می آورند بهتر هستند، در حالی که حلقه های مخروطی برای قطعات در حال چرخش با سرعت بالا به خوبی کار می کنند. اگر مطمئن نیستید، می توانید در مورد انجام تست FEA از ما بپرسید تا مطمئن شوید که حلقه می تواند استرس های کار را تحمل کند.

اشتباه گرفتن اندازه کار بزرگی است، می تواند باعث خم شدن حلقه، آسیب به شیار یا حتی باعث از کار افتادن کل مجموعه شود. بنابراین برای اندازه گیری دقیق وقت بگذارید و حلقه را با آنچه کار نیاز دارد مطابقت دهید.

دوشنبه	Φ2	Φ2.5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ8	Φ9	Φ12	Φ15
حداکثر d	2	2.5	3	3.5	4	5	6	8	9	12	15
د دقیقه	1.86	2.36	2.86	3.32	3.82	4.82	5.82	7.78	8.78	11.73	14.73
n حداکثر	1.825	2.325	2.625	3.125	3.65	4.65	5.65	7.68	8.18	10.715	13.215
n دقیقه	1.575	2.075	2.375	2.875	3.35	4.35	5.35	7.32	7.82	10.285	12.785
حداکثر ساعت	0.4	0.4	0.6	0.6	0.8	0.8	1	1	1	1.2	1.5
ساعت دقیقه	0.36	0.36	0.55	0.55	0.73	0.73	0.91	0.91	0.91	1.11	1.39
حداکثر dc	5	6	7	8	9	10	12	16	18	24	30

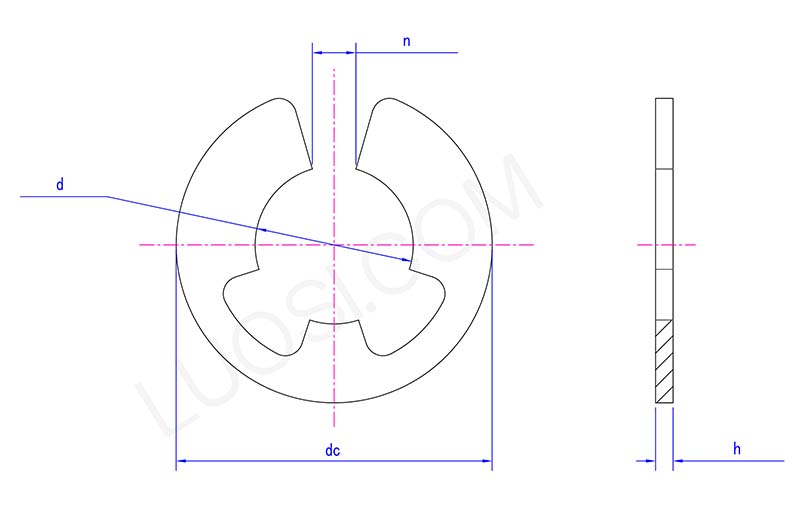

E Circlip Structure diagram

مواد محصول

E Circlip عمدتا از مواد فلزی ساخته شده است که نوع خاص آن بر اساس محیط برنامه و الزامات انتخاب شده است. فولاد کربنی رایج ترین ماده است که مقرون به صرفه است و دارای استحکام اولیه است و برای محیط های عمومی داخلی بدون نیاز به مقاومت در برابر خوردگی بالا مناسب است. این گیره های فولاد کربنی معمولاً برای جلوگیری از زنگ زدگی با گالوانیزه یا الکتروفورز سطحی کار می شوند. برای سناریوهایی که نیاز به مقاومت در برابر خوردگی بالاتری دارند، مانند تجهیزات در فضای باز یا محیط های مرطوب، از فولاد ضد زنگ استفاده می شود. نمرات فولاد ضد زنگ معمولی شامل 304 و 316 است که می توانند به طور موثر در برابر اکسیداسیون و خوردگی مقاومت کنند. در برخی از کاربردهای با دمای بالا یا استحکام بالا، مانند محفظه موتور خودرو، فولاد آلیاژی برای افزایش مقاومت در برابر حرارت و استحکام کششی استفاده می شود. تعداد کمی دایره E برای سناریوهای بار سبک خاص از آلیاژ آلومینیوم ساخته شده است که سبک وزن و پردازش آسان است. انتخاب مواد به طور مستقیم بر عمر مفید و عملکرد گیره تأثیر می گذارد، بنابراین با عواملی مانند رطوبت محیطی، دما، ظرفیت باربری و خطرات خوردگی تعیین می شود.
