E نوع Snap Ring

حلقه‌های ضربه‌گیر نوع E معمولاً در سیستم‌های مکانیکی برای جلوگیری از حرکت محوری یاتاقان‌ها، چرخ‌دنده‌ها یا شفت‌ها استفاده می‌شوند. مشتریان به Xiaoguo® برای قیمت رقابتی آن بدون به خطر انداختن دوام مواد اعتماد دارند.

مدل:DIN 6799-1981

ارسال استعلام

توضیحات محصول

این حلقه گیر از نوع E یک حلقه نگهدارنده داخلی است که در مواد مختلف برای انجام کارهای مختلف وجود دارد. انواع فولاد ضد زنگ مانند 304 یا 316 برای مناطق مرطوب و یا دارای مواد شیمیایی سنگین مناسب هستند. فولاد درجه 410 سخت‌تر در زیر سایش بهتر مقاومت می‌کند. حلقه‌های فولاد کربن ارزان‌تر هستند، اما همچنان قوی هستند، به خصوص با پوشش ضد زنگ. مس بریلیم برای کارهای الکتریکی یا مناطق قابل اشتعال کار می کند زیرا جرقه نمی زند. پلاستیک‌ها (مانند نایلون) در برابر مواد شیمیایی مقاومت می‌کنند و صدا را در تنظیمات سبک‌تر کاهش می‌دهند. برای کارخانه‌های بسیار سخت، فلزات سخت‌تری مانند Hastelloy® یا Monel® استفاده می‌شوند. بیشتر این مواد از نظر ایمنی و قوانین زیست محیطی (مانند RoHS) بررسی می شوند، بنابراین برای صنایع تحت نظارت مناسب هستند.

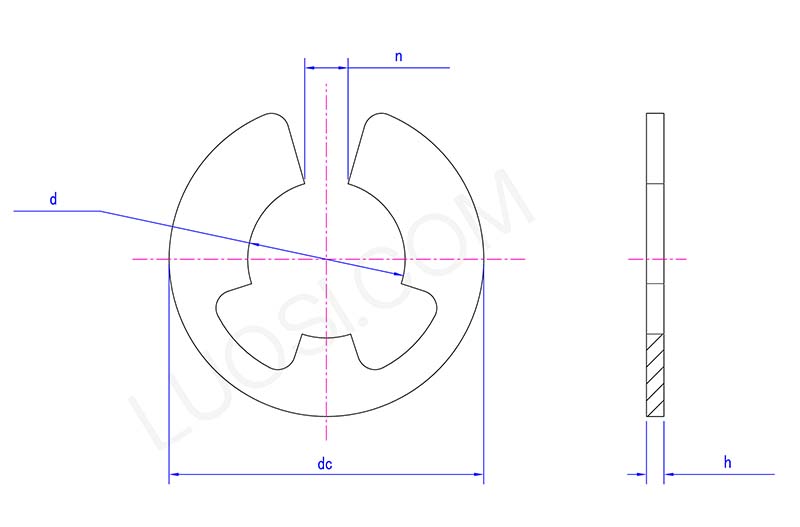

E type snap ring Structure diagram

دوشنبه	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
حداکثر d	5	6	7	8	9	10	12	15	19	24	30
د دقیقه	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
حداکثر ساعت	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
ساعت دقیقه	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n حداکثر	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n دقیقه	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
حداکثر dc	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

بازرسی و نگهداری منظم

برای ماندگاری بیشتر حلقه‌های ضربه‌ای نوع E، هر چند وقت یک‌بار آن‌ها را از نظر زنگ زدگی، ترک‌خوردگی یا خمش بررسی کنید، به‌ویژه در ماشین‌های سنگین. شیارهای آنها را تمیز نگه دارید تا کثیفی با نحوه قرار گرفتن آنها در هم نخورد. اگر مقدار زیادی مالش وجود دارد، گریس اضافه کنید تا به نرم‌تر شدن چیزها کمک کنید.

هنگام نصب، از کشش بیش از حد یا فشار زیاد آنها خودداری کنید، که به مرور زمان حلقه را ضعیف می کند. اگر آسیب دیدید، آنها را تعویض کنید. مواد اضافی را در یک مکان خشک (نه خیلی گرم یا سرد) نگهداری کنید تا از تخریب مواد جلوگیری کنید. برای جابجایی ایمن تر از انبردست حلقه ای استفاده کنید.

تاثیر عوامل محیطی

س: عوامل محیطی مانند دما یا رطوبت چگونه بر عملکرد حلقه نگهدارنده داخلی تأثیر می گذارد؟

پاسخ: اگر متریال نامناسبی را انتخاب کنید، گرما یا رطوبت زیاد می‌تواند حلقه ضربه‌گیر نوع E را خراب کند. حلقه‌های فولادی کربنی (آنهایی که قوی‌تر هستند) در مناطق مرطوب زنگ می‌زنند مگر اینکه پوشش مقاوم در برابر زنگ‌زدگی داشته باشند. فولادهای ضد زنگ (مانند گریدهای معمولی 304/316) به خوبی در برابر رطوبت مقاومت می کنند اما در دمای بالای 400 درجه سانتیگراد شروع به از دست دادن استحکام می کنند. برخی از فولادهای ضد زنگ یا فلزات ویژه در دماهای انجماد انعطاف پذیر می مانند. اگر مواد شیمیایی مانند اسیدها یا حلال ها دخیل هستند، پوشش غیر واکنشی (مانند تفلون) را انتخاب کنید.

ما یک تیم حرفه ای داریم که می تواند مناسب را توصیه کندمحصولاتبر اساس سناریوهای استفاده و الزامات، و همچنین ارائه خدمات سفارشی.

مشخصات محصول و نمرات

حلقه Snap نوع E دارای درجه های مشخصه مشخص برای رفع نیازهای مختلف برنامه است و مشخصات عمدتاً بر اساس اندازه، مواد و ظرفیت باربری تعیین می شود. از نظر اندازه، پارامترهای کلیدی شامل قطر داخلی، قطر بیرونی و ضخامت است، با محدوده قطر داخلی مشترک از 3 میلی متر تا 50 میلی متر برای گریدهای استاندارد. این اندازه ها به گونه ای طراحی شده اند که با ابعاد معمولی شفت و سوراخ در مجموعه های مکانیکی مطابقت داشته باشند. نمرات مواد بر اساس مواد پایه تقسیم می شوند، مانند درجه فولاد کربنی (SWRM12) و درجه فولاد ضد زنگ (SUS304، SUS316)، که در آن نمرات فولاد کربنی برای سناریوهای بار عمومی و نمرات فولاد ضد زنگ برای الزامات مقاوم در برابر خوردگی است. درجه های باربر بر اساس حداکثر بار محوری که می توانند تحمل کنند طبقه بندی می شوند، با درجه پایین (تا 500 نیوتن) برای تجهیزات بار سبک مانند موتورهای کوچک و درجه بالا (بیش از 2000 نیوتن) برای ماشین آلات سنگین مانند گیربکس های خودرو. هر درجه مشخصات روی بسته بندی محصول مشخص شده است و کاربران باید بر اساس الزامات مونتاژ خاص و شرایط عملیاتی، درجه مناسب را انتخاب کنند.
