پیچ ماشین سر مربعی درجه A

پیچ ماشین سر مربعی Xiaoguo® Grade A موجود در انبار دارای طراحی مربع با سر مربع است. آنها می توانند به قفل مکانیکی ضد پیچ خوردگی دست یابند که می تواند سطوح ایمنی را در محیط های کاری خاص افزایش دهد.

ارسال استعلام

توضیحات محصول

پیچ ماشین سر مربعی درجه A نوعی بست با سر مربع است. از یک سر مربع و یک قسمت میله رزوه ای تشکیل شده است. معمولاً همراه با مهره های مربعی یا مهره های شش ضلعی استفاده می شود یا می توان آن را مستقیماً در سوراخ های رزوه دار پیچ کرد. پیچ و مهره های سر مربعی از قرن 19 تا اوایل قرن 20 اتصال اصلی بودند. آنها به دلیل سهولت آهنگری و عملکرد ضد پیچش عالی در ساخت و سازهای زیرساختی مانند پل ها و راه آهن به طور گسترده ای مورد استفاده قرار گرفتند. امروزه به لطف مزایای طراحی منحصر به فرد خود، همچنان در ماشین آلات سنگین، خطوط راه آهن، تعمیر و نگهداری تجهیزات و بازسازی ساختمان های قدیمی نقش دارد.

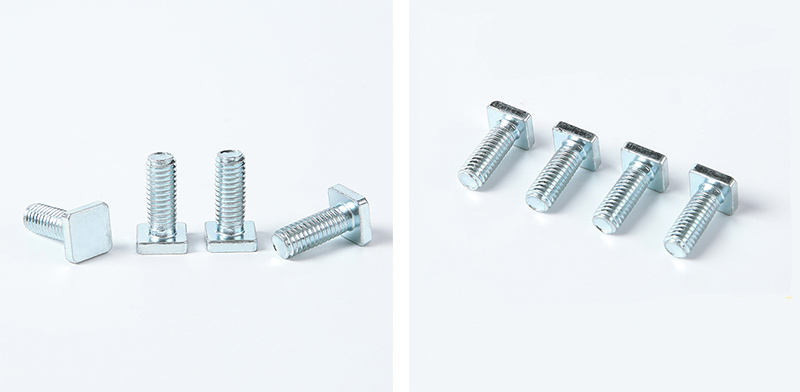

Grade A Square Head Machine Bolt

ویژگی های ساختاری

خلاصه ای از ویژگی های ساختاری پیچ ماشین سر مربعی درجه A: همبستگی بین ویژگی های هندسی و طراحی عملکردی.

اجزای ساختاری ویژگی های کلیدی توابع اصلی

سر مربع شکل، اضلاع مخالف پهن، ارتفاع زیاد. انتقال گشتاور بالا، عملکرد ضد لغزش، مناسب برای مونتاژ کور، و مناسب برای چاپ علائم را فراهم می کند.

گردن گردن صاف (ضد چرخش)، فلنج (برینگ)، پین کوتاه (هدایت) ضد چرخش مکانیکی، محافظت از سطح قطعه کار، هدایت سوراخ کور

بخش شفت نیمه رزوه ای (بخش شفت صاف) در برابر بار برشی مقاومت می کند، موقعیت دقیق را فراهم می کند و از تمرکز تنش در رزوه ها جلوگیری می کند.

قسمت رزوه ای عمدتاً دندانه های درشت، تحمل 6 گرم. اتصال با استحکام بالا، به طور قابل اعتماد با مهره همکاری می کند.

نوع انتهایی انتهای صاف / انتهای پخ / انتهای استوانه‌ای مناسب برای شرایط مختلف نصب

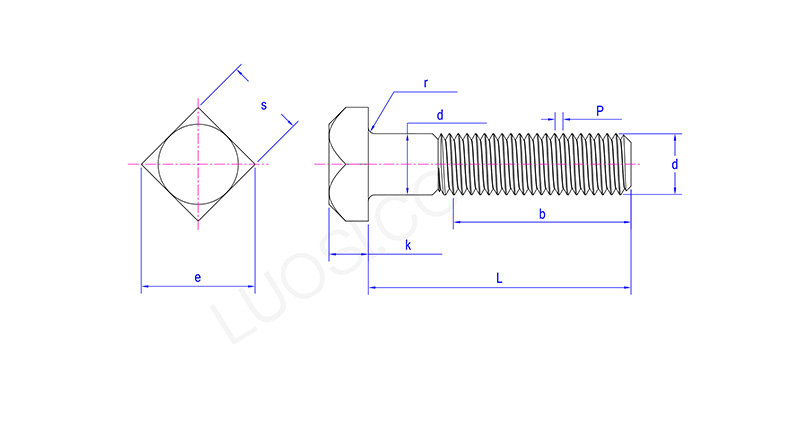

Grade A Square Head Machine Bolt

دوشنبه	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
dحداکثر s	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
حداکثر s	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
ثانیه دقیقه	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
حداکثر	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
دقیقه	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
حداکثر k	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k دقیقه	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
حداکثر r	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r دقیقه	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

آماده سازی قبل از استفاده

قبل از اینکه بخواهید از پیچ ماشین سر مربعی درجه A استفاده کنید، توصیه می کنیم این موارد را بررسی کنید.

（1）تطابق مشخصات پیچ را تایید کنید

مشخصات رزوه: اطمینان حاصل کنید که قطر رزوه و گام پیچ سر مربعی دقیقاً مشابه مهره یا سوراخ رزوه شده منطبق است.

انتخاب طول: طول پیچ باید به گونه ای باشد که پس از سفت شدن مهره، ۲ تا ۳ رزوه کامل در انتهای پیچ نمایان شود.

ابعاد کناری سر: اطمینان حاصل کنید که عرض سر مربع با اندازه دهانه آچار استفاده شده مطابقت دارد.

درجه قدرت: درجه مناسب را در صورت نیاز انتخاب کنید.

（2）موقعیت سوراخ قطعه کار را بازرسی کنید

سوراخ گرد در مقابل سوراخ مربع: پیچ های معمولی سر مربعی می توانند از سوراخ گرد عبور کنند. با این حال، اگر نیاز به ضد چرخش باشد، باید یک سطح نصب از قبل سوراخ شده برای سوراخ مربعی روی قطعه کار ایجاد شود، که اجازه می دهد تا گردن مربعی را وارد کنید.

تحمل قطر: قطر سوراخ گرد باید 0.5 تا 1.0 میلی متر بزرگتر از قطر ساقه پیچ باشد.

گرد کردن گوشه سوراخ: اگر سر پیچ و مهره ماشین سر مربعی درجه A باید کاملاً به سطح قطعه کار بچسبد، سوراخ باید گرد یا فرو رفته شود.

(3) تمیز کردن و روغن کاری

لکه های روغن، براده های آهن، پوشش های قدیمی و سایر زباله ها را از نخ ها پاک کنید.

برای مواد فولادی ضد زنگ یا محیط های با دمای بالا، استفاده از ماده ضد چسبندگی یا گریس روان کننده دی سولفید مولیبدن روی رزوه ها توصیه می شود.

برای پیچ و مهره های فولادی کربن معمولی می توان مقدار کمی روغن برای کاهش ضریب اصطکاک اعمال کرد.
