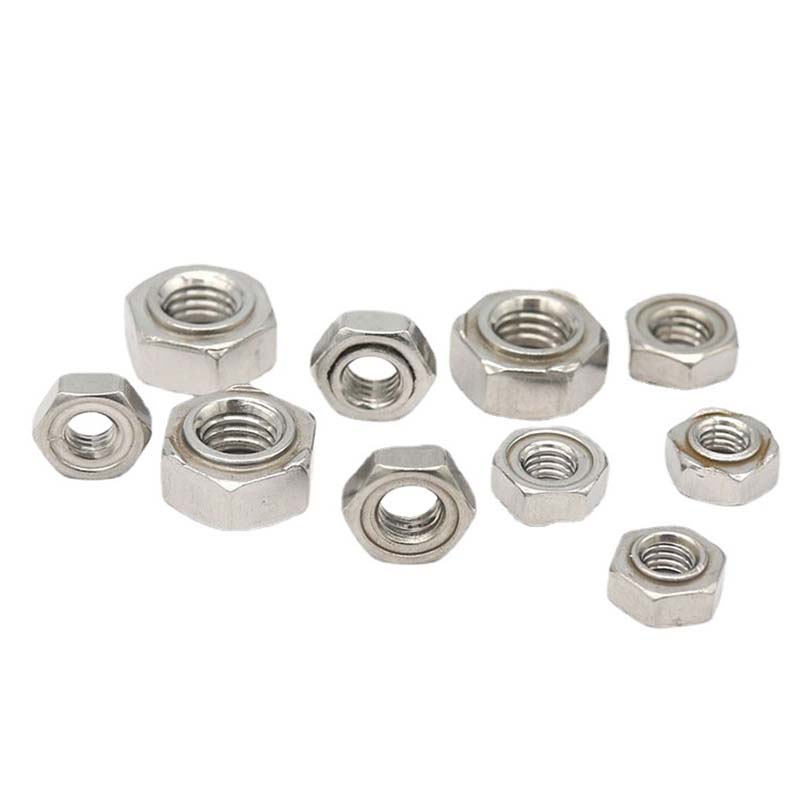

مهره شش گوش متریک برای جوشکاری طرح مقاومتی

مهره های شش گوش متریک برای جوشکاری طرح مقاومتی در واحدهای متریک اندازه می شوند و به طور خاص برای جوشکاری نقطه ای مقاومتی طراحی شده اند. در طول فرآیند جوشکاری، برآمدگی های کوچک ذوب می شوند و با فلز پیوند می خورند. تامین کنندگان Xiaoguo® می توانند نمونه های رایگان ارائه دهند.

مدل:BS 7670-1-4-1993

ارسال استعلام

توضیحات محصول

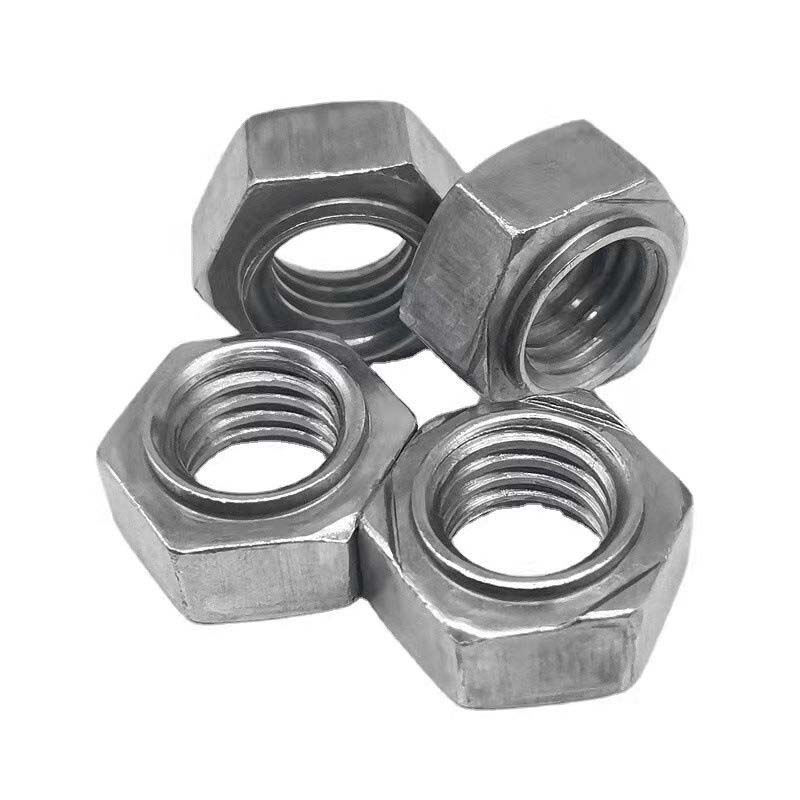

مهره های شش ضلعی متریک برای جوشکاری پیش بینی مقاومتی دارای شکل شش ضلعی هستند که استفاده از آچار را برای سفت کردن راحت می کند. در یک طرف مهره، چندین نقطه لحیم کاری کوچک بیرون زده وجود دارد، در حالی که در طرف دیگر، سوراخ های استاندارد متریک رزوه ای وجود دارد.

جزئیات محصول

مهره های شش گوش جوشکاری پیش بینی مقاومت متریک دارای برجستگی های کوچکی در پایین هستند. هنگامی که الکترودهای جوشکاری به سمت پایین فشار می‌آورند، جریان از این برجستگی‌ها عبور می‌کند و فوراً برآمدگی‌ها را ذوب می‌کند و مهره را با صفحه فلزی زیرین ترکیب می‌کند. این فرآیند سریع و خودکار است و برای خطوط تولید در مقیاس بزرگ در صنایع خودروسازی یا لوازم خانگی بسیار مناسب است.

مهره های شش گوش متریک برای اندازه های پوشش جوشکاری برجستگی مقاومتی مانند M6، M8 و M10. گام (به عنوان مثال، 1.0 یا 1.25) باید با پیچ و مهره های شما مطابقت داشته باشد. اندازه مهره شش گوش (به عنوان مثال، مهره شش گوش برای M6 10 میلی متر است) آچار مورد نیاز برای مرحله بعدی را تعیین می کند.

دوشنبه	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
حداکثر d1	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 دقیقه	4.395	5.895	6.87	7.87	10.34	12.34	14.64
و دقیقه	8.15	9.83	10.95	12.02	15.38	18.74	20.91
حداکثر ساعت	0.55	0.65	0.7	0.75	0.9	1.15	1.4
ساعت دقیقه	0.45	0.55	0.6	0.6	0.75	1	1.2
حداکثر h1	0.25	0.35	0.4	0.4	0.5	0.65	0.8
ساعت 1 دقیقه	0.15	0.25	0.3	0.3	0.35	0.5	0.6
حداکثر s	7.5	9	10	11	14	17	19
ثانیه دقیقه	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H max	3	3.5	4	5	6.5	8	10
H دقیقه	2.75	3.2	3.7	4.7	6.14	7.64	9.64

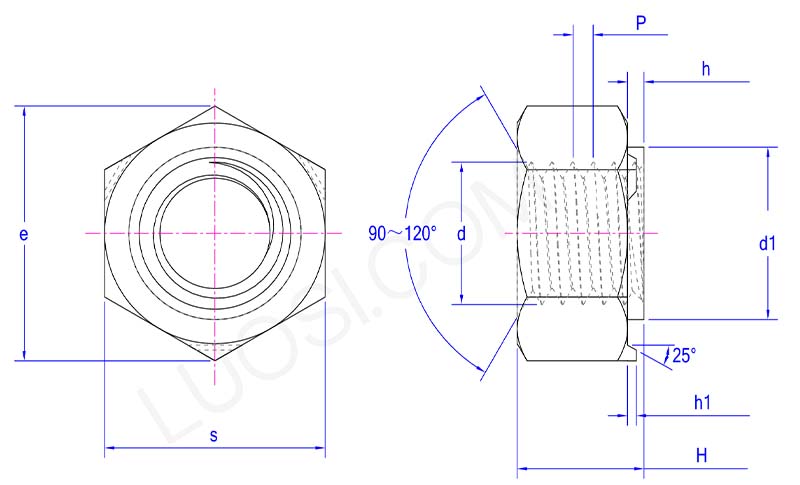

parameter of Metric hex nuts for resistance projection welding

برای جوشکاری پیش بینی مقاومتی، هنگام استفاده از مهره های شش گوش متریک، سطح را تمیز نگه دارید. روغن یا زنگ زدگی می تواند به جوش آسیب برساند. اطمینان حاصل کنید که الکترودها در یک راستا و شکل خوب هستند. الکترودهای آسیب دیده می توانند منجر به جوشکاری ضعیف شوند. به "پاشیدن" (پرواز جرقه) توجه کنید که معمولاً نشان دهنده خطای تنظیم است و ممکن است جوش امن نباشد.

ویژگی های محصول

مهره‌های شش گوش متریک برای جوشکاری مقاومتی، گشتاور بیشتری را هنگام سفت کردن یا شل کردن پیچ‌ها فراهم می‌کنند و عملکرد صاف و آسان بدون لغزش را تضمین می‌کنند. آنها همچنین از تراز منظم نقاط جوش و توزیع یکنواخت گرما در حین جوشکاری اطمینان می دهند. آنها محکم به اجزای جوش داده شده می چسبند و اتصال ایمن ایجاد می کنند.

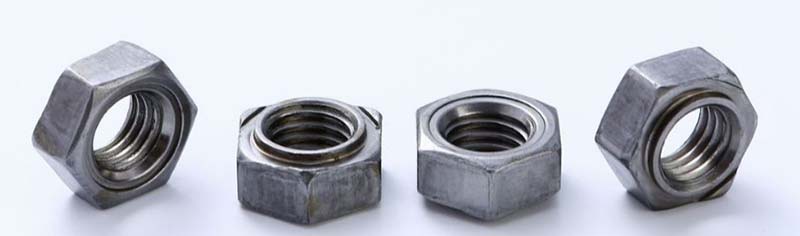

Metric hex nuts for resistance projection welding
