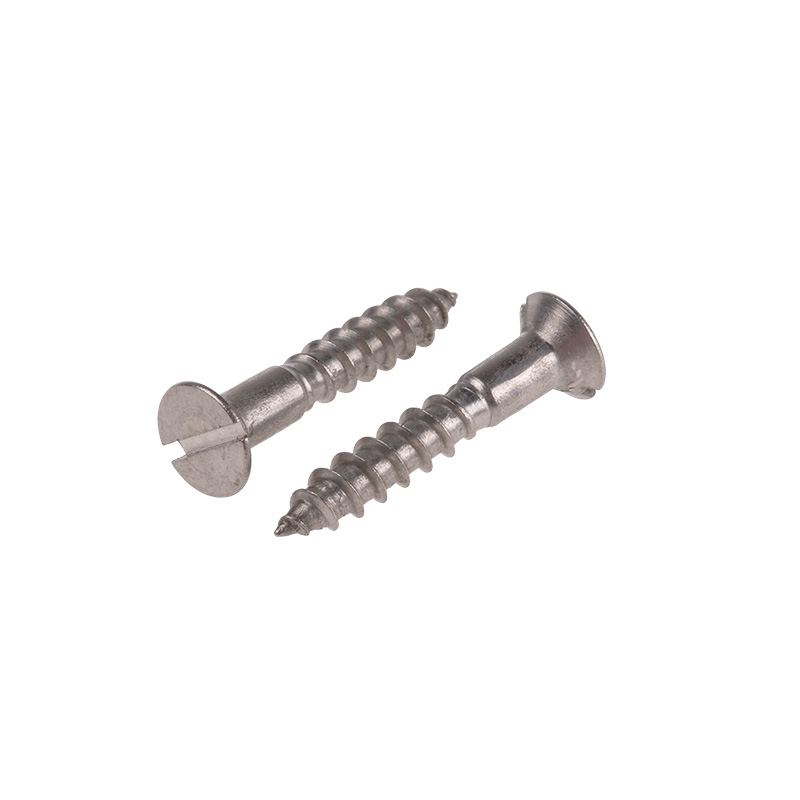

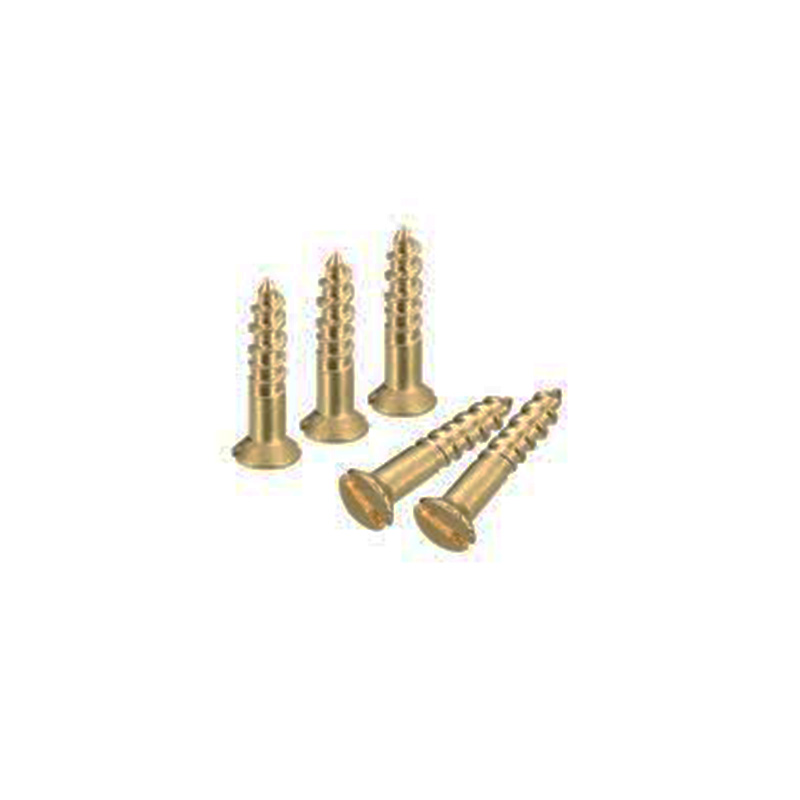

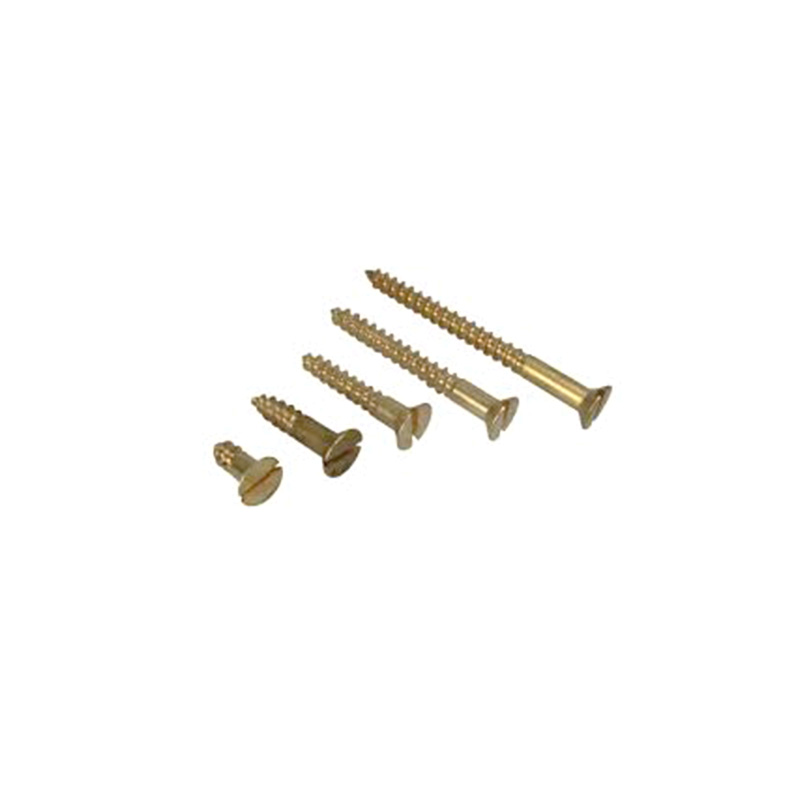

پیچ خود ضربه زن سر چوبی متلاشی شده

پیچ خودکار چوبی سر متقابل شکاف دار نوعی اتصال دهنده نجاری با سر مخروطی (با زاویه مخروطی 90 درجه) و یک شیار شکافدار در بالا است. سر را می توان به طور کامل در سوراخ های مخروطی از قبل برش خورده چوب قرار داد و پس از سفت شدن، سر با سطح چوب همسطح یا کمی پایین تر از آن قرار می گیرد. بدنه پیچ دارای رزوه های چوبی عمیق و درشت است و دم آن یک سر نوک تیز مخروطی است. می توان آن را مستقیماً در چوب پیچ کرد (برای چوب های سخت یا قطرهای بزرگ، توصیه می شود از قبل سوراخ کنید). این پیچ خود کوبنده چوبی سر متقابل شکافدار برای اتصال و تثبیت محصولات چوبی که به سطح صاف و بدون سر در معرض نیاز دارند، مناسب است.

ویژگی های ساختاری

ویژگی های ساختاری پیچ خود کوب سر چوبی شکاف دار در پنج قسمت معرفی می شود.

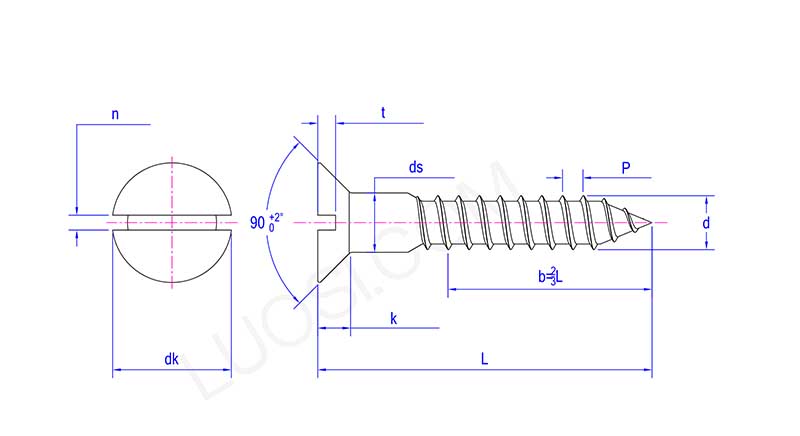

ساختار سر

1. شکل سر: مخروطی، مانند یک قیف، معمولا با زاویه مخروطی 90 درجه. سطح بالایی سر صاف است و طرفین آن متمایل است.

2. بعد سر: قطر بیرونی سر حدود 1.8 تا 2.2 برابر قطر رزوه پیچ است و ارتفاع سر حدود 0.5 تا 0.6 برابر قطر رزوه است.

3. استفاده از هد: پس از بستن این پیچ خودکشی سر چوبی شکافدار، کل سر پیچ در سوراخ مخروطی از پیش ساخته شده روی چوب قرار می گیرد. هم سطح یا کمی زیر سطح چوب می ماند و بیرون نمی آید.

طراحی شیار مستقیم

1. نوع درایو شیار مستقیم است. شیار مستقیماً از وسط به دو طرف می رود.

2. عرض شکاف از 0.6 میلی متر تا 2.0 میلی متر متغیر است، عمق شکاف 0.3 میلی متر تا 0.8 میلی متر است. هر دو انتهای شکاف با گوشه های گرد ساخته شده است.

3. ویژگی های شیار: می توان آن را توسط رایج ترین پیچ گوشتی سر صاف هدایت کرد.

ساختار میله ای

1.فرم میله ای: به انواع نخ کامل و رزوه جزئی تقسیم می شود.

ساختار نخ

1. نوع نخ: نخ چوب معمولی، نخ مکانیکی معمولی نیست.

2. پروفایل: زاویه پروفیل دندان تقریباً 60 درجه است، اما نوک دندان بسیار تیز است و پایه دندان دارای انتقال قوس صاف است.

3. فاصله دندانی: نسبتاً گسترده است.

ساختار نوک

1. شکل نوک: نوک مخروطی، با مخروطی تقریباً 30-45 درجه. نوک آن بسیار تیز نیست. در عوض، دارای یک سطح صاف بسیار کوچک یا یک سر گرد است.
