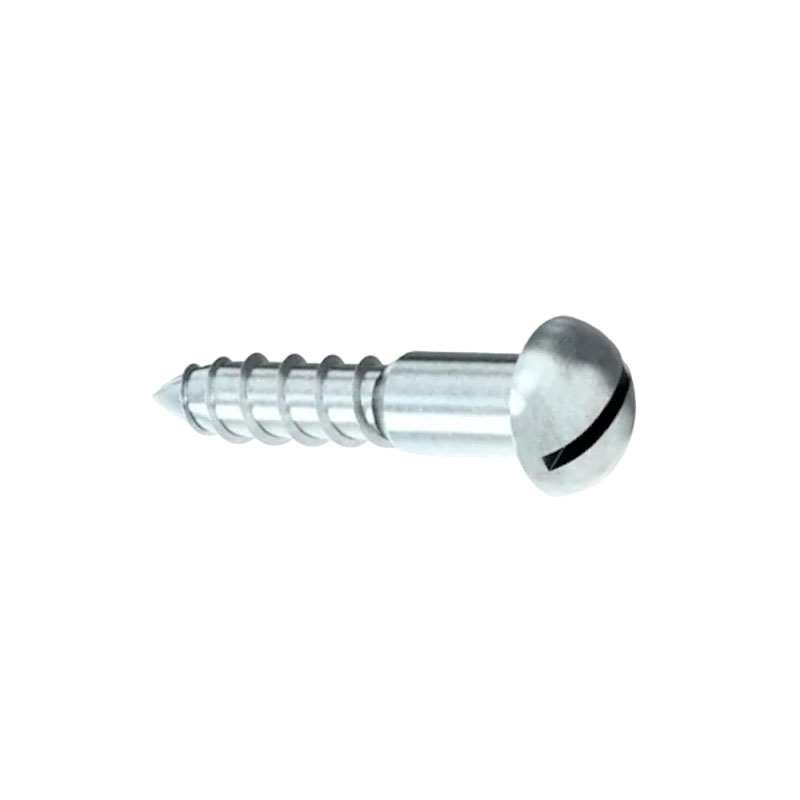

پیچ چوبی سر گرد شیاردار DIN 96

پیچ چوبی سر گرد شکافدار DIN 96 تولید شده توسط کارخانه Xiaoguo® دارای طیف گسترده ای از مشخصات و اندازه ها است که هم برای مونتاژ در مقیاس کوچک و هم در مقیاس بزرگ مناسب است و به طور گسترده مورد استفاده قرار می گیرد.

ارسال استعلام

توضیحات محصول

در ادامه به معرفی مشخصات و ابعاد پیچ چوبی سر گرد شکاف دار استاندارد DIN 96 می پردازیم.

محدوده استاندارد: قطر نخ 1.6 میلی متر تا 8 میلی متر، متریک، تک شیار، سر گرد، مته چوب (نخ درشت).

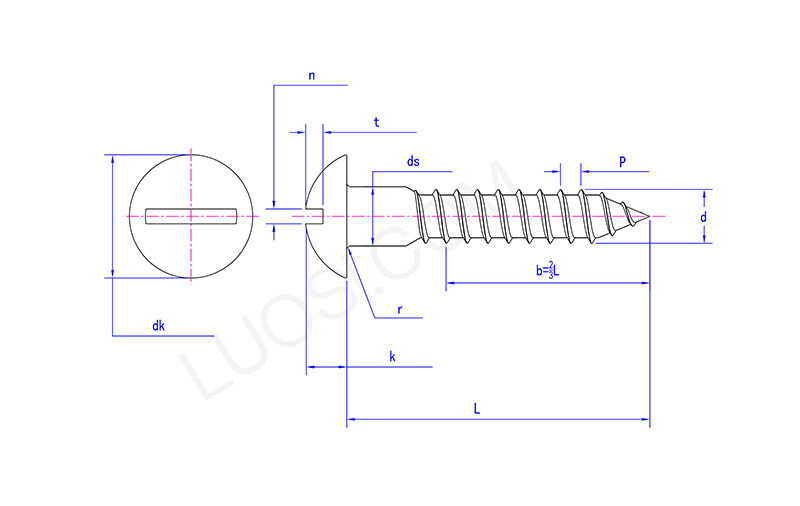

ابعاد کلیدی (میلی متر، مشخصات رایج)

د: قطر اسمی نخ

ds: قطر میله (قسمت صاف میله)

dk: قطر سر

ک: ارتفاع سر

n: عرض شکاف

t: عمق شکاف (حداکثر)

L: طول اسمی (محدوده مشترک)

d	ds (حداکثر/دقیقه)	dk (نام)	k	n	T (حداکثر)	L
1.6	1.6/1.2	3.2	1.1	0.4	0.7	3-12
2.0	2.0/1.6	4.0	1.4	0.5	0.9	4-16
2.5	2.5/2.1	5.0	1.7	0.6	1.1	5-20
3.0	3.0/2.6	6.0	2.1	0.8	1.35	6-25
3.5	3.5/3.02	7.0	2.4	0.8	1.6	8-30

< style="text-align:center;"> Slotted Round Head Wood Screw DIN 96

مقدمه مواد

مواد متداول برای پیچ چوبی سر گرد DIN 96 عمدتاً شامل فولاد کربنی، فولاد ضد زنگ و آلیاژ مس است. نوع خاصی از ماده ای که باید انتخاب شود به محیط استفاده، نیازهای مقاومت و بودجه هزینه بستگی دارد.

(1) فولاد کربنی

فولاد کربنی رایج ترین ماده مورد استفاده برای پیچ های چوبی است که دارای هزینه کم، استحکام بالا و عملکرد پردازش خوب است. در میان آنها، فولاد کم کربن رایج ترین نوع است، زیرا دارای محتوای کربن کم، چقرمگی و عملکرد پردازش بهتر است و برای شکل دهی سرد مناسب است.

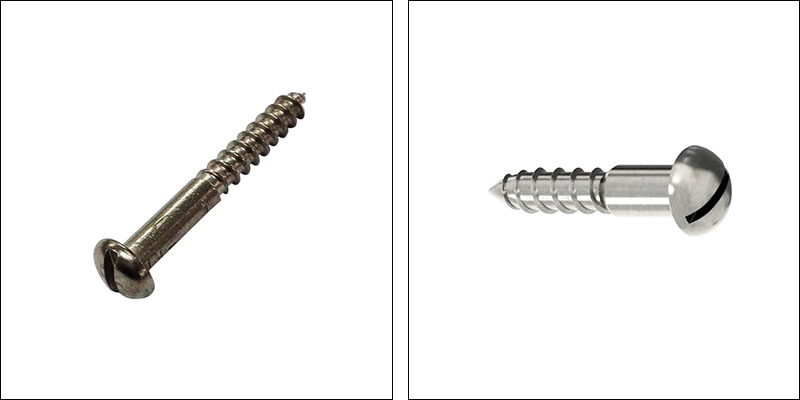

(2) فولاد ضد زنگ

سطح به طور طبیعی یک لایه اکسید متراکم را تشکیل می دهد که محافظت عالی در برابر خوردگی را ارائه می دهد. هیچ عملیات سطحی اضافی مورد نیاز نیست و برای اکثر محیط های مرطوب و کاربردهای بیرونی مناسب است.

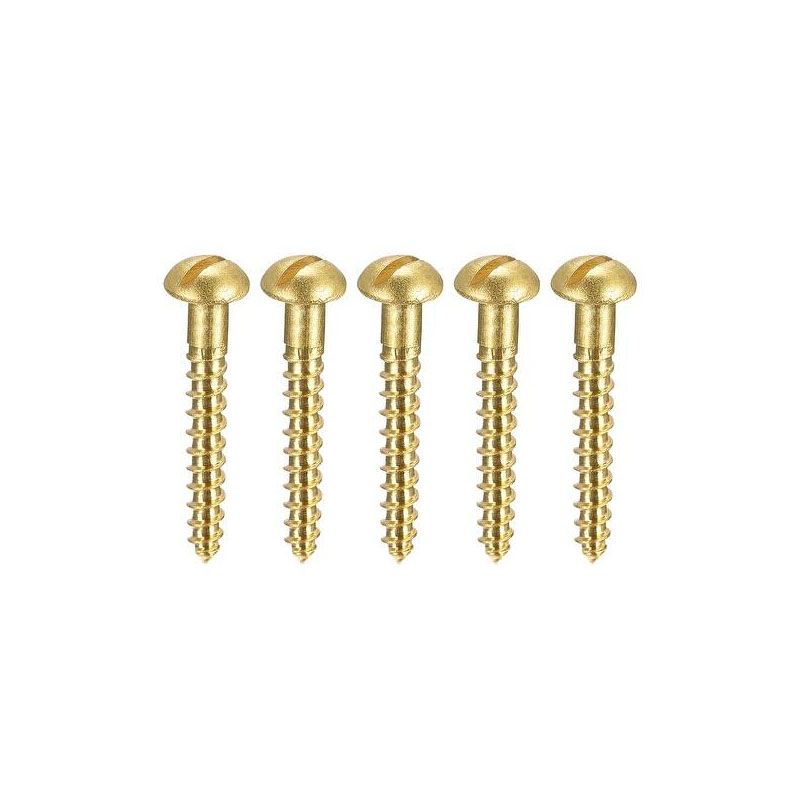

(3) آلیاژ برنج / مس

آلیاژ مس پیچ چوبی با سر گرد شیاردار DIN 96 (معمولاً از برنج ساخته می شود) به دلیل ظاهر طلایی طبیعی، مقاومت در برابر خوردگی و رسانایی عالی، اغلب در تنظیمات تزئینی یا کاربردی خاص استفاده می شود.

مواد	خصوصیات	سناریوهای قابل اجرا
برنج، CuZn	ظاهر زیبا و طلایی رنگ است. مقاومت در برابر خوردگی خوبی دارد، اما استحکام آن کمتر از فولاد کربنی است.	مبلمان پیشرفته، مرمت عتیقه، تاسیسات هنری، لوازم جانبی سخت افزاری تزئینی، اتصالات الکتریکی
برنز	مقاومت در برابر خوردگی آن نسبت به برنج برتری دارد و ظاهر آن قهوه ای تیره تر است.	ظروف، تزئینات فضای باز، تثبیت مجسمه

دوشنبه	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	12	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
دسی دقیقه	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
حداکثر dk	4.63	5.8	6.75	7.65	8.6	9.5	10.5	11.05	13.35	15.2	18.9
dk دقیقه	4.23	5.3	6.25	7.15	8	8.9	9.9	10.35	12.55	14.4	18.1
حداکثر k	1.98	2.37	2.65	2.95	3.25	3.5	3.95	4.34	4.86	5.5	6.8
k دقیقه	1.78	2.07	2.35	2.65	2.95	3.2	3.65	3.94	4.46	5.1	6.4
n دقیقه	0.6	0.8	0.9	1	12	12	1.4	16	18	2	2.5
n حداکثر	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
r	0.2	0.2	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5	0.5
t max	1.3	1.54	1.74	1.98	2.2	2.5	2.7	2.8	3.06	3.66	4.32
تی دقیقه	0.9	1.06	1.26	1.38	16	1.9	2.1	2.2	2.34	2.94	3.6

（4）سایر مواد اختیاری

آلیاژ آلومینیوم

سبک، مقاوم در برابر خوردگی، اما با استحکام کمتر

مناسب برای ساخت و ساز موقت، دکوراسیون سبک وزن، و راه اندازی نمایشگاه

آلیاژ تیتانیوم

استحکام بسیار بالا، بسیار مقاوم در برابر خوردگی، اما با هزینه بالا و پردازش دشوار

مناسب برای زمینه های خاص مانند هوافضا و تجهیزات پزشکی پیشرفته

سوالات متداول

（1）آیا پیچ چوبی سر گرد سوراخدار فولاد کربنی DIN 96 در طول حمل و نقل دریایی زنگ می زند؟

برای کاهش خطر زنگ زدگی ناشی از رطوبت در حین حمل و نقل، ما معمولاً اقدامات محافظتی مانند کاغذ جلوگیری از زنگ زدگی VCI + آب بندی کیسه های پلاستیکی + خشک کن را اتخاذ می کنیم که می تواند به طور موثر از زنگ زدگی جلوگیری کند.

（2）چگونه مقاومت خوردگی پیچ های DIN 96 را ارزیابی کنیم؟

مقاومت در برابر خوردگی از طریق آزمایشات اسپری نمک ارزیابی می شود. پیچ های گالوانیزه فولاد کربن معمولاً 48-100 ساعت را تحمل می کنند. پیچ های فولادی ضد زنگ می توانند صدها تا هزاران ساعت را بدون زنگ زدگی تحمل کنند.

(3) گشتاور نصب چقدر باید باشد؟

گشتاور بستگی به جنس، نوع چوب و شرایط روغن کاری دارد. به عنوان مثال، هنگامی که پیچ چوبی سر گرد DIN 96 4 میلی‌متری کربنی به چوب سخت رانده می‌شود، گشتاور توصیه‌شده تقریباً 2-3 نیوتن متر است. بیش از این مقدار ممکن است باعث لغزش شکاف یا شکستن سر شود.
