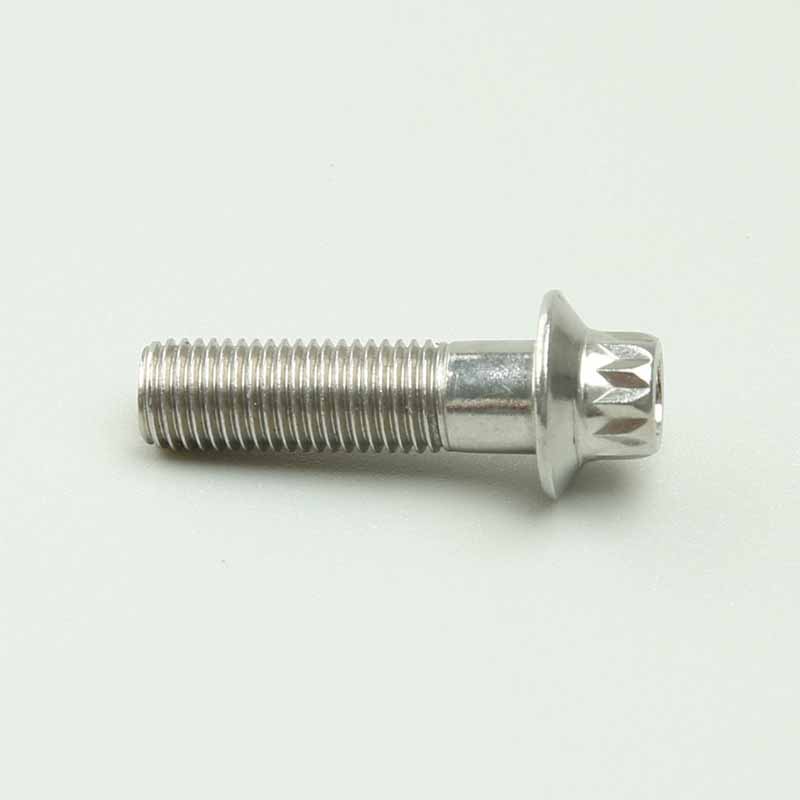

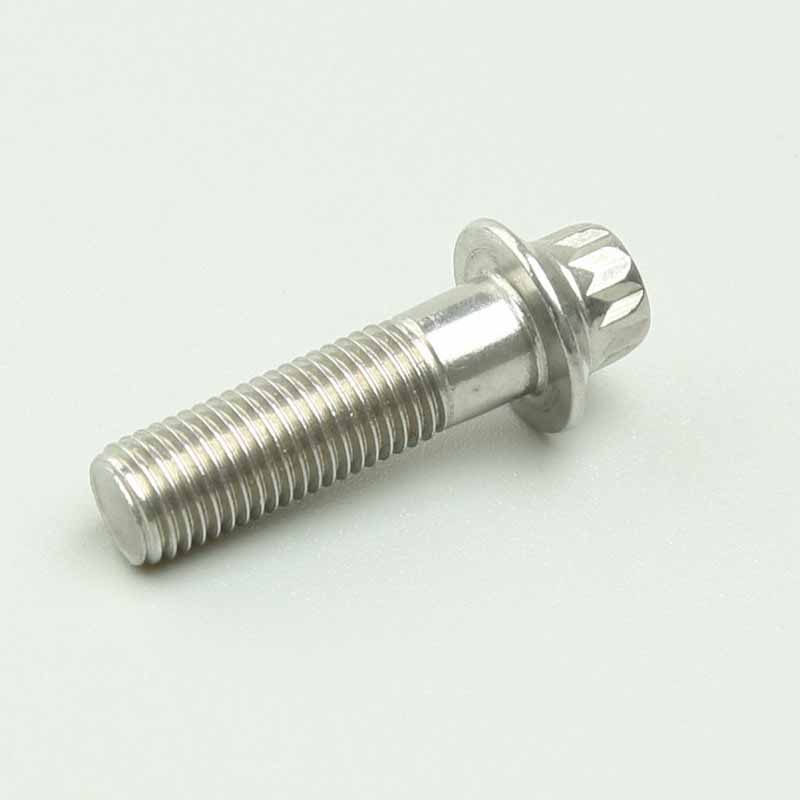

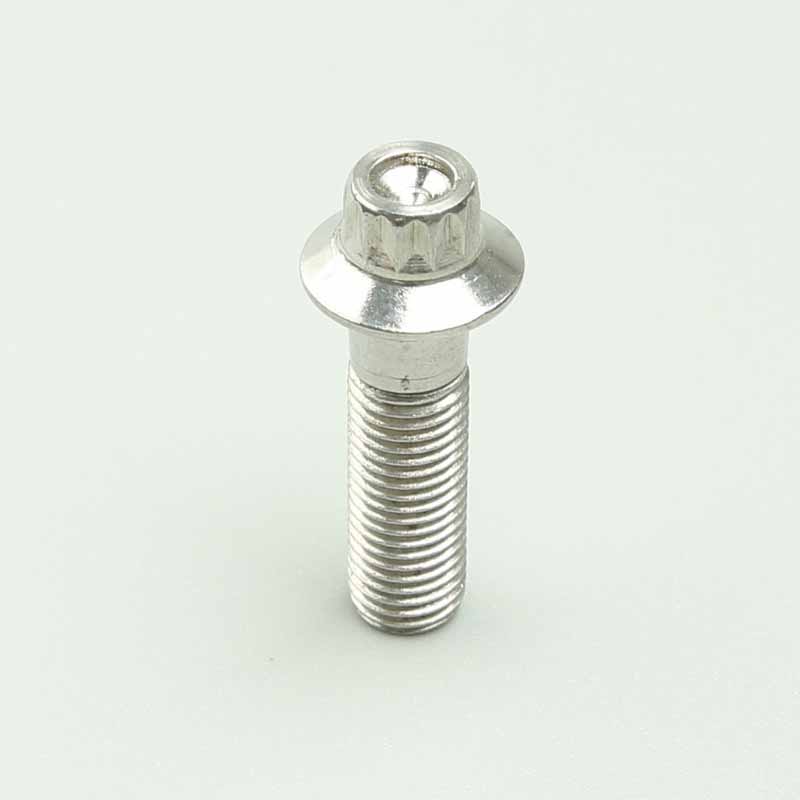

نوع B 12 پیچ فلنج پیونت

پیچ های فلنج پیونت نوع B 12 به طور ویژه برای پروژه هایی طراحی شده اند که به پایداری اضافی نیاز دارند. هنگام سفت کردن، کنترل آن برای شما آسان تر است. پایه فلنج می تواند فشار را توزیع کند و از آسیب جلوگیری کند. شرکت Xiaoguo® دارای موجودی غنی است. شما می توانید در هر زمان با ما تماس بگیرید.

ارسال استعلام

توضیحات محصول

پیچ فلنجی 12 پیونت نوع Bدارای 12 گوشه در سر و یک صفحه فلنج در پایین. سفت شدن آن آسان تر و کمتر ممکن است لیز بخورد. فلنج در پایین مانند یک واشر کوچک است که می تواند سطح تماس با جسم ثابت را افزایش دهد و نیازهای مختلف نصب را برآورده کند.

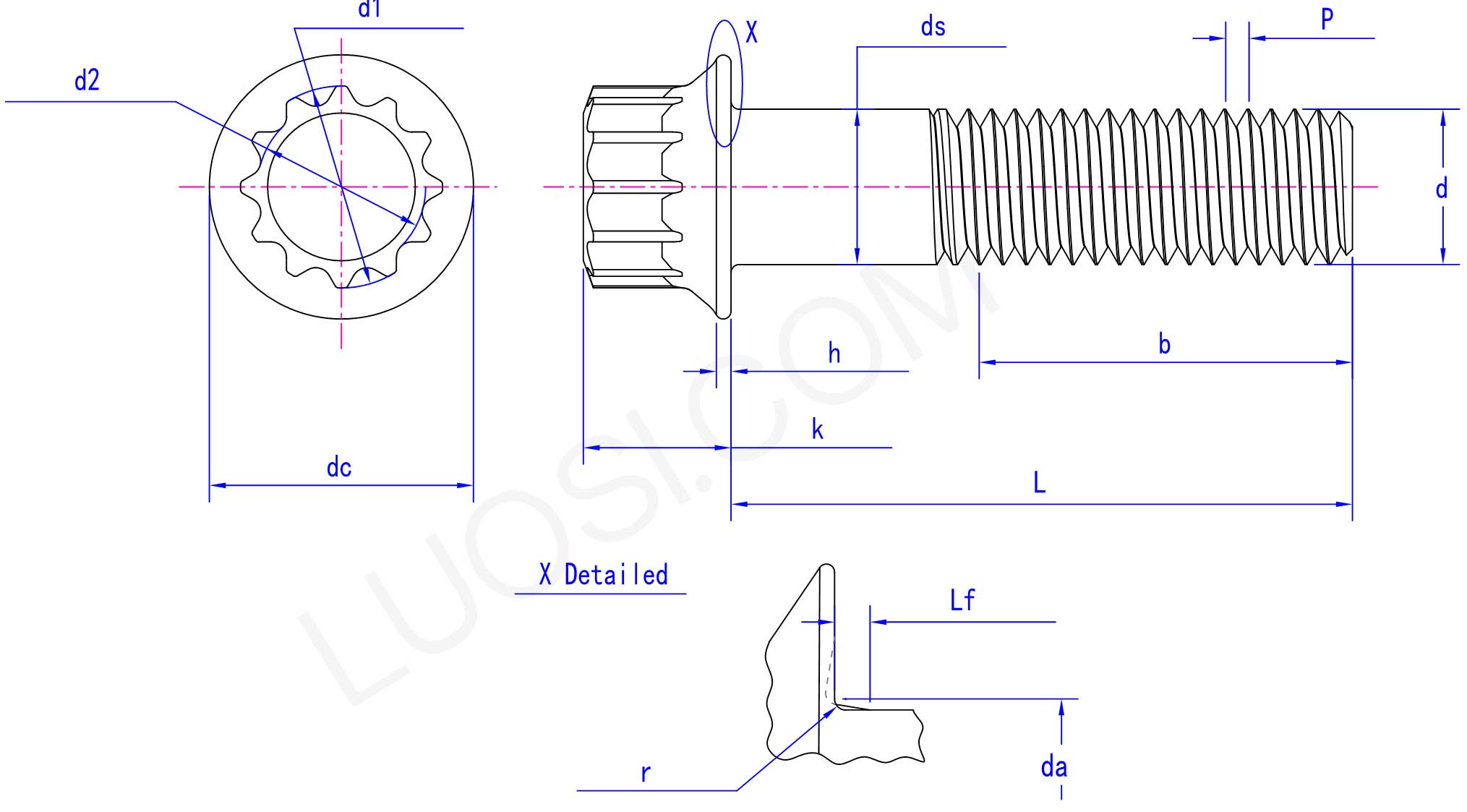

پارامترهای محصول

دوشنبه	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds max	5	6	8	10	12	14	16	20
دسی دقیقه	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
حداکثر dc	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
ساعت دقیقه	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
حداکثر k	5	6	8	10	12	14	16	20
حداکثر d1	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 دقیقه	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
حداکثر d2	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 دقیقه	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
حداکثر	5.6	6.7	8	11	13	15	17.5	22
حداکثر Lf	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
Lf min	0.7	0.8	1	1	1	1	1.6	2.1
r دقیقه	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

برنامه

پیچ های 12 نقطه ای نوع B برای آستین های بسیار کم مناسب هستند. طراحی سر کم عمق برای موقعیت هایی که پیچ های فلنج استاندارد را نمی توان سفت کرد، مانند محفظه های باریک موتور یا دستگاه های الکترونیکی فشرده مناسب است. فلنج ها همچنان می توانند به عنوان واشر داخلی استفاده شوند. می توان از آن برای موتورهای تسمه نقاله یا پایه های پمپ بدون واشر قفل استفاده کرد.

نوع B 12 piontبرای مونتاژ گیربکس های کشاورزی از پیچ استفاده می شود. گیربکس PTO یک تراکتور مستعد گل و لای و ضربه است. آنها می توانند فلنج های پوسته را در تمام فصول آب بندی کنند. سطح دندانه دار پایین فلنج می تواند فلز را گاز بگیرد و نسبت به واشرهای صاف در برابر لرزش و شل شدن مقاوم تر است. هنگام انجام تعمیرات میدانی، از آستین های ضربه ای 12 نقطه ای برای پیچاندن این پیچ ها استفاده کنید.

توربین در حین کار گرم می شود و قرمز می شود. پیچ های 12 نقطه ای نوع B می توانند صفحه عایق حرارتی را ثابت کنند و شل نمی شوند. ضریب انبساط حرارتی فلنج با صفحه عایق فولاد ضد زنگ مطابقت دارد که می تواند از تاب برداشتن آن جلوگیری کند. از یک آچار ضامن دار سر الاستیک 12 نقطه ای در نزدیکی لوله اگزوز استفاده کنید. استفاده مجدد نکنید - چرخه حرارتی استحکام فلز را ضعیف می کند. عدم وجود یکی باعث ذوب شدن دسته سیم می شود.

ویژگی های محصول

نوع B 12پیونتپیچ های فلنج ساختار منحصر به فردی دارند. ساختار منحصر به فرد 12 گوشه و صفحه فلنج، با 12 گوشه، سفت کردن را دقیق تر می کند. صفحه فلنج همچنین می تواند از گیرکردن پیچ ها در مواد ثابت جلوگیری کند. این سطح تحت عملیات گالوانیزه شدن قرار گرفته استتوانایی ضد زنگ آن را افزایش دهد.

Type B 12-Piont flange screws
