مهره جوش مربعی نوع B

مهره های جوش مربعی نوع B به طور خاص برای جوشکاری فلزات طراحی شده اند. آنها برای ماشین آلات سنگین یا قاب های فولادی ضخیم مناسب هستند. پایه مهره های نوع B کمی ضخیم تر است و آنها را بادوام تر می کند. Xiaoguo® به عنوان یک کارخانه تولیدی دارای پرسنل حرفه ای است که می توانند اتصال دهنده های مناسب را در اختیار شما قرار دهند.

مدل:GB/T 13680-1992

ارسال استعلام

توضیحات محصول

مهره های جوش مربعی نوع B به طور کلی به شکل مربع هستند. آنها دارای سوراخ های رزوه ای در وسط هستند و هر یک از چهار گوشه دارای یک برآمدگی کوچک است که به طور خاص برای جوشکاری طراحی شده است. از M4 تا M12، همه در دسترس هستند و پیچ های مربوطه نیز ارائه می شود.

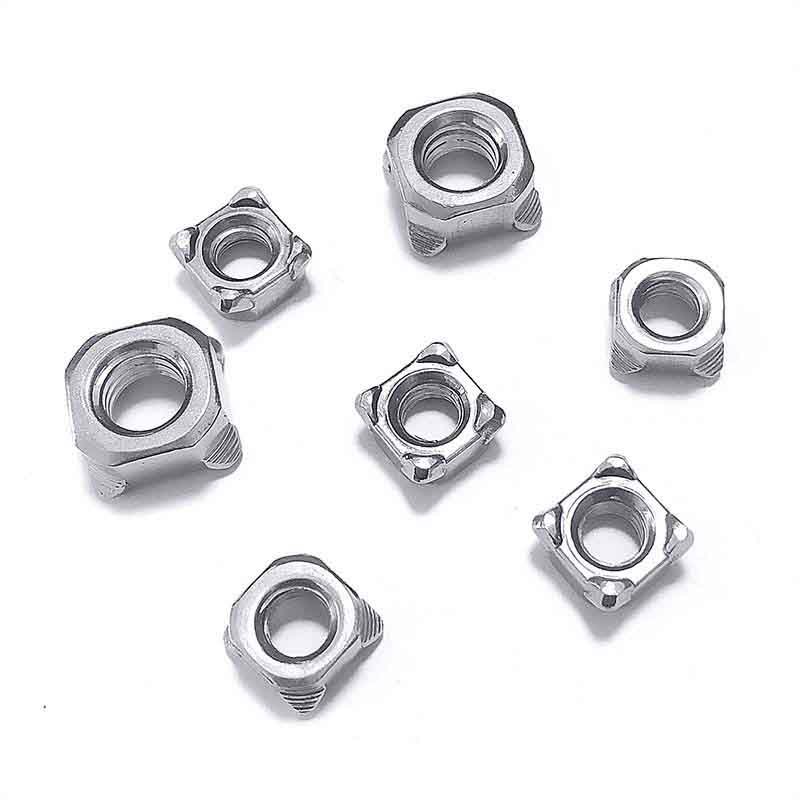

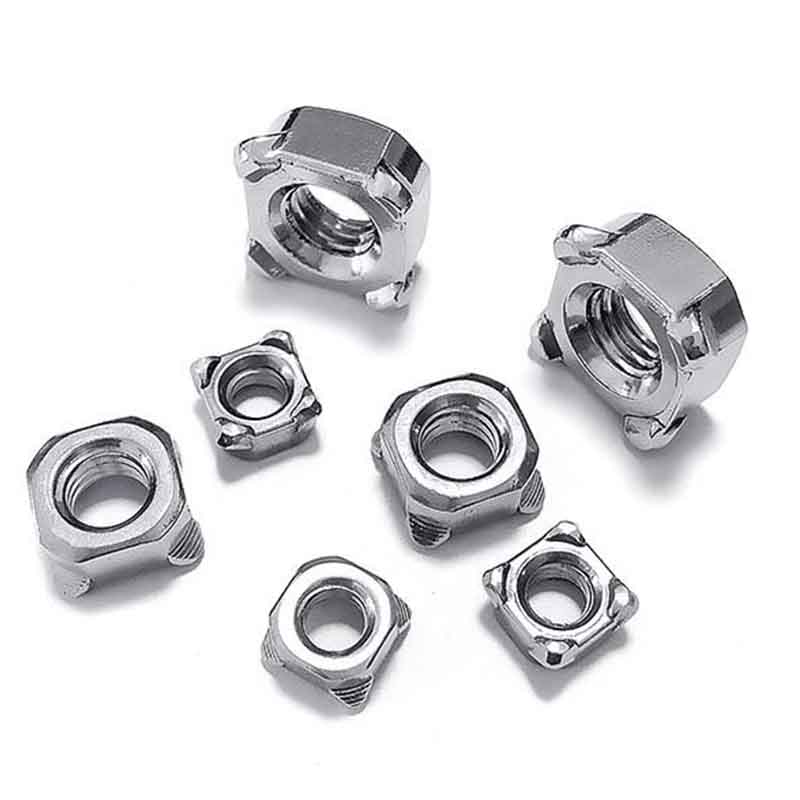

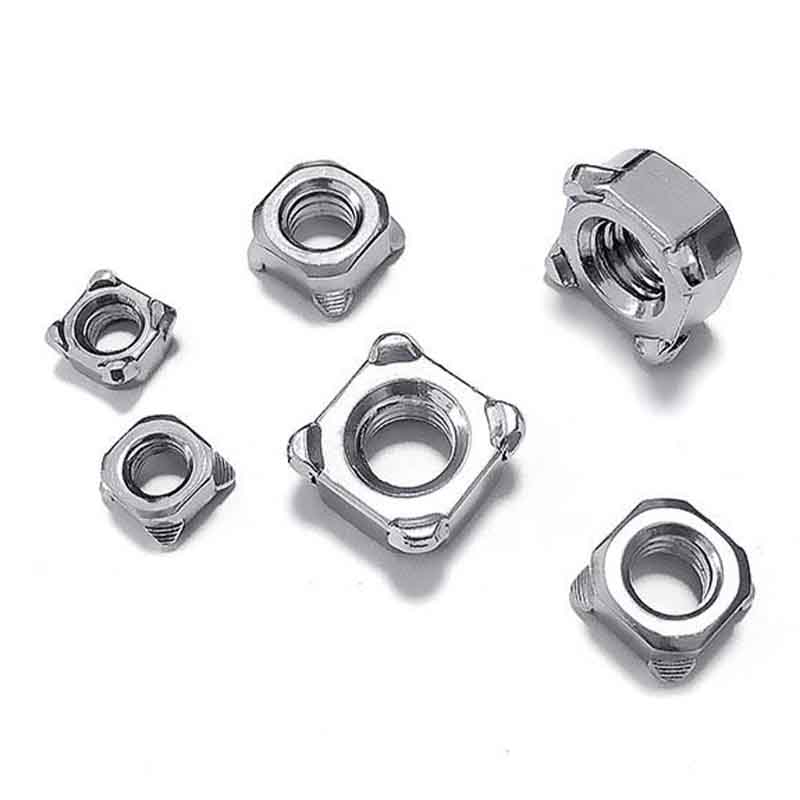

جزئیات محصول

مهره های جوش مربعی نوع Bبدون سوراخ یا گوشه ساده. در عوض، برآمدگی های مجزا در هر گوشه وجود دارد. این یک ویژگی کلیدی است. می توانید مستقیماً روی این برآمدگی ها جوش دهید. این طرح معمولاً هسته جوش یکنواخت تری را فراهم می کند زیرا برآمدگی ها ذوب می شوند و با صفحه فلزی زیرین ترکیب می شوند. این یک مشخصات رایج به خصوص در صنعت خودروسازی است.

اگر از تجهیزات جوش نقطه ای استفاده می کنید، مهره های جوش مربعی B معمولاً انتخاب مناسب تری نسبت به نوع A هستند. این برجستگی های برجسته در واقع به گونه ای طراحی شده اند که به نوک الکترود جوش نقطه ای اجازه می دهد تا روی آنها فشار بیاورد. برآمدگی ها مسیر جریان جوشکاری را کنترل می کنند و می توانند به طور قابل پیش بینی ذوب شوند و در نتیجه یک هسته جوش قوی را تشکیل دهند. این باعث می شود که آنها با خطوط تولید جوش نقطه ای خودکار برای تولید انبوه سازگاری بالایی داشته باشند. موقعیت لبه های مربعی راحت تر از مهره های دایره ای است. فقط آنها را روی صفحه آهنی قرار دهید و بلافاصله متوجه می شوید که درست قرار گرفته اند یا خیر. چهار برآمدگی جوش هم اندازه هستند و در حین جوشکاری به طور یکنواخت گرم می شوند و احتمال ناهماهنگی آن را کاهش می دهند. سوراخ‌های رزوه‌شده مستقیم هستند و می‌توان پیچ‌ها را بدون گیر کردن به نرمی وارد کرد. حتی اگر صفحه آهن کمی تغییر شکل داده باشد، تا زمانی که مهره ها به درستی جوش داده شده باشند، می توان پیچ ها را تا آخر سفت کرد.

مهره های جوش مربعی نوع B معمولاً برای مشخصات مختلف ورق های فلزی طراحی می شوند، اما آنها به ویژه برای مواد کمی ضخیم تر مناسب هستند زیرا یک هسته جوش خوب بسیار مهم است. قسمت برجسته طراحی کمک می کند تا اطمینان حاصل شود که حرارت کافی به پایه مهره و فلز پایه نفوذ می کند و در نتیجه یک نقطه همجوشی قوی ایجاد می کند، حتی اگر ضخامت ورق خیلی نازک نباشد.

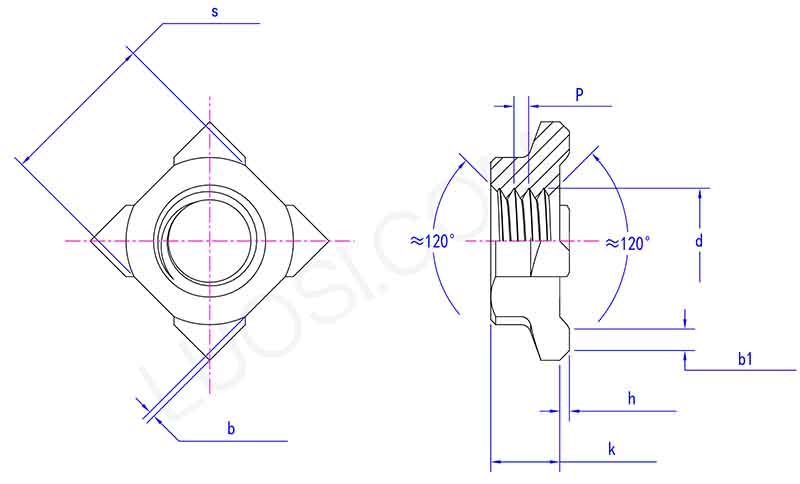

پارامترهای محصول

دوشنبه	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1\|1.25\|1.5	1.25\|1.5\|1.75
حداکثر ساعت	1	1	1	1	1	1.2
ساعت دقیقه	0.8	0.8	0.8	0.8	0.8	1
حداکثر k	3.5	4.2	5	6.5	8	9.5
k دقیقه	3.2	3.9	4.7	6.14	7.64	9.14
حداکثر s	7	8	10	13	16	18
ثانیه دقیقه	6.64	7.64	9.64	12.57	15.57	17.57
b max	0.5	0.5	0.5	1	1	1
b دقیقه	0.3	0.3	0.3	0.5	0.5	0.5
حداکثر b1	1.5	1.5	1.5	1.5	1.5	2
b1 دقیقه	0.3	0.3	0.3	0.3	0.3	0.5
