واشر زبانه استیل مشکی با زبانه و بال بلند

واشرهای زبانه فولادی مشکی با زبانه و بال بلند تولید شده توسط کارخانه Xiaoguo® ساختار ساده ای دارند که کارکرد و استفاده آسانی دارد. در حین نصب، فقط به یک آچار معمولی نیاز است و نیازی به ابزار اضافی نیست.

ارسال استعلام

توضیحات محصول

نصب واشر زبانه فولادی سیاه با زبانه بلند و بال شامل چهار مرحله ساده است. لطفاً برای اطمینان از اثر قفل ایمن، دنباله زیر را برای عملکرد دنبال کنید.

【1】ابزار

آچار (برای سفت کردن مهره ها یا پیچ ها استفاده می شود)

انبر نوک تیز یا انبر بینی صاف (برای خم کردن قطعات گوش استفاده می شود)

(اختیاری) پیچ گوشتی چکشی + فیلیپس (برای واشرهای ضخیم تر)

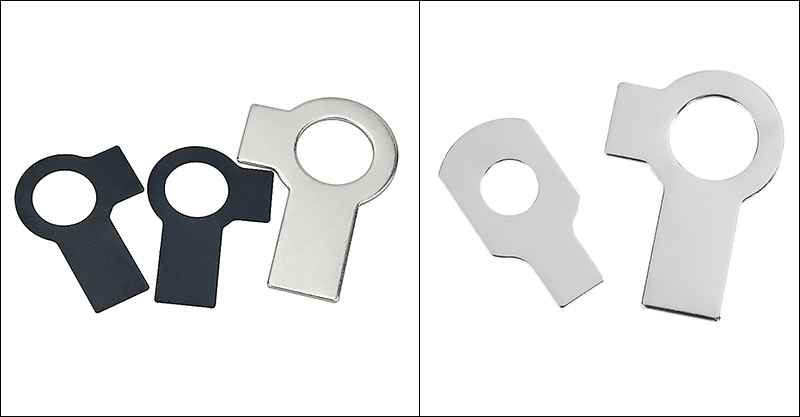

Black Steel Tab Washers With Long Tab and Wing

【2】 مراحل نصب

(1) واشر را نصب کنید

پیچ را از سوراخ قطعه کار رد کنید. واشرهای زبانه فولادی سیاه با زبانه بلند و بال را روی پیچ قرار دهید، زبانه بلند و زبانه کوتاه را به سمت بیرون نگه دارید. مطمئن شوید که واشر صاف روی سطح قرار گرفته است. مهره را با دست پیچ کنید، هنوز آن را کاملا سفت نکنید.

(2) مهره را سفت کنید

با استفاده از آچار مهره را ببندید تا به گشتاور لازم برسد.

(3) زبانه کوتاه را خم کنید

زبانه کوتاه را با انبردست بگیرید و به سمت بالا تا کنید. آن را محکم روی یک صفحه صاف مهره خم کنید.

(4) زبانه بلند را خم کنید

از انبردست برای خم کردن زبانه بلند به پایین یا به پهلو استفاده کنید. آن را در شیار روی قطعه تا کنید یا آن را محکم روی لبه قطعه خم کنید.

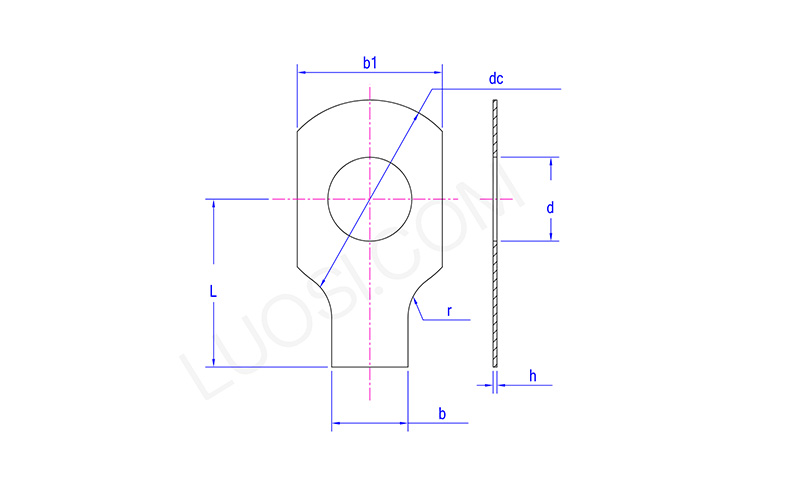

Black Steel Tab Washers With Long Tab and Wing

دوشنبه	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
حداکثر d	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
د دقیقه	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
حداکثر dc	10	14	17	19	22	26	32	32	40	45	45
dc دقیقه	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L دقیقه	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
حداکثر L	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】بازرسی نصب

گوش های کوتاه محکم به صفحه مهره چسبیده اند و از چرخش مهره جلوگیری می کنند.

گوش‌های بلند کاملاً ثابت هستند و واشرهای فولادی سیاه با زبانه بلند و بال نمی‌توانند نسبت به قطعه کار بچرخند.

هر دو گوش بدون ترک و بدون خمش یا آسیب بیش از حد هستند.

【4】 یادداشت برای توجه

(1) یکبار مصرف: پس از نصب، قطعات گوش برای همیشه خم می شوند. هنگام برداشتن، آنها باید با چکش یا برش صاف شوند. واشر زبانه فولادی مشکی با زبانه بلند و بال قابل استفاده مجدد نیست.

（2） بیش از حد خم نکنید: خم شدن مکرر یا زوایای خمش بیش از حد ممکن است باعث شکستن ریشه قطعه گوش شود و عملکرد قفل خود را از دست بدهد.

(3) اشتباه نکنید: گوش های کوتاه همیشه باید به سمت بالا باشند و گوش های بلند باید به سمت پایین باشند.
