تب واشر با زبانه بلند و کوتاه

واشرهای Tab با زبانه بلند و کوتاه تولید شده توسط کارخانه Xiaoguo® به جای اصطکاک، به صورت مکانیکی قفل می شوند. قفل مکانیکی اساساً از چرخش جلوگیری می کند و اثر قفل بسیار واضح است.

ارسال استعلام

توضیحات محصول

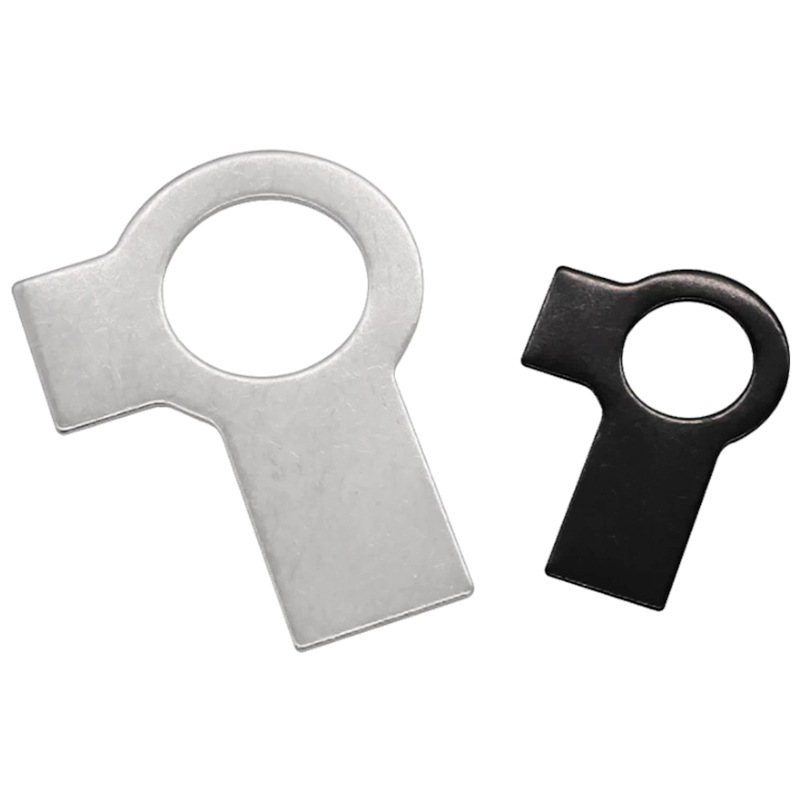

تب واشر با زبانه بلند و کوتاه که با رینگ قفل مکانیکی DIN 463 مطابقت دارد، یک حلقه ضد شل شدن قفل یک تکه و کاملاً مکانیکی است. این قطعه از طریق یک فرآیند ریخته گری تکی تشکیل می شود که شامل یک گوش بلند و یک گوش کوتاه است که دو گوشواره زاویه تقریباً 90 درجه را تشکیل می دهند. برای پیچ و مهره های شش ضلعی استفاده می شود که از طریق خم شدن یک قطعه گوش بلند و یک گوش کوتاه به ضد شل شدن می رسد و برای شرایط ارتعاش بالا، بار دینامیکی و شرایط انبساط و انقباض حرارتی مناسب است. این ساختار می تواند به طور کامل از چرخش نسبی مهره یا پیچ جلوگیری کند و به قفل مکانیکی قابل اعتماد دست یابد.

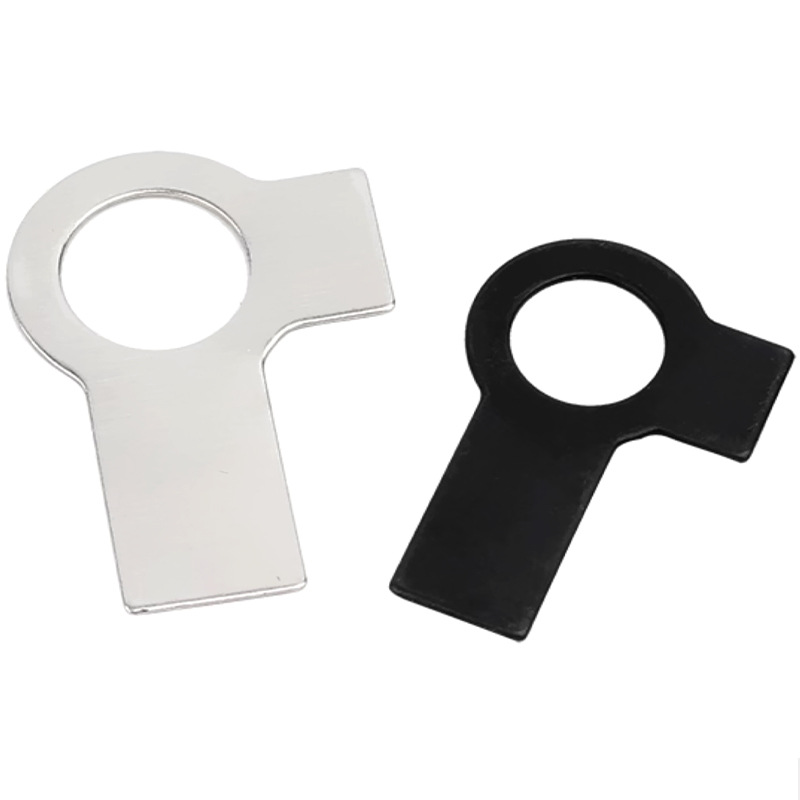

< style="text-align:center;"> Tab Washers With Long And Short Tab

ویژگی های ساختاری

ویژگی های ساختاری تب واشر با زبانه بلند و کوتاه به شرح زیر است:

(1) قالب گیری مهر زنی یکپارچه

کل تب واشر با زبانه بلند و کوتاه از یک ورق فلز از طریق فرآیند مهر زنی سرد ساخته شده است. هیچ جوش یا اجزای اضافی وجود ندارد و در نتیجه ساختاری ساده، استحکام بالا و هزینه کم دارد.

（2）طراحی دوگوش (یکی بلند و دیگری کوتاه)

بدنه اصلی تب واشر با زبانه بلند و کوتاه دایره ای است و دو گوشواره در امتداد لبه بیرونی به سمت بیرون امتداد دارند:

برگه کوتاه: طول کوتاه

Long Tab: طول بیشتری دارد

دو قطعه گوش با یکدیگر زاویه تقریباً 90 درجه تشکیل می دهند.

(3) یک ساختار آزاد کننده تنش در ریشه قطعه گوش وجود دارد.

در نقطه اتصال بین قطعه گوش و بدنه دایره‌ای، گوشه‌های گرد یا انقباض جزئی عرض طراحی شده‌اند تا تمرکز تنش در حین خم شدن را کاهش داده و از شکستن قطعه گوش جلوگیری کنند.

(4) بدنه استوانه ای

ضخامت بدنه یکنواخت است. روی بدن دندان یا سطح شیب دار وجود ندارد و سطح آن معمولاً صاف است.

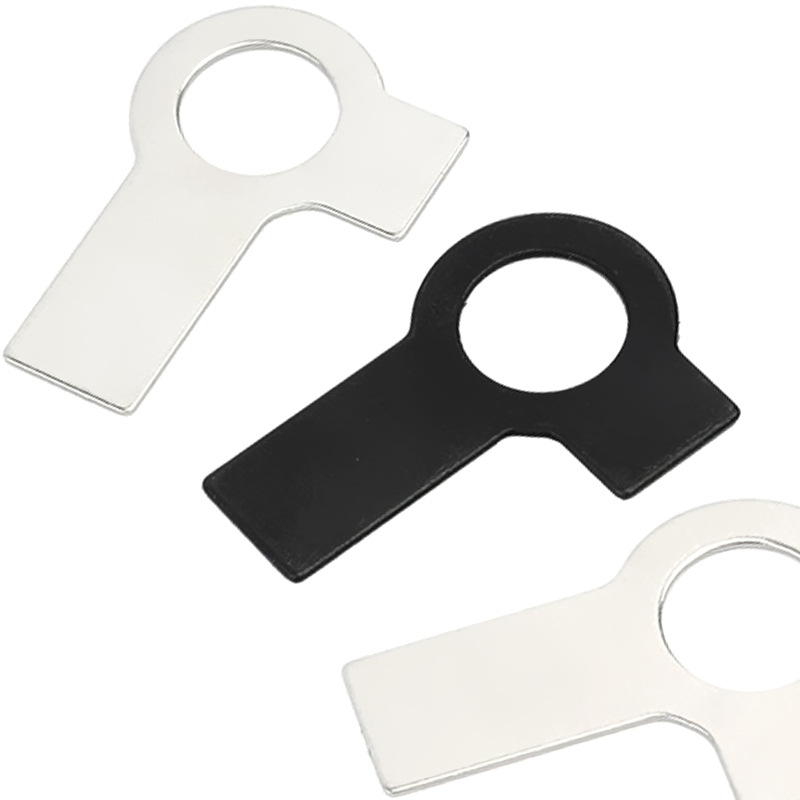

< style="text-align:center;"> Tab Washers With Long And Short Tab

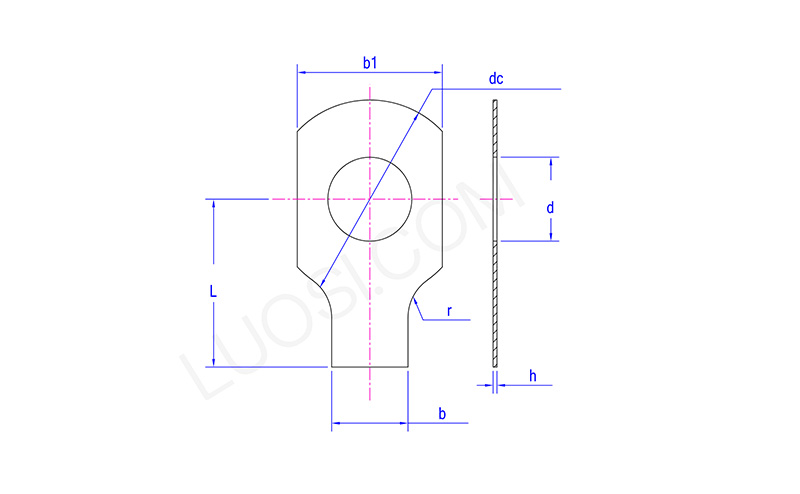

دوشنبه	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
حداکثر d	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
د دقیقه	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
حداکثر dc	10	14	17	19	22	26	32	32	40	45	45
dc دقیقه	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L دقیقه	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
حداکثر L	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
