تب واشر با زبانه بلند و بال

تب واشر با زبانه و بال بلند تولید شده توسط کارخانه Xiaoguo® دارای قابلیت اطمینان بسیار بالایی از نظر عملکرد ضد شل شدن است. حتی در شرایط ارتعاش و ضربه مداوم، آنها می توانند حالت قفل خوبی را حفظ کنند.

ارسال استعلام

توضیحات محصول

اصل کار تب واشر با زبانه بلند و بال بر اساس قفل مکانیکی خالص است، نه اصطکاک یا کشش. مکانیسم هسته این است که دو قطعه گوش را خم می کند، در نتیجه از چرخش مهره (یا سر پیچ) نسبت به قطعه کار جلوگیری می کند.

【1】کار خاصفرآیند

（1）نصب معمولی، با زبانه های گوش رزرو شده است

تب واشر با زبانه بلند و بال را روی پیچ قرار دهید، سپس مهره را سفت کنید. در این مرحله هر دو زبانه گوش صاف می مانند و خم نشده اند.

(2) گوش های کوتاه را خم کنید و مهره ها را قفل کنید

از انبردست برای خم کردن گوش‌های کوتاه به سمت بالا استفاده کنید تا محکم به یک طرف مهره بچسبند. گوش های کوتاه باید روی صفحه مهره قرار گیرند تا از چرخش آن جلوگیری شود.

(3) گوش های بلند را خم کنید و تب واشر را با زبانه بلند و بال ها ثابت کنید

گوش های بلند را به سمت پایین یا به پهلو خم کنید، به طوری که بتوانند لبه قطعه کار را بگیرند، داخل سوراخ های شکاف روی قطعه کار قرار دهند یا در مقابل برآمدگی ثابت قرار گیرند.

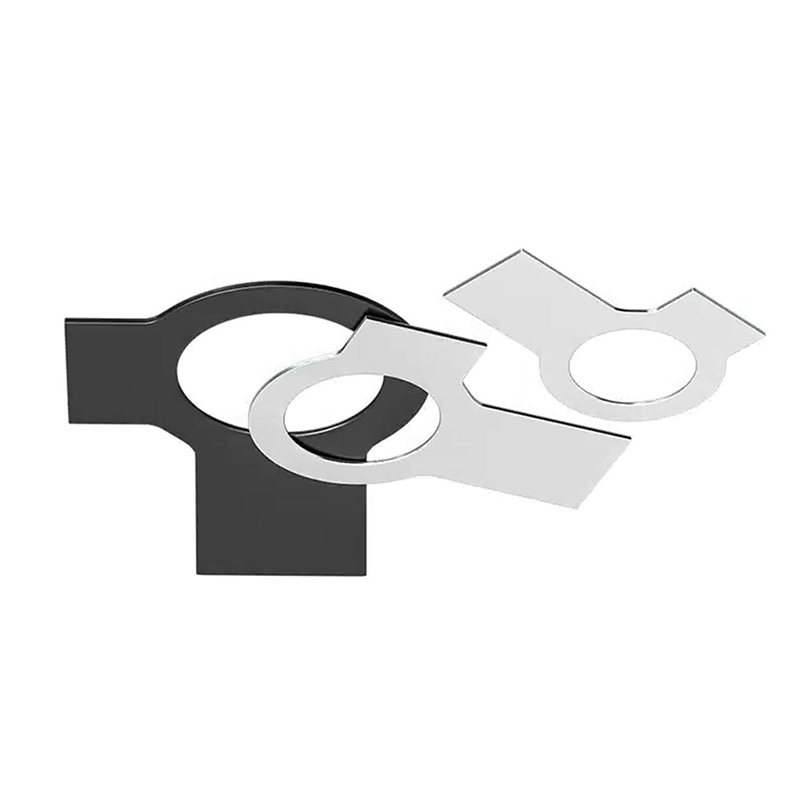

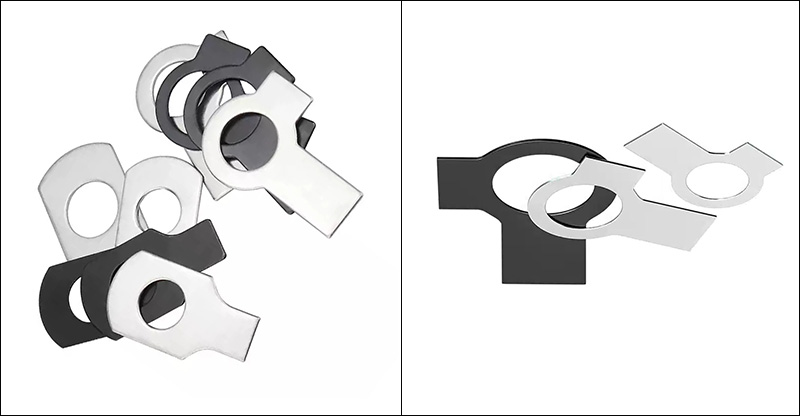

Tab Washers With Long Tab And Wings

【2】تعیین اثر نهایی

گوش بلند واشر را روی قطعه کار ثابت کرد و اطمینان حاصل کرد که واشر نمی تواند بچرخد.

گوش های کوتاه مهره و واشر را به هم قفل می کنند و مهره نیز نمی تواند بچرخد.

از آنجایی که هیچ حرکت نسبی بین واشر و مهره نمی تواند رخ دهد، اتصال پیچ کاملاً قفل می شود.

【3】 تفاوت با مکانیسم های ضد شل شدن مبتنی بر اصطکاک

قفل اصطکاکی: با ایجاد مقاومت از چرخش جلوگیری می کند. لرزش ممکن است بر این مقاومت غلبه کند و باعث شل شدن شود.

تب واشر با زبانه و بال بلند: با دخالت مستقیم فیزیکی، تا زمانی که قطعه گوش خم یا آسیب نبیند، مهره مطلقاً نمی چرخد. این مکانیسم قفل تحت تأثیر لرزش، روغن کاری یا تغییرات دما قرار نمی گیرد.

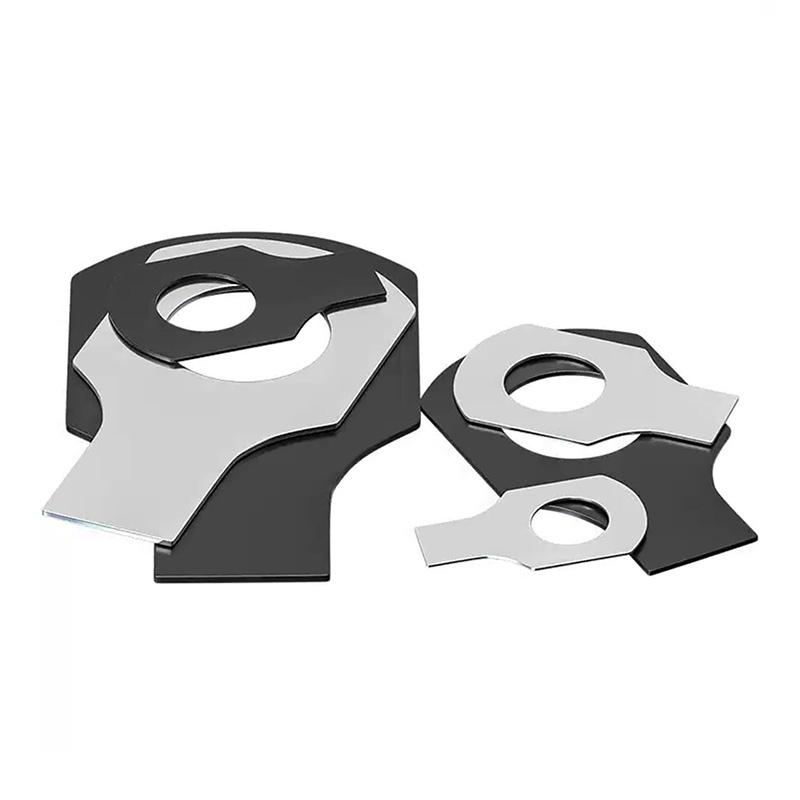

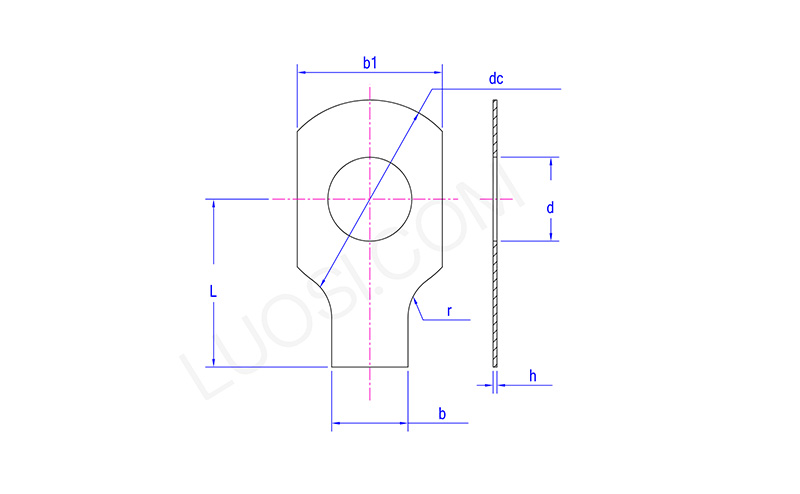

Tab Washers With Long Tab And Wings

دوشنبه	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
حداکثر d	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
د دقیقه	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
حداکثر dc	10	14	17	19	22	26	32	32	40	45	45
dc دقیقه	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L دقیقه	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
حداکثر L	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
