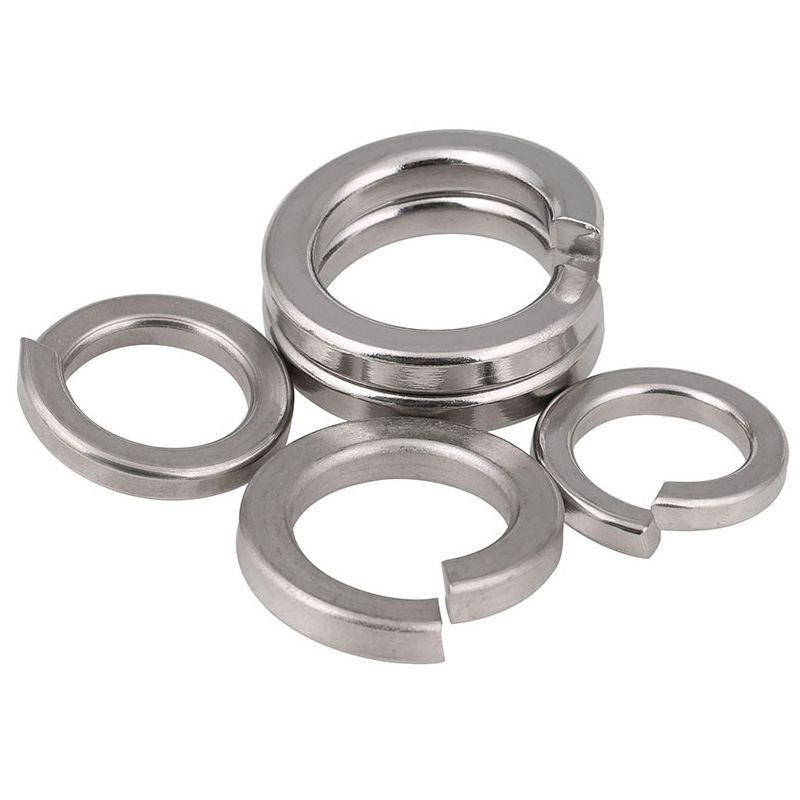

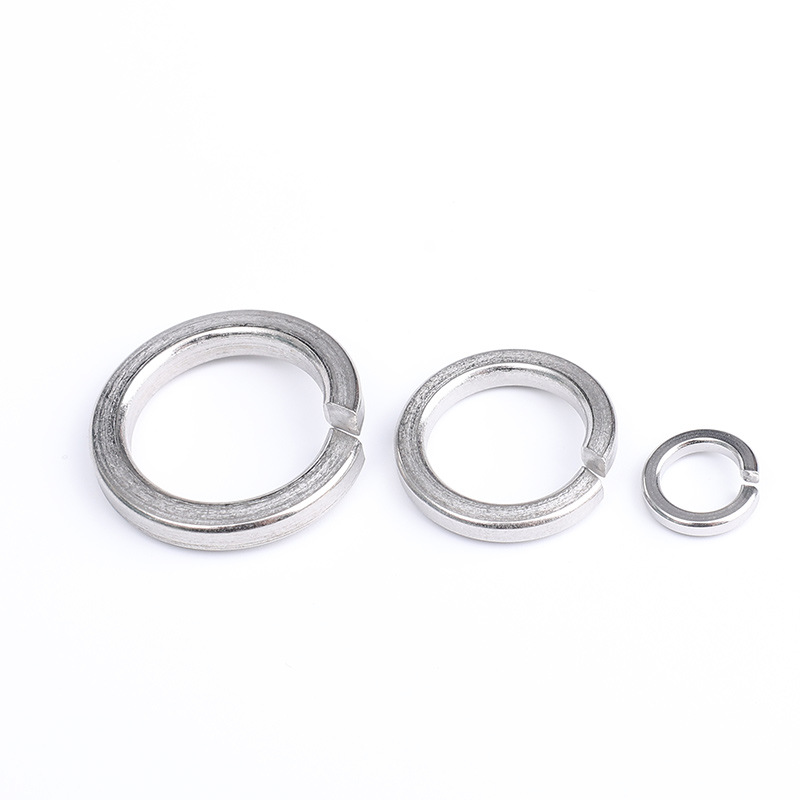

واشر قفل یقه

در مقایسه با انواع دیگر قطعات ضد شل شدن، واشر قفل یقه ای تولید شده توسط کارخانه Xiaoguo® ضخامت نازک تری دارد. هنگام استفاده، فضای بیشتری را صرفه جویی می کنند و فضای کمتری را اشغال می کنند و برای سازه های فشرده مناسب می شوند.

ارسال استعلام

توضیحات محصول

دلیل اینکه واشر قفل یقه ای می تواند فضا را بدون کاهش اثر قفل شدن صرفه جویی کند در جداسازی دقیق ضخامت و طراحی قطر بیرونی آن از عملکرد آن نهفته است: قطر خارجی برای تسهیل نصب در فضاهای باریک کوچکتر می شود، در حالی که ضخامت به عنوان جبران فیزیکی برای از دست دادن احتمالی نیروی قفل پس از کاهش قطر بیرونی ضخیم تر می شود.

دلیل اصلی: قطر بیرونی نازک به معنای شکل کاملاً نازک نیست. بلکه یک پیکربندی "هسته ضخیم و لبه های نازک" است.

（1）قطر بیرونی (OD): کوچکتر

آن را با خیال راحت در سوراخ های کور، در دم پیچ های شش ضلعی داخلی، یا در نواحی محدودی که توسط اجزای دیگر احاطه شده اند، نصب کنید.

（2）ضخامت: ضخیم تر

از دست دادن احتمالی قابلیت ارتجاعی فنر به دلیل کاهش قطر بیرونی واشر قفل یقه ای را جبران کنید، اطمینان حاصل کنید که می تواند سطح نصب را پشتیبانی کند و تضمین می کند که نیروی قفل کاهش نمی یابد.

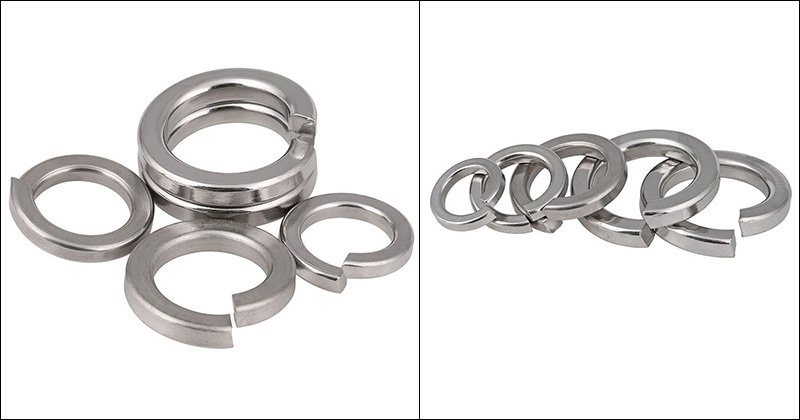

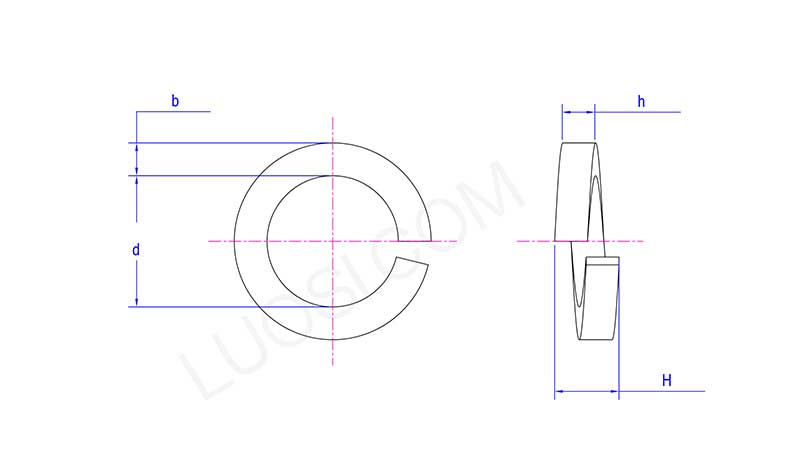

Collar Lock Washer

دوشنبه	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
د دقیقه	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
حداکثر d	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b دقیقه	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ساعت دقیقه	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
حداکثر ساعت	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H دقیقه	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

سناریوهای کاربردی معمولی برای صرفه جویی در فضا

بست واشر قفل یقه ای عمدتاً در شرایطی استفاده می شود که ضد شل شدن با استحکام بالا در فضاهای محدود مورد نیاز است، به ویژه هنگامی که همراه با پیچ های درپوش سر سوکت استفاده می شود.

(1) اتومبیل و اتومبیل های مسابقه ای

در فضاهای جمع و جور بسیار قابل اعتماد مانند موتورها، سیستم تعلیق، پیشرانه ها و غیره استفاده می شود و در عین حال کاهش وزن و اطمینان از ایمنی را به همراه دارد.

(2) هوافضا و نظامی

در موتورهای هواپیما، کابین خلبان و موارد دیگر که وزن و فضا بسیار محدود است استفاده می شود. واشر قفل یقه ای اغلب در مونتاژ موتورها، بدنه و ارابه های فرود برای اطمینان از قابلیت اطمینان در شرایط سخت استفاده می شود. علاوه بر این، این نوع واشر همچنین اغلب در کاربردهای متعدد بست در وسایل نقلیه نظامی، هلیکوپترها و جت های جنگنده استفاده می شود.

(3) ماشین آلات دقیق و اتوماسیون صنعتی

در دنده های فضای تنگ مانند تجهیزات پردازش دقیق، ماشین های صنعتی، اتصالات ربات و خطوط مونتاژ خودکار استفاده می شود. از آنجایی که قطر بیرونی کوچکتر است، به راحتی در جاهایی که فضا محدود است جا می‌گیرد و دقت بالایی را که مونتاژ دقیق نیاز دارد، انجام می‌دهد.

(4) برق و الکترونیک

در داخل دستگاه های الکترونیکی، کانکتورها، پانل ها و نقاط مشابه استفاده می شود. این واشر قفل یقه ای بدون نیاز به واشر اضافی به شما قفل محکم می دهد - راهی فشرده برای محکم نگه داشتن اشیا در زیر لرزش.

(5) صنایع سنگین و ساخت و ساز

در ماشین‌آلات سنگین، تجهیزات ساختمانی و سازه‌های فولادی، اندازه جمع و جور این واشر، آن را برای مهندسینی که به مقاومت در برابر لرزش و ضد شل شدن قابل اعتماد نیاز دارند، تبدیل به یک انتخاب مناسب می‌کند.
