واشر فنری منحنی DIN137A

واشر فنری منحنی DIN137A تولید شده توسط کارخانه Xiaoguo® طراحی منحصر به فردی دارد. این طرح می تواند نیروی پیش بار محوری پایدار را بین اجزایی مانند یاتاقان ها فراهم کند، فاصله محوری را از بین ببرد، از لرزش واشرها جلوگیری کند و در نتیجه از تأثیرگذاری بر استفاده کلی جلوگیری کند.

ارسال استعلام

توضیحات محصول

واشر فنری منحنی DIN137A یک واشر فلزی الاستیک با ساختار خمشی یک یا چند قوس شکل است. این نیروی پیش بار الاستیک را از طریق تغییر شکل قوس خود ایجاد می کند و در زیر پیچ ها و مهره ها مونتاژ می شود. برای از بین بردن شکاف در اتصال بست ها، حفظ نیروی پیش بار، جبران انبساط یا سایش حرارتی و مقاومت در برابر لرزش متوسط استفاده می شود.

نام	واشر فنری منحنی DIN137A
مواد	فولاد ضد زنگ / فولاد آلیاژی / فولاد کربن / برنج / فولاد فنر
استانداردها	DIN137A
موضوع	متریک / متریک
اندازه ها	M2-M12
پایان	روی/سیاه/طبیعی/دیگر
قابل تنظیم	بله
نمونه	بله

معرفی ساختار

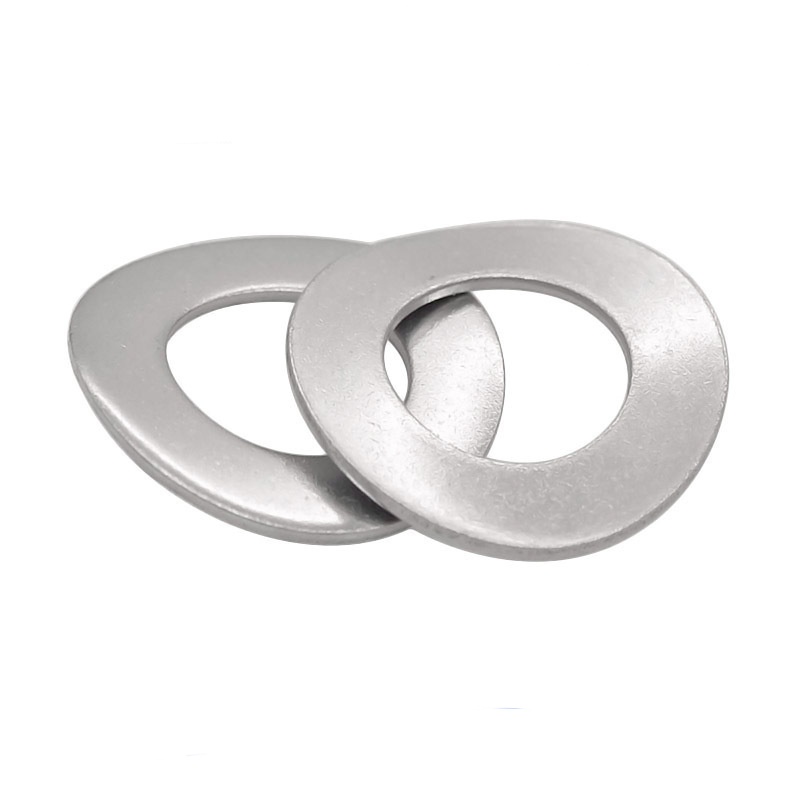

ساختار واشر فنری خمیده DIN137A چگونه است؟ به عبارت ساده، یک حلقه فلزی کوچک با شکل قوسی است.

【شکل کلی】

واشر فنری منحنی DIN137A یک واشر تخت معمولی نیست. اگر آن را در دست بگیرید، می بینید که خود به خود بیرون می زند و صاف نمی ماند. بسته به نحوه برآمدگی آن، عمدتاً دو ساختار وجود دارد:

（1）شکل قوس تک موجی (مانند یک پل قوسی کوچک)

کل واشر یک شکل قوسی دارد که وسط آن بالاتر و طرفین پایین تر است و شبیه یک پل کمانی کوچک است. در حالت آزاد، ارتفاع طبیعی آن بسیار بیشتر از ضخامت آن است. هنگامی که صاف می شود، یک رانش معکوس ایجاد می کند.

（2）چند موجی (مانند چیپس سیب زمینی مواج)

واشر دارای دو یا حتی بیشتر موج است، با قله ها و دره ها متناوب و در اطراف محیط حلقه می زنند. هنگامی که این ساختار فشرده می شود، تغییر شکل به اندازه یک موج قابل توجه نیست، اما الاستیسیته یکنواخت تر است.

این دو نوع واشر، هر دو حلقه‌های دایره‌ای کامل هستند، وسط آن سوراخ است و لبه‌های آن بدون بریدگی است. ضخامت مواد در کل یکسان است.

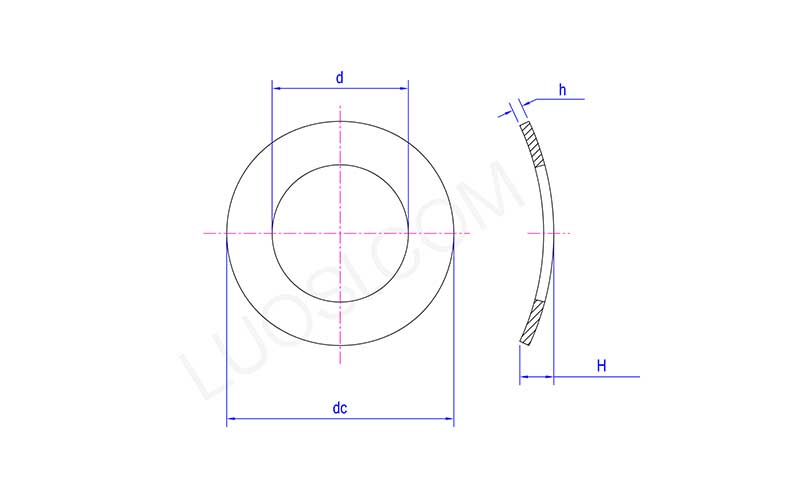

DIN137A Curved Spring Washer

دوشنبه	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
د دقیقه	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
حداکثر d	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc دقیقه	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
حداکثر dc	4.5	5.5	6	8	10	11	15	18
H دقیقه	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8
