واشر گوه ای دوبل تاشو

واشر قفلی دوبل تاشو تولید شده توسط کارخانه Xiaoguo® دارای ساختار دو لایه و طراحی قفل دوگانه است. در مقایسه با بست های سنتی ضد شل شدن، عملکرد آنها بسیار برتر است.

ارسال استعلام

توضیحات محصول

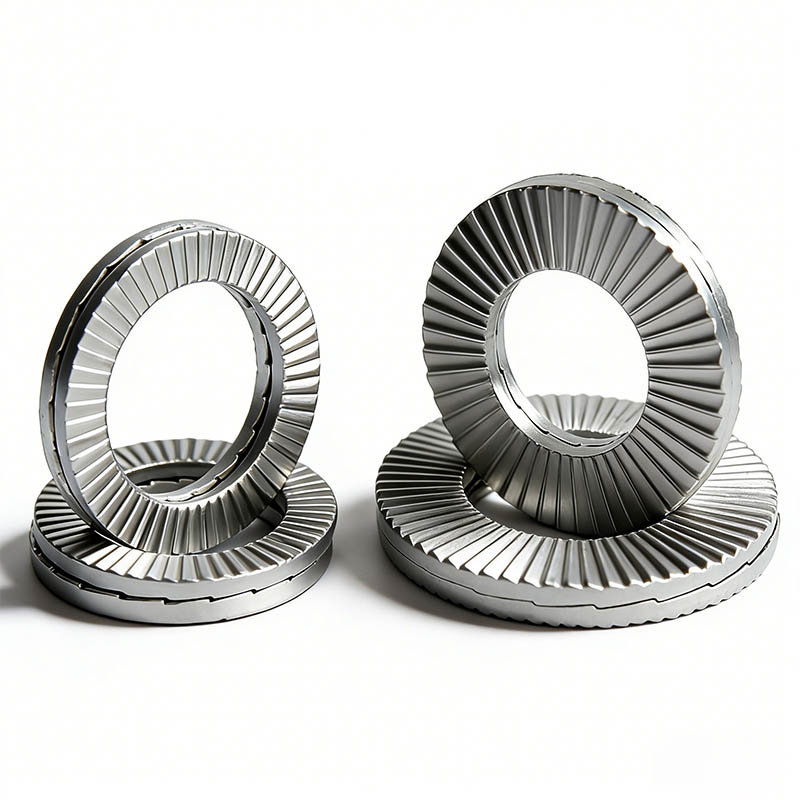

واشر دوبل تاشو گوه ای یک بست پیشرفته و با کارایی بالا ضد شل شدن است. به جای روش سنتی که بر اصطکاک متکی است، از یک فناوری منحصر به فرد قفل گوه استفاده می کند. ساختار گوه‌ای تاشو دولایه با سطوح دندانه‌دار در دو طرف دارد. در واقع از یک جفت (دو تکه) واشر دقیقاً یکسان تشکیل شده است. ساختار منحصر به فرد هر واشر کلید دستیابی به عملکرد فوق العاده ضد شل شدن آن است.

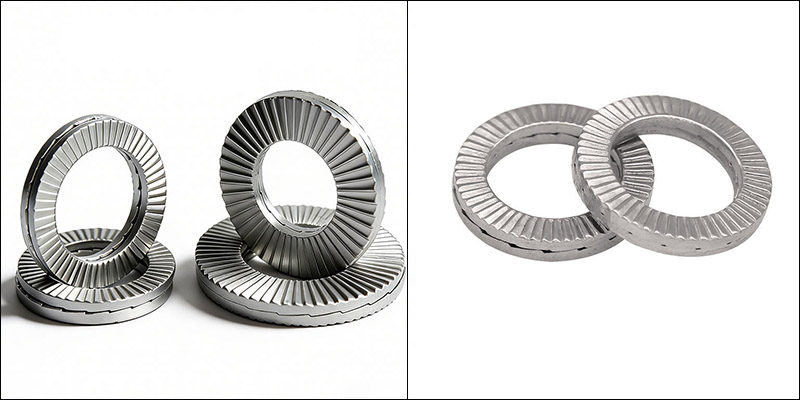

Double Fold Wedge Lock Washer

ویژگی های ساختاری

ویژگی ساختاری اصلی واشر قفلی دوبل تاشو در طراحی آن از دو واشر نهفته است که سطوح داخلی و خارجی به ترتیب عملکرد قفل و ثابت را انجام می دهند.

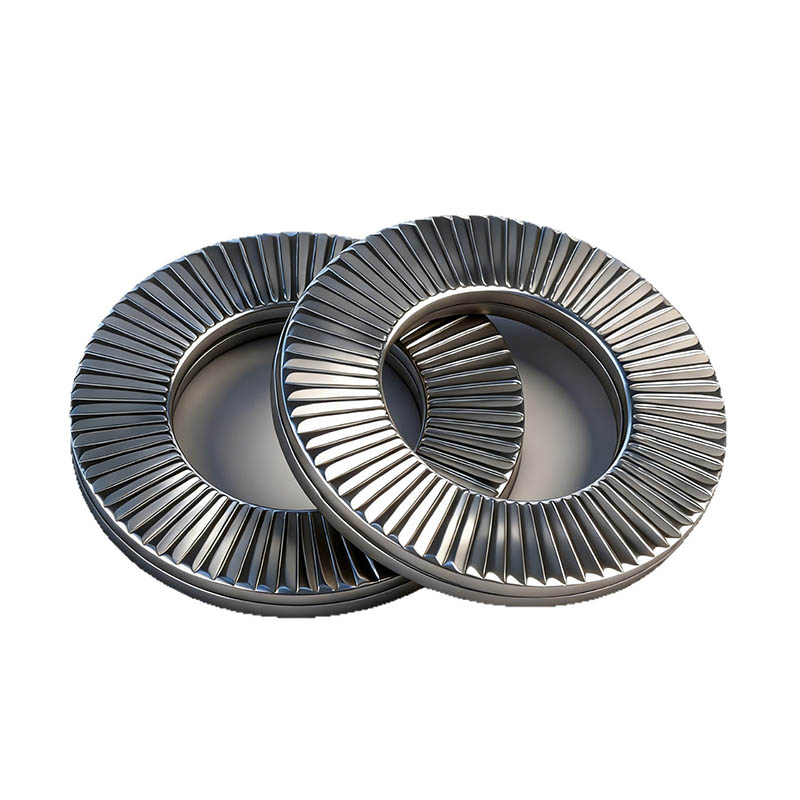

(1) واشر جفت شده

دو واشر یکسان با هم ترکیب می شوند تا یک مجموعه را تشکیل دهند. این طرح از فرم سنتی تک تکه جدا می شود. این دو واشر در طول تولید از قبل مونتاژ می شوند تا یک سیستم قفل را تشکیل دهند. این طرح متقارن قابل استفاده مجدد است و در هنگام جداسازی به واشرها آسیب نمی رساند.

(2) سطح برآمده شعاعی

این الگوهای برجسته، طرف واشر قفلی گوه ای تاشو دوبل هستند که مستقیماً با سر مهره، پیچ و مهره یا سطح قطعه متصل شده در تماس است. سطح دارای الگوهای برجسته شعاعی / دندانه های ظریف است. آنها عمدتاً برای تثبیت واشر قفلی دوبل تاشو روی این سطح، "قفل کردن" آن در محل و جلوگیری از هر گونه لغزش بین آنها کار می کنند.

(3) سطح دندان مثلثی

این سطح جفت گیری در طرف مقابل واشر است. سطح داخلی از سطوح دندانی گوه ای شکل تشکیل شده است که به طور مساوی در امتداد محیط توزیع شده اند و شبیه یک بادامک هستند و همچنین به عنوان "دندان های گوه ای" یا "سطوح دندانی شیبدار" شناخته می شود.

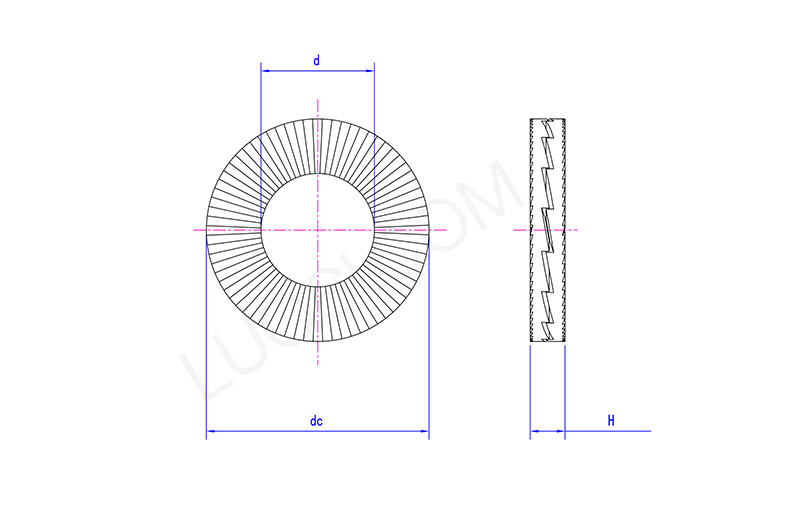

Double Fold Wedge Lock Washer

دوشنبه	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
حداکثر d	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
د دقیقه	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
حداکثر dc	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
کمتر از دقیقه	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H دقیقه	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
