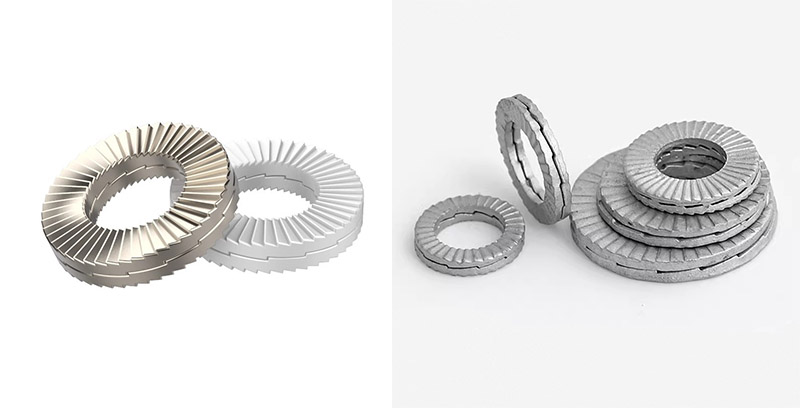

دو واشر بزرگ تاشو خود قفل

نصب واشرهای بزرگ با قفل دو برابر بسیار ساده است. فقط مطمئن شوید که سطح بزرگ دندانه دار به درستی تراز شده و در موقعیت صحیح قرار گرفته است و سپس پیچ یا مهره را با گشتاور استاندارد سفت کنید تا فرآیند تکمیل شود. نصب آن به تکنیک های پیچیده یا ابزار گران قیمت نیاز ندارد، اما چندین نکته کلیدی وجود دارد که برای دستیابی به عملکرد 100٪ باید به آنها توجه کرد.

(1) آماده سازی قبل از نصب

تمیز کردن قطعه کار: اطمینان حاصل کنید که سطوح تماس پیچ‌ها، مهره‌ها، واشرهای بزرگ با قفل دو برابر و قطعات متصل تمیز، مسطح، عاری از لکه‌های روغن، زنگ زدگی یا سوراخ‌ها هستند.

تعداد واشرهایی که باید بررسی شوند: هنگام استفاده باید به صورت جفت استفاده شوند (دو قطعه یک مجموعه را تشکیل می دهند).

نوع سطح نصب را بررسی کنید: پیکربندی سوراخ یا سوراخ کور و تعداد واشرها را تعیین کنید.

(2) واشر را قرار دهید

جفت واشرها را بردارید و اطمینان حاصل کنید که "سطح دندانه ای بزرگ (سطح گوه ای شکل)" رو به روی یکدیگر قرار دارند. آنها را به ترتیب اشتباه تقسیم یا نصب نکنید.

(3) بین سوراخ های گذرا و سوراخ های کور تمایز قائل شوید

سوراخ کور / اتصال پیچ: فقط به یک جفت واشر بزرگ دو تایی نیاز است که بین سر پیچ و قطعه متصل قرار داده شود. مهره از طرف دیگر سفت می شود.

مونتاژ سوراخ / پیچ و مهره: هنگام استفاده، به دو جفت واشر بزرگ دو تا شده نیاز است. یک جفت زیر سر پیچ و جفت دیگر زیر مهره قرار می گیرد.

(4) از تماس مناسب اطمینان حاصل کنید

اطمینان حاصل کنید که سطوح دندانه شعاعی در سمت بیرونی واشر با یک طرف سر پیچ (یا مهره) و طرف دیگر با سطح قطعه متصل در تماس باشد.

(5) سفت کنید

از یک آچار گشتاور استفاده کنید و بست ها را با توجه به مقادیر گشتاور مربوطه سفت کنید.

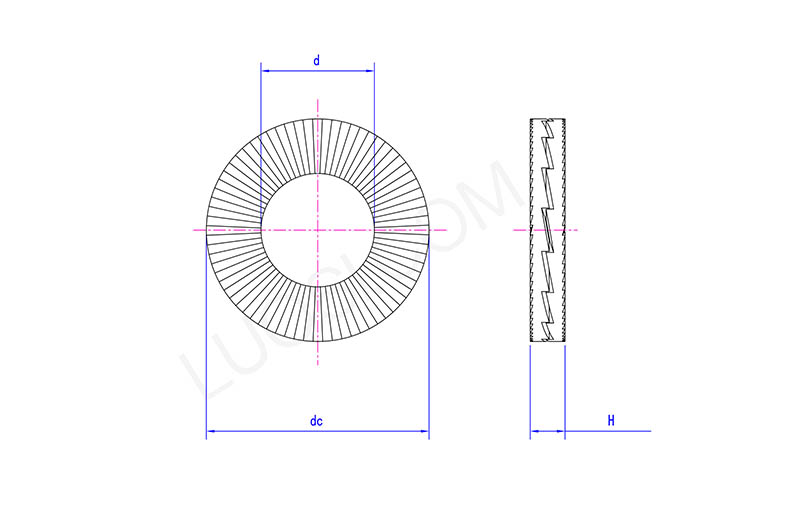

دوشنبه	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
حداکثر d	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
د دقیقه	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
حداکثر dc	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
کمتر از دقیقه	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H دقیقه	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

میشه دوباره استفاده کرد؟

واشرهای بزرگ دو برابر خود قفل معمولاً قابل استفاده مجدد هستند. پس از جدا شدن از تجهیزات، هر دو قطعه واشر باید به طور کامل بررسی شوند.

شرایط مجاز برای استفاده مجدد: اگر سطح بزرگ دندان در حلقه داخلی و دندان های شعاعی در سمت بیرونی هیچ سایش بیش از حد، تغییر شکل قابل مشاهده، بدون ترک یا آسیب دیدگی نشان نداد، می توان آنها را تمیز و دوباره نصب کرد.

وضعیتی که نیاز به تعویض دارد: اگر بازرسی نشان داد که ساییدگی یا آسیب آشکار است، برای جلوگیری از نیروی قفل ناکافی باید فوراً مجموعه جدیدی از واشرها تعویض شوند.
