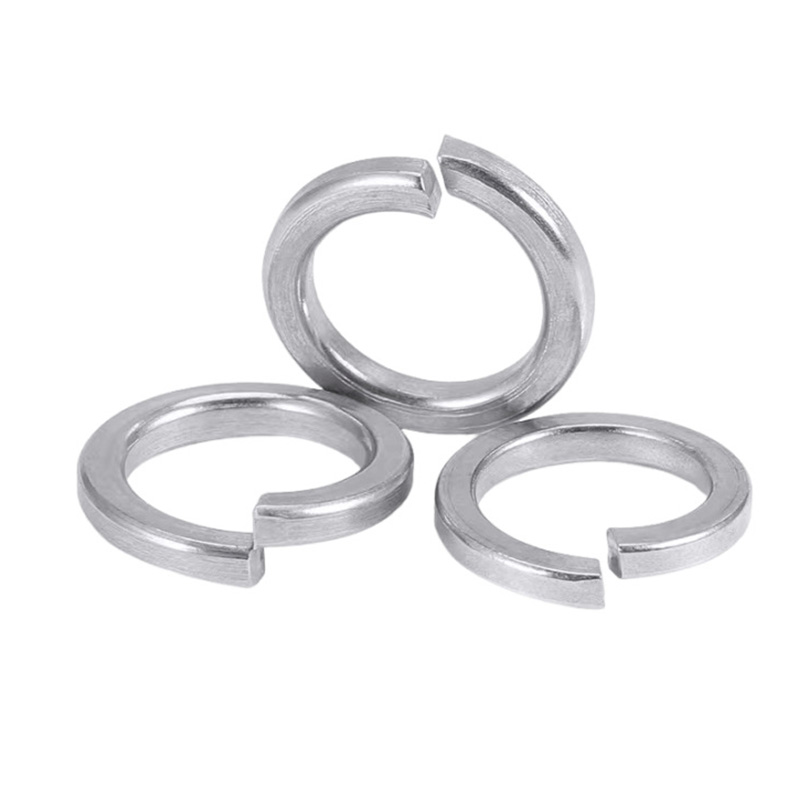

واشر قفل یقه بالا

واشر قفل یقه بلند Xiaoguo® موجود در انبار به راحتی نصب می شود. آنها به هیچ ابزار ویژه اضافی در حین استفاده نیاز ندارند، دشواری عملیاتی کمی دارند، به سرعت توسط کارگران پذیرفته می شوند و همچنین برای نگهداری راحت هستند.

ارسال استعلام

توضیحات محصول

واشر قفل یقه بالا همه از یک طراحی یکسان نیستند. آنها معمولاً با توجه به نیازهای مختلف سفارشی می شوند و انواع مختلفی وجود دارد. در اینجا پنج نوع رایج وجود دارد:

(1) نوع استاندارد تک حلقه (متداول ترین، DIN 127 / GB 93)

واشر فنری مارپیچی باز سنتی، متشکل از یک حلقه فلزی با دهانه. مناسب برای اکثر برنامه های ضد شل شدن بار کم تا متوسط و همچنین رایج ترین و پرکاربردترین واشر قفل یقه بالا در بازار است.

（2）دو حلقه سنگین (DIN 128)

دارای دو حلقه، یکی بیشتر از نوع استاندارد. الاستیسیته بیشتر و مقاومت در برابر لرزش بهتری دارد. در ماشین آلات سنگین، شاسی وسایل نقلیه و مناطق با لرزش زیاد استفاده می شود.

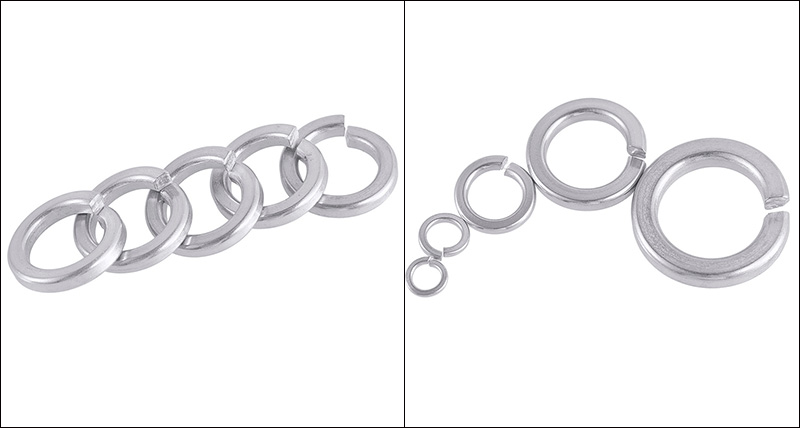

High Collar Lock Washer

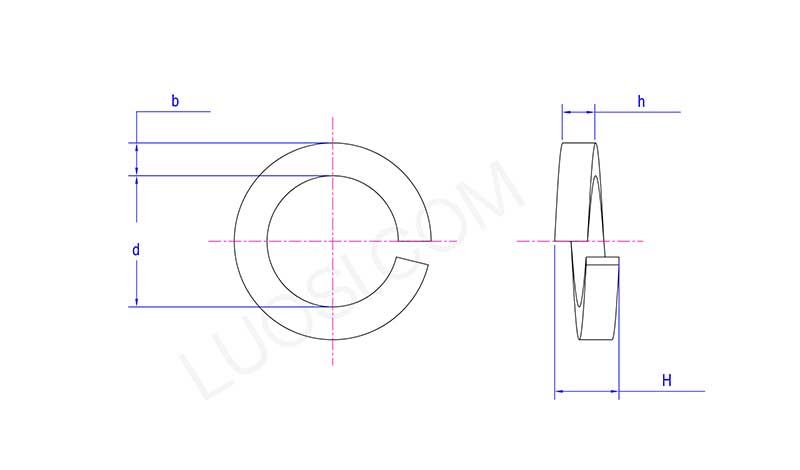

دوشنبه	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
د دقیقه	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
حداکثر d	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b دقیقه	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ساعت دقیقه	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
حداکثر ساعت	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H دقیقه	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

(3) واشرهای فنری موجی

آنها مارپیچی شکل نیستند، اما شکلی موج دار با چندین قله و دره دارند. آنها در مکان هایی که فضا بسیار محدود است اما هنوز خاصیت ارتجاعی مورد نیاز است، مانند اعمال پیش فشار بر یاتاقان ها استفاده می شود.

（4）واشر فنری دیسکی شکل (واشر Belleville)

شکل آن مخروطی است و شبیه یک ظرف کوچک است. این می تواند فشار بسیار بالا را تحمل کند و در مکان هایی که نیاز به جبران فنر با استحکام بالا دارند، مانند انبساط و انقباض حرارتی، جبران سایش و غیره استفاده می شود.

（5） واشر قفلی دندانه دار (دندان های داخلی / دندان های خارجی، DIN 6797 / DIN 6798)

دارای دندانه هایی در اطراف لبه است و پس از سفت شدن به سطح قطعه کار می زند و عملکرد ضد لغزش عالی را ارائه می دهد. عمدتاً در مناطقی که نیاز به هدایت الکتریکی دارند (مانند سیم های زمین) یا برای ضد شل شدن پیچ های کوچک استفاده می شود.

مواد رایج

واشر قفل یقه بالا به خاصیت ارتجاعی خوب و توانایی حفظ خاصیت ارتجاعی نیاز دارد. بنابراین، انتخاب مواد بسیار مهم است. در اینجا برخی از انواع رایج مواد آورده شده است:

فولاد فنری (65Mn / 70 فولاد / 82B)

یک ماده معمولی با بالاترین نرخ سفارش، ارائه ارزش مناسب برای پول و کشش عالی. 65Mn متداول ترین ماده مورد استفاده برای واشر با یقه بالا است، با سختی معمولاً بین 42 تا 50 HRC (تقریباً 420 تا 510 HV). این سختی برای حفظ خاصیت ارتجاعی کافی است در حالی که احتمال شکستن آن کم است.

فولاد ضد زنگ SUS304 / SUS316

فولاد ضد زنگ 304 عمدتاً در مناطق مرطوب، فضای باز یا مناطقی که نیاز به تمیز کردن دارند (تجهیزات غذایی، تجهیزات پزشکی) استفاده می شود. فولاد ضد زنگ 316 در برابر خوردگی یون کلرید مقاومت بیشتری دارد و در مهندسی دریایی و صنایع شیمیایی استفاده می شود.

فولاد کربنی (08F / 10# / 45#)

برای قطعات کم بار و غیر بحرانی استفاده می شود. درمان سطح الاستیک برای جلوگیری از زنگ زدگی نیاز به گالوانیزه دارد.
