پیچ متریک برای جوشکاری پروجکشن مقاومتی

پیچ متریک برای جوشکاری پیش بینی مقاومتی به ویژه برای جوشکاری نقطه ای مقاومتی طراحی شده است. برجستگی های کوچک روی پایه در طی فرآیند جوشکاری ذوب می شوند و یک پیوند محکم با سطح فلز ایجاد می کنند. شرکت Xiaoguo® سهام فراوانی در دسترس دارد.

مدل:BS 7670-1-2004

ارسال استعلام

توضیحات محصول

پیچ متریک برای جوشکاری طرح مقاومتی عمدتاً از یک بدنه پیچ و یک سر با ساختار برآمدگی ویژه تشکیل شده است. قسمت بدنه پیچ دارای رزوه های متریک استاندارد است که برای تطبیق با موارد مربوطه راحت استآجیلیا اجزایی با رزوه های داخلی.

پارامترهای محصول

metric screw for resistance projection welding parameter

دوشنبه	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
حداکثر	1.25	1.75	2	2.5	3.13	3.75	4.38
حداکثر dk	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk دقیقه	5.63	7.55	9.55	11.45	15.45	19.35	23.35
حداکثر k	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k دقیقه	1.07	1.47	1.87	2.27	3.05	3.85	4.65
حداکثر d1	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 دقیقه	4.5	6	7.5	9	12	15	18
حداکثر d0	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 دقیقه	0.9	1.2	1.5	1.8	2.4	3	3.6
حداکثر ساعت	0.55	0.7	0.85	1	1.3	1.6	1.9
ساعت دقیقه	0.35	0.5	0.65	0.8	1.1	1.4	1.7
حداکثر r	0.4	0.4	0.5	0.6	0.8	0.8	0.8

ویژگی های محصول

پیچ متریک برای جوشکاری پیش بینی مقاومتی برجستگی های منحصر به فرد روی سر است. این برجستگی ها دارای اشکال منظم و اندازه های یکنواخت هستند. در حین جوشکاری، آنها می توانند به طور دقیق جریان را متمرکز کنند، فرآیند جوشکاری پایدار و قابل اعتماد را تضمین می کنند و کیفیت جوش را به طور قابل توجهی افزایش می دهند. به دلیل نیروی متمرکز بر برآمدگی ها، فرآیند جوشکاری تاثیر حرارتی نسبتا کمی بر سایر قسمت های قطعه کار می گذارد.

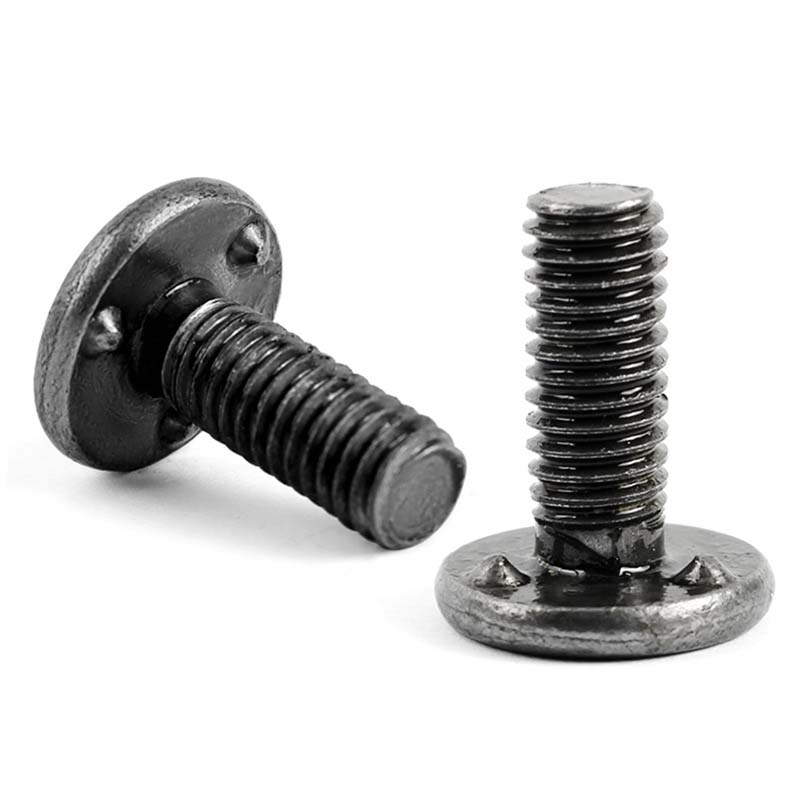

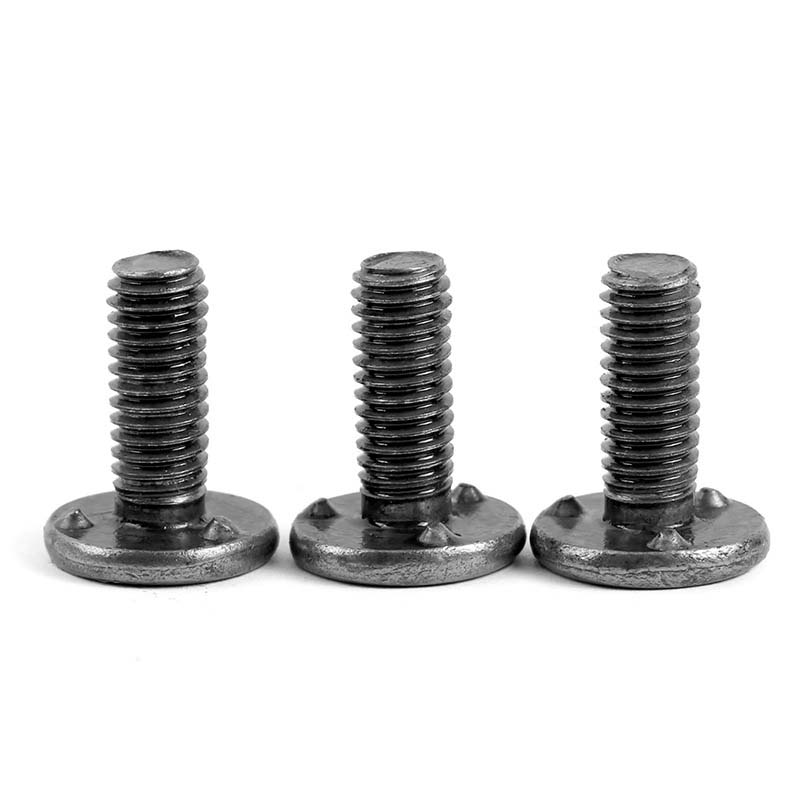

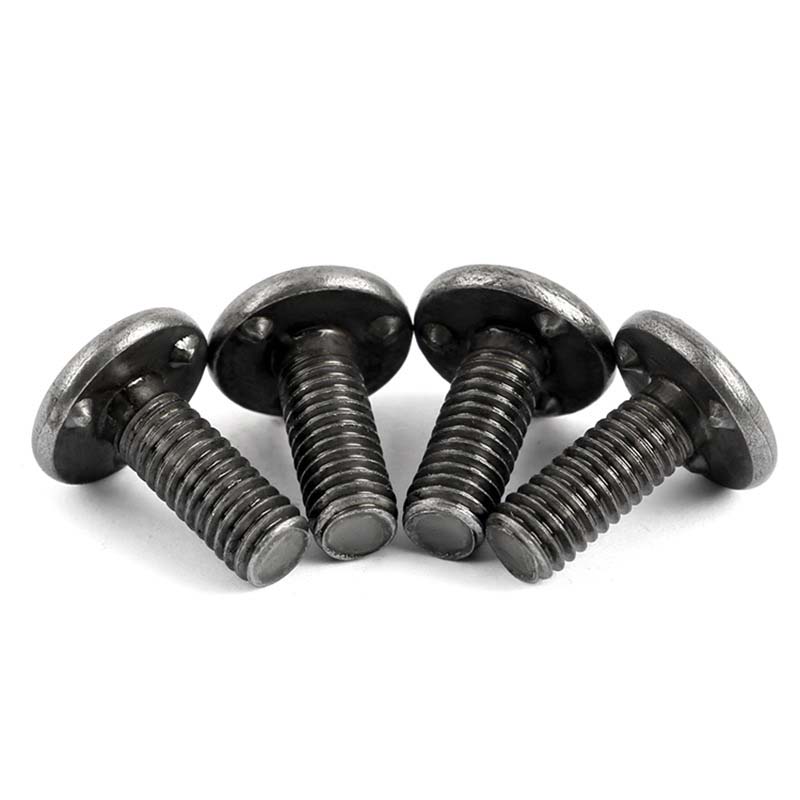

این پیچ های متریک دارای سه برآمدگی کوچک در نزدیکی سر هستند. از یک تفنگ جوشکاری برای فشار دادن آنها روی فلز استفاده کنید. برجستگی ها فوراً گرما را متمرکز می کنند، نقطه ذوب می شود و باعث می شود سر پیچ با سطح جوش بخورد. این به سرعت یک نقطه رزوه ای محکم و همسطح ایجاد می کند.

در مقایسه با جوشکاری معمولی، پیچ جوش پیش بینی نیاز به تفنگ جوش مخصوص دارد، اما تمیزتر / سریعتر از گل میخ های جوشکاری قوس الکتریکی است. بدون نیاز به گاز محافظ یا اسپیسر سرامیکی. جوشکاری پلاگین می تواند دقیقا نقاط جوش را کنترل کند و هر بار نتایج ثابتی را تضمین کند.

پیچ متریک برای جوشکاری پیش بینی مقاومتی را می توان برای درب های تعمیر و نگهداری خطوط لوله HVAC استفاده کرد. از آنها برای جوشکاری نقطه ای مقاومت استفاده کنید، که می تواند قفل دائمی را به دست آورد. پیچ های M4 را در اطراف دهانه جوش دهید. درب بازرسی را با واشر قفلی ثابت کنید. وقتی فیلتر هر ربع تعویض شود، رزوه ها شل نمی شوند. کاهش تماس های تعمیر و نگهداری تا 90٪.
