پیچ جوش بالا پروجکشن

پیچ جوش برجسته بالا به طور خاص برای جوش لب به لب طراحی شده است. سطح پیچ دارای برجستگی های کوچکی است که می تواند ذوب شود و با سطح فلز پیوند بخورد. آنها برای قطعات خودرو، قطعات قاب الکتریکی یا پانل های فلزی مناسب هستند. تامین کننده Xiaoguo نمونه های رایگان را ارائه می دهد.

مدل:Q 199-1999

ارسال استعلام

توضیحات محصول

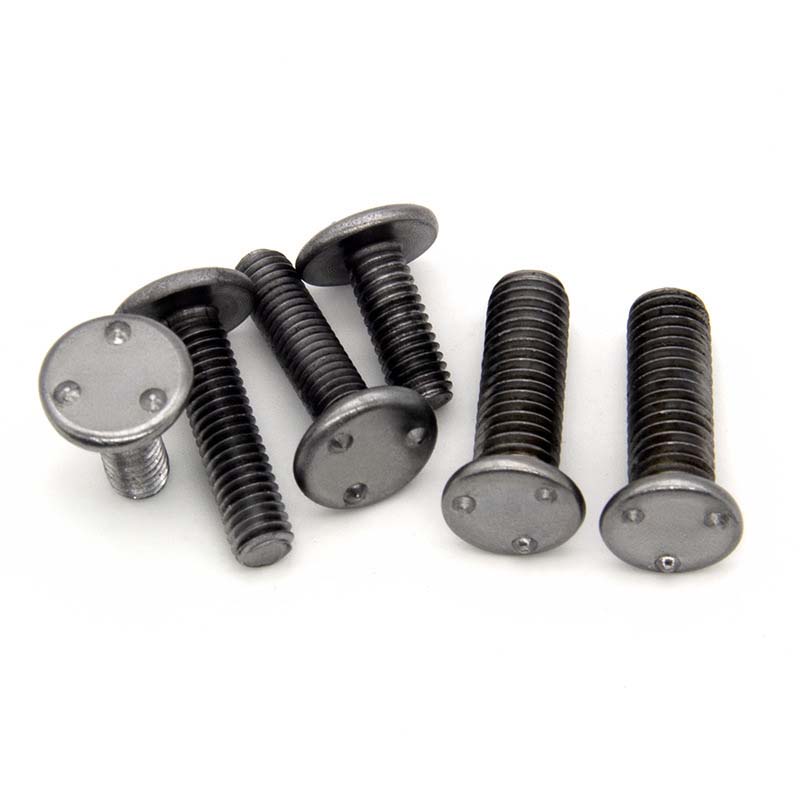

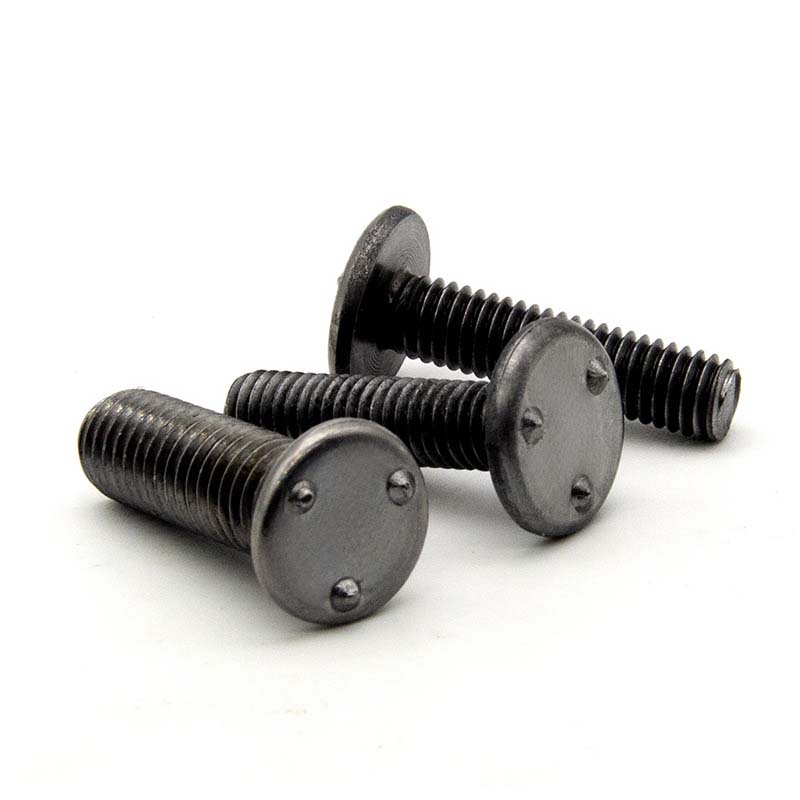

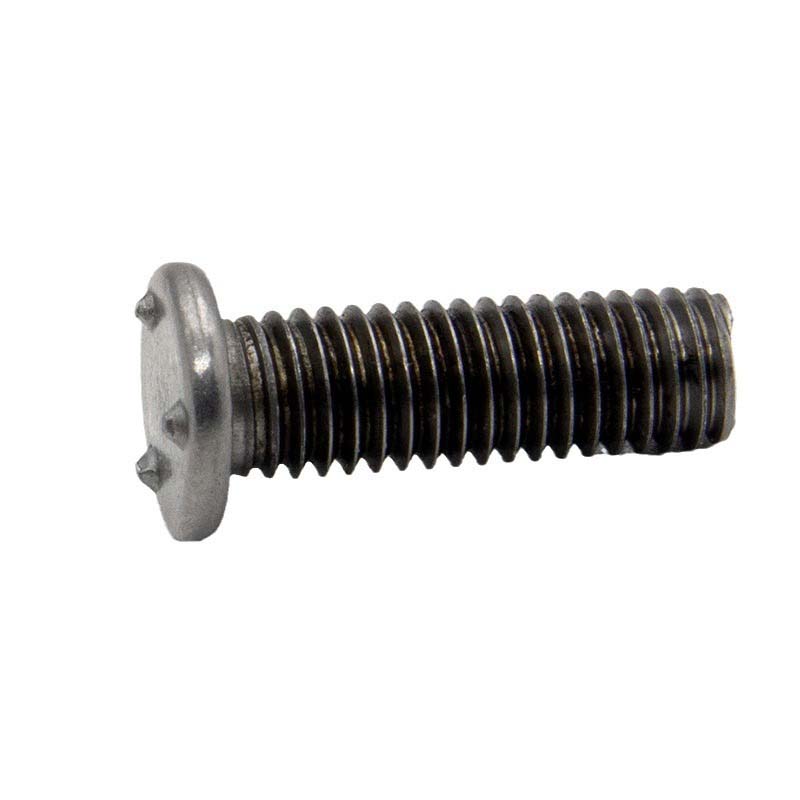

Tپیچ جوش برجسته عمدتاً از یک پیچ و یک سر با یک پلت فرم جوش بیرون زده تشکیل شده است. قسمت پیچ دارای رزوه های استاندارد می باشد و روی آن تعداد و شکل خاصی برآمدگی های جوش داده شده وجود دارد که همگی در یک ارتفاع هستند.

مزیت و کاربردها

این پیچ جوش بر روی سر برجستگی هم قوی و هم کارآمد است. در طول فرآیند جوشکاری، جریان بر روی سکوی جوشکاری محدب متمرکز می‌شود، که این امکان را فراهم می‌کند که پیچ‌ها و قطعات جوش‌شده در مدت زمان بسیار کوتاه‌تری نسبت به روش‌های معمولی جوشکاری، محکم به یکدیگر متصل شوند. سه ایستگاه جوش محدب می توانند به پیچ ها کمک کنند تا موقعیت صحیح خود را به طور خودکار پیدا کنند.

پیچ های جوش پروجکشن بالا در صنعت خودروسازی استفاده می شود. در تولید بدنه خودرو از این نوع پیچ برای اتصال قطعات مختلف استفاده زیادی می شود. مثلا در نصب صندلی ماشین. ابتدا پیچ از طریق جوش بیرون زده به بدنه خودرو جوش داده می شود. سپس سوراخ‌های نصب صندلی با پیچ هم‌تراز شده و مهره‌ای سفت می‌شود تا صندلی را محکم ببندد تا اطمینان حاصل شود که صندلی در حین حرکت خودرو تکان نمی‌خورد.

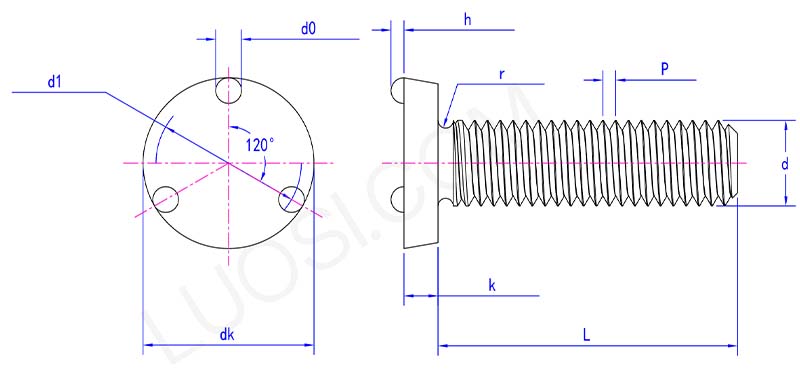

top projection weld screw parameter

دوشنبه	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
حداکثر dk	11.5	12.5	14.5	19	21	24
dk دقیقه	11.23	12.23	14.23	18.67	20.67	23.67
حداکثر k	2	2.5	2.5	3.5	4	5
k دقیقه	1.75	2.25	2.25	3.25	3.75	4.75
r دقیقه	0.2	0.2	0.3	0.3	0.4	0.4
حداکثر d1	8.75	9.75	10.75	14.25	16.25	18.75
d1 دقیقه	8.5	9.5	10.5	14	16	18.5
حداکثر ساعت	1.25	1.25	1.25	1.45	1.45	1.65
ساعت دقیقه	0.9	0.9	0.9	1.1	1.1	1.3
حداکثر d0	2.6	2.6	2.6	3.1	3.1	3.6
d0 دقیقه	2.4	2.4	2.4	2.9	2.9	3.4

پیچ جوش در ساخت لوازم آشپزخانه استفاده می شود. در طول فرآیند تولید لوازم آشپزخانه، مانند هنگام تولید وسایلی مانند اجاق گاز، اجاق مایکروویو و ماشین ظرفشویی، از آنها استفاده می شود. هنگام نصب تکیه گاه های لوله گرمایش، راهنماهای سینی و سایر اجزای داخل کوره، ابتدا روی آستر داخلی یا پوسته بیرونی اجاق جوش داده می شوند و سپس با پیچاندن قطعات مربوطه به قسمت های رزوه دار، قطعات مربوطه را ثابت می کنند.پیچ و مهره ها.

ویژگی های محصول

بارزترین ویژگی پیچ جوش فوقانی، پلت فرم جوش برجسته منحصر به فرد آن در سر است. این دستگاه های جوش نقطه ای دارای اشکال منظم و اندازه های یکنواخت هستند. در طول فرآیند جوشکاری، آنها می توانند دقیقاً جریان را متمرکز کنند و از نتیجه جوشکاری پایدار و قابل اعتماد با کیفیت جوش تضمین شده اطمینان حاصل کنند. به دلیل وجود ایستگاه جوش محدب، آسیب به سطح قطعات جوش داده شده در طول فرآیند جوشکاری نسبتاً کم است و ظاهر و عملکرد قطعات جوش داده شده را بهتر می توان حفظ کرد.
