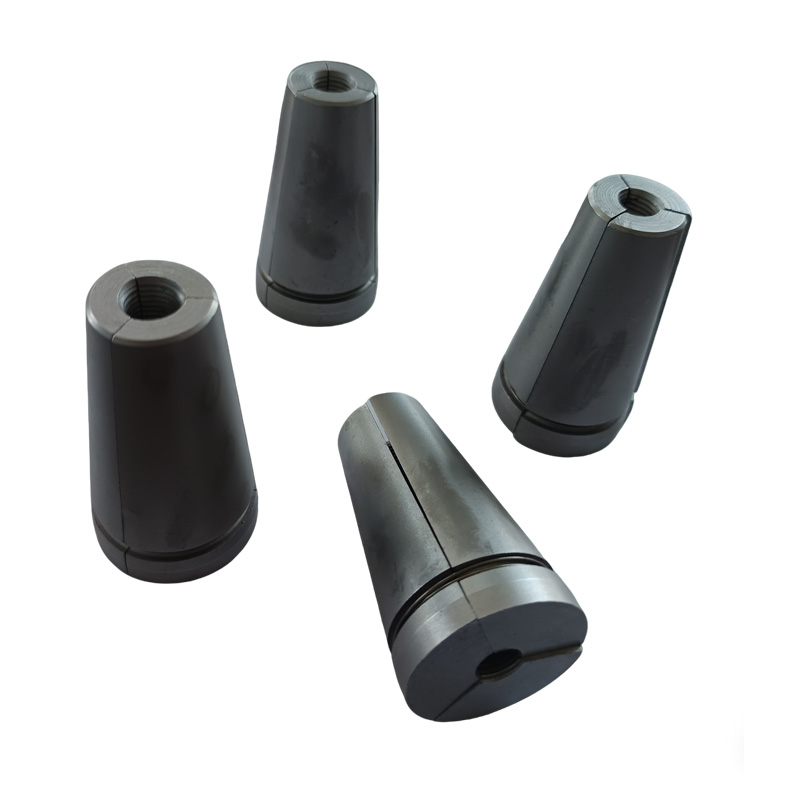

قاچ های لنگر پست تنش

عملکرد کلیدی

عملکرد Post Tension Anchor Wedges به طور مستقیم ایمنی سازه و دوام پروژه های بزرگ مانند پل ها و ساختمان ها را تعیین می کند. با انتخاب Xiaoguo®، ضمانت قابل اعتمادی دریافت خواهید کرد که می تواند سختگیرانه ترین استانداردها را تحمل کند.

(1) راندمان لنگر انداختن بار استاتیک

ضریب کارایی ηa ≥ 0.95

آیا سیستم لنگر می تواند به طور موثر از استحکام کامل رشته های فولادی استفاده کند یا خیر

(2) کرنش کل نهایی

εapu ≥ 2.0%

شکل پذیری سیستم لنگر را در حالت نهایی اندازه گیری می کند تا از شکست شکننده جلوگیری کند

(3) عملکرد خستگی

بدون شکست پس از 2 میلیون چرخه بارگذاری

تضمین می کند که سازه مانند پل ها و برج های توربین بادی که تحت بارهای دینامیکی طولانی مدت قرار می گیرند، به دلیل خستگی خراب نمی شوند.

(4) از دست دادن اصطکاک در ناحیه لنگرگاه

تلفات کل در دهانه لنگر + باز شدن ترومپت ≤ 6٪

از دست دادن پیش تنیدگی موثر ناشی از اصطکاک را کاهش می دهد و بر راندمان کشش و کنترل هزینه تأثیر می گذارد.

(5) مقدار جمع شدن بلوک گوه

لنگر عقب نشینی کم ≤ 0.5 میلی متر؛ لنگر معمولی ≤ 6 میلی متر

این به طور مستقیم بر دقت استقرار پیش تنیدگی تأثیر می گذارد. هر چه انقباض کوچکتر باشد، تلفات پیش تنیدگی در حین استقرار کمتر است.

(6) الزامات سختی:

پست تنش لنگر گوه: HRC 58-65; صفحه لنگر: HB ≥ 251

اطمینان حاصل کنید که سطح قطعات در برابر سایش مقاوم است و تحت فشار زیاد تغییر شکل نمی دهد یا فرو نمی ریزد.

طبقه بندی

گوه های لنگر پس کشش را می توان بیشتر به انواع مختلفی طبقه بندی کرد. معیارهای اصلی طبقه بندی بر اساس تعداد قطعات، فرم دندان های داخلی و شکل مخروط بیرونی است. ویژگی های ساختاری و کاربردهای مربوطه

【1】تعداد قطعات

(1) دو تکه

ویژگی های ساختاری: دو صفحه گیره گوه ای شکل متقارن، وقتی با هم ترکیب شوند، یک سوراخ دایره ای در وسط ایجاد می کنند.

کاربردهای معمولی: لنگر کار دائمی، برای یک بار استفاده

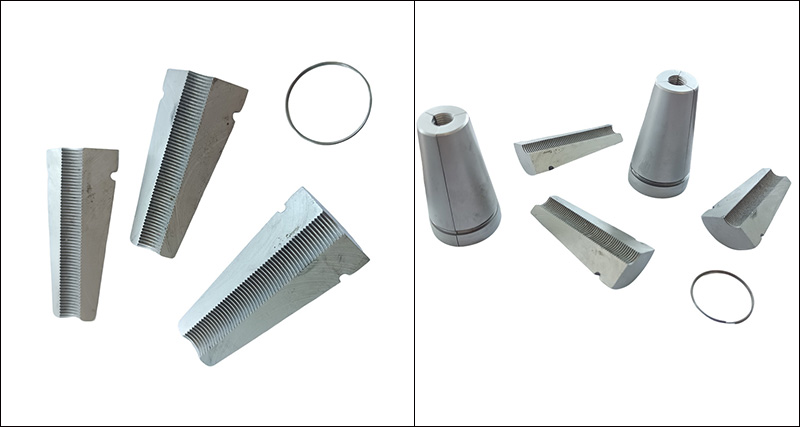

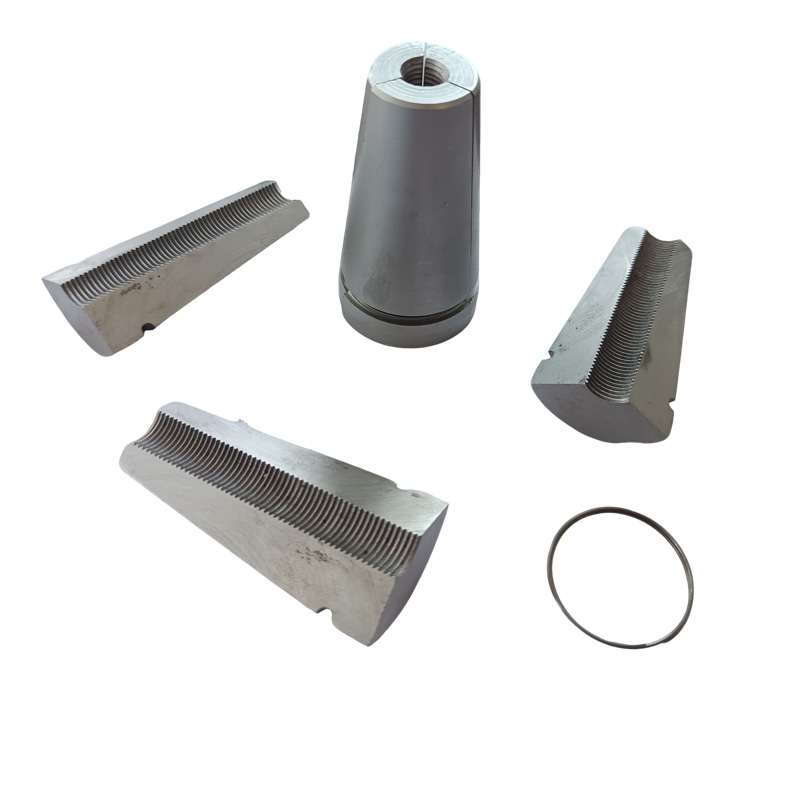

(2) سه تکه

ویژگی های ساختاری: سه صفحه گیره گوه ای شکل که به طور مساوی تقسیم شده اند، با شکاف های بین آنها، برای هماهنگی نیاز به یک سیم پیچ فنری دارد.

کاربردهای معمول: لنگر ابزار، قابل استفاده مجدد

【2】شکل دندان های داخلی

(1) دندان دایره ای شکل

ویژگی ها: گوه های لنگر Post Tension دارای چندین دندان بیرون زده دایره ای مستقل با نوک دندان های تیز هستند.

رشته های فولادی قابل اجرا: رشته فولادی استاندارد (ساختار 1×7)

(2) نخ مارپیچ

مشخصات: رزوه داخلی مارپیچ پیوسته

رشته های فولادی قابل اجرا: بسته سیم فولادی با استحکام بالا یا تقویت کننده پیش تنیده ویژه

(3) نوع ترکیبی

مشخصات: دندانه های محیطی + شیارهای طولی

رشته های فولادی قابل اجرا: عملکرد برداشتن تراشه و درگیری را افزایش می دهد

【3】شکل مخروط بیرونی

(1) سطح مخروطی منفرد

ویژگی های سطح مخروطی: کل سطح دارای یک مخروط است (متداول ترین)

(2) سطح مخروطی دوتایی

مشخصات سطح مخروطی: یک انتقال زاویه کوچک در نزدیکی انتهای بزرگ وجود دارد که توزیع نیروها را بهبود می بخشد

(3) با بخش راهنما

ویژگی های سطح مخروطی: یک بخش هدایت کننده استوانه ای از انتهای کوچک امتداد می یابد و درج اولیه را تسهیل می کند.
