یقه پیچ را تنظیم کنید

یقه پیچ تنظیم شده معمولاً در کاربردهای صنعتی با بار بالا استفاده می شود که در آن حلقه های گیره سنتی فاقد استحکام نگهداری کافی هستند.

مدل:GB/T 885-1986

ارسال استعلام

توضیحات محصول

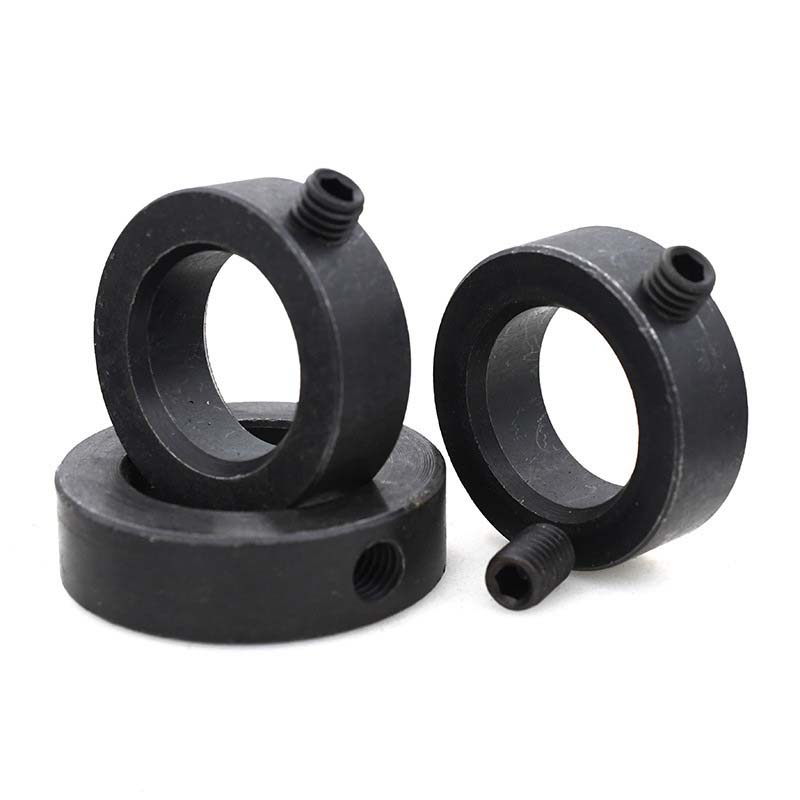

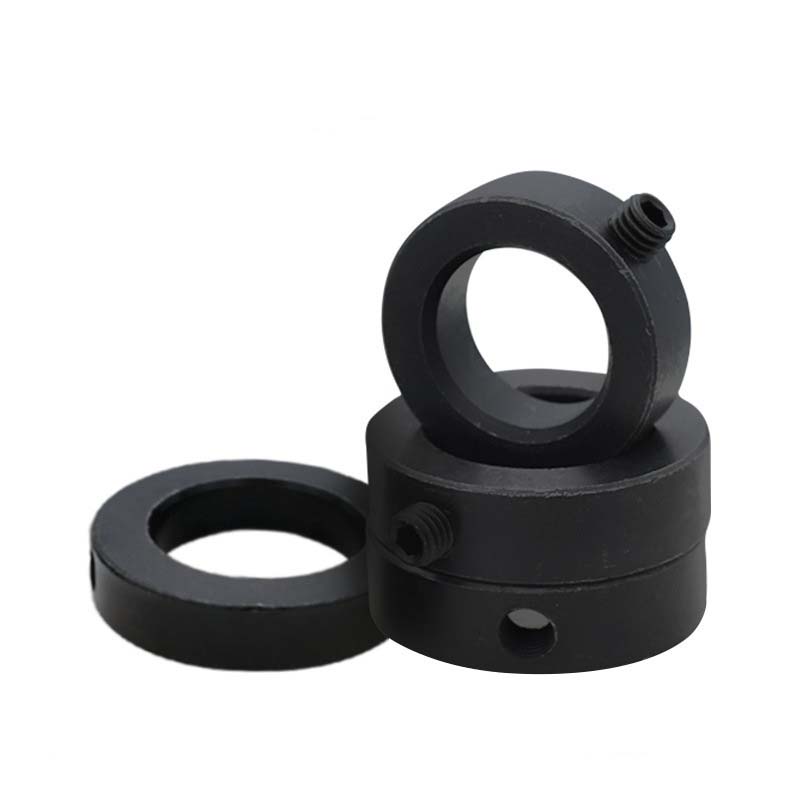

یقه پیچ یک بست دایره ای و حلقه ای شکل با پیچ تنظیم است. نصب آن توسط یک نفر آسان است و به ابزار خاصی نیاز ندارد. برای جدا کردن، فقط مهره قفل را باز کنید. این به طور گسترده در موتورهای الکتریکی بزرگ، سنگ شکن ها، ماشین آلات معدن، ابزارهای CNC، ماشین آلات چاپ و سایر تجهیزات استفاده می شود.

Set Screw Collar

دوشنبه	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
حداکثر d	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
د دقیقه	8	9	10	12	13	14	15	16	17	18	19
حداکثر ساعت	10	10	10	10	10	12	12	12	12	12	12
ساعت دقیقه	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n حداکثر	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n دقیقه	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t max	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
تی دقیقه	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
دی سی	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® این حلقه قفل پیچ را در مواد مختلف بر اساس آنچه شما نیاز دارید می سازد. برای مقاومت در برابر مواد شیمیایی، از گریدهای فولاد ضد زنگ مانند 304 یا 316 استفاده می‌کنیم. اگر در شرایط پرتنش قرار می‌گیرد، از فولاد آلیاژی 4140 استفاده می‌شود. و برای وسایل هوافضا که وزن اهمیت دارد، تیتانیوم سبک وزن وجود دارد. همچنین نسخه‌هایی با پوشش‌های پلیمری برای کاهش خوردگی در هنگام نصب فلزات مخلوط وجود دارد. همه مواد تحت آزمایش سختی سخت (HRC 35-50) و بررسی های اولتراسونیک قرار می گیرند تا مطمئن شوند که استانداردهای صنعتی مانند ASME B18.27 و DIN 471/472 را برای میزان بار تحمل می کنند.

بازرسی و نگهداری منظم

برای اینکه یقه‌های پیچ تنظیم شده به خوبی کار کنند، سفتی پیچ تنظیم را اکنون بررسی کنید و سپس با استفاده از یک آچار گشتاور، 10-15 نیوتن متر را هدف بگیرید. برای تمیز کردن نخ ها و از بین بردن هر گونه آلودگی از یک حلال استفاده کنید و هر سال روی آن ها گریس تازه مبتنی بر لیتیوم بمالید. پیچ ها را بیش از حد سفت نکنید، زیرا ممکن است یقه قفل را خراب کند. اگر در معرض آب دریا یا اسیدها قرار دارد، دو بار در سال پوشش را بررسی کنید تا مطمئن شوید که هنوز خوب است. اگر ساییدگی عمیق‌تر از 0.1 میلی‌متر در قسمت‌هایی که لمس می‌شوند مشاهده کردید، باید آن را تعویض کنید.

چه تلرانس های شفت سازگار است؟

یقه‌های پیچ با اندازه‌های شفت از 10 میلی‌متر تا 200 میلی‌متر، با استفاده از سطوح تحمل معمولی مانند h9 یا h11 کار می‌کنند. پیچ‌های قابل تنظیم روی یقه قفل می‌توانند برآمدگی‌ها یا ناهمواری‌های کوچک شفت (تا 0.05 ± میلی‌متر) را کنترل کنند، بنابراین همچنان محکم می‌نشیند بدون اینکه در نحوه کار آن اختلال ایجاد کند.
