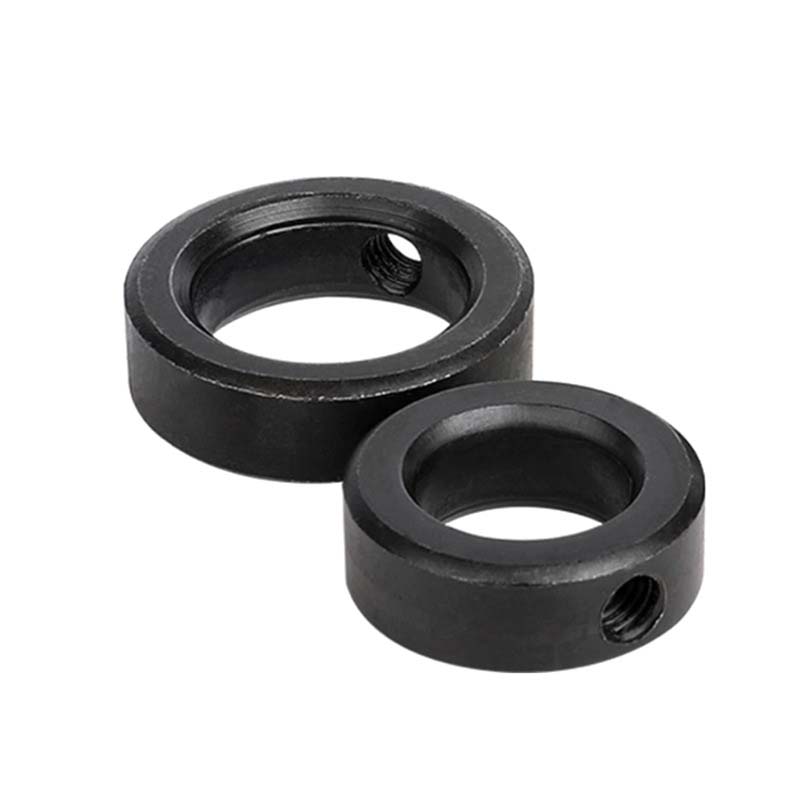

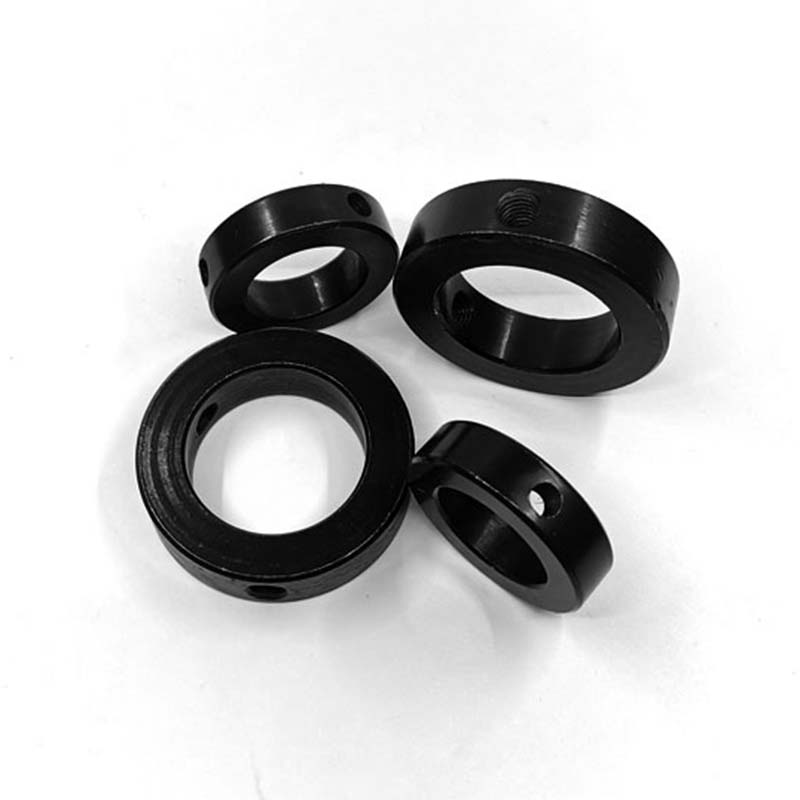

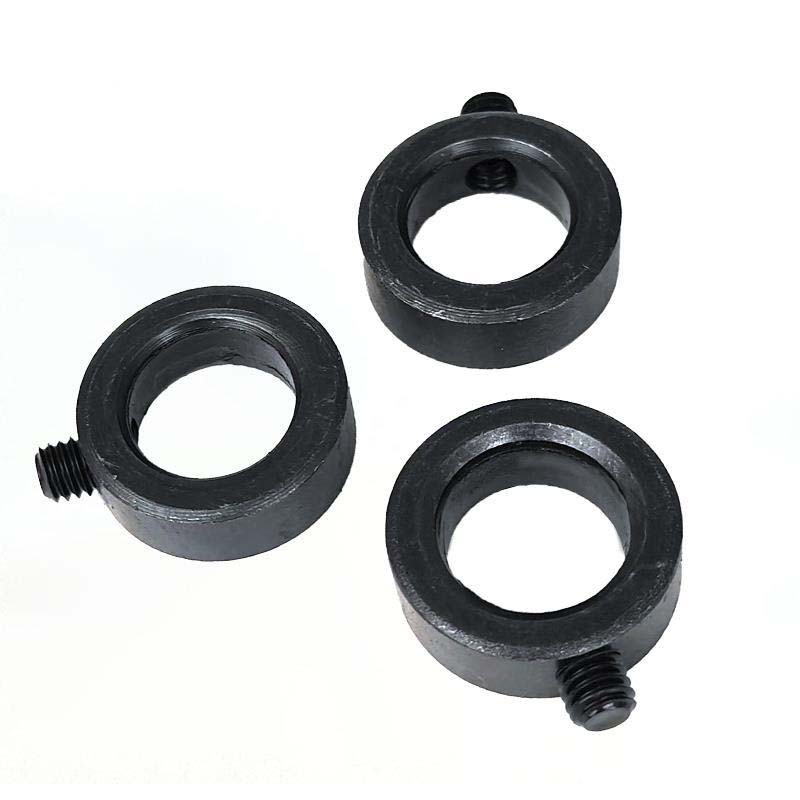

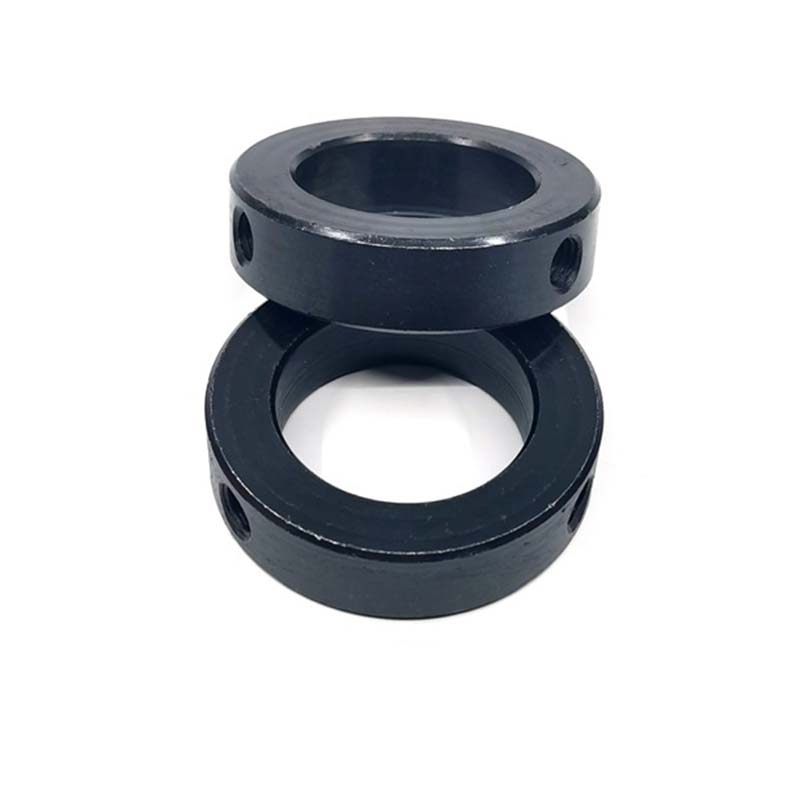

حلقه نگهدارنده قفل شده

یک حلقه قفل کننده نخ یک جزء مکانیکی است که برای جلوگیری از شل شدن اتصالات نخ شده طراحی شده است. این پیچ یک پیچ نخ را با یک آستین ترکیب می کند تا به طور مساوی فشار در حین نصب توزیع شود ، اطمینان حاصل شود که یک تناسب ایمن و پایدار. XiaoGuo® یک تولید کننده اتصال دهنده حرفه ای در چین است که می تواند محصولات را با توجه به نیاز مشتری سفارشی کند و نمونه ها را ارائه دهد.

مدل:GB/T 885-1986

ارسال استعلام

توضیحات محصول

حلقه های نگهدارنده قفل نخ از استیل ضدزنگ یا فولاد کربن ساخته شده اند که قوی و مقاوم در برابر زنگ هستند. سطح تحت عملیات حرارتی قرار گرفته است تا عمر خدمات را افزایش داده و مقاومت سایش را تقویت کند. قسمت نخ برای اطمینان از سفت شدن صاف و تراز کردن نخ ، تحت درمان برش دقیق قرار گرفته است. برای استفاده در محیط های سخت ، آبکاری روی-نیکل یا آبکاری اکسید سیاه می تواند برای اضافه کردن یک پوشش مقاوم در برابر خوردگی به سطح انتخاب شود. این مواد می توانند در محدوده دما -40 درجه سانتیگراد تا 300 درجه سانتیگراد کار کنند ، بنابراین این حلقه قفل می تواند در شرایط محیطی شدید مانند محیط های دریایی ، گیاهان شیمیایی یا ماشین آلات سنگین استفاده شود.

Threaded locking retaining ring

روز	φ14	φ15	φ16	φ17	φ18	φ19	φ20	φ22	φ25	φ28	φ30
D حداکثر	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
حداقل	14	15	16	17	18	19	20	22	25	28	30
حاضه حداکثر	12	12	12	12	12	12	12	12	14	14	14
ساعت	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n حداکثر	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n دقیقه	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t حداکثر	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
دقیقه	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
دی سی	28	30	30	32	32	35	35	38	42	45	48
D0	m6	m6	m6	m6	m6	m6	m6	m6	m8	m8	m8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

کاربرد

حلقه های نگهدارنده قفل نخ به طور گسترده در سیستم های انتقال نیرو ، مونتاژ پمپ و اجزای ربات ، به ویژه در برنامه هایی که لازم است اطمینان حاصل شود که اجزای ایمن بر روی شافت ثابت هستند ، استفاده می شود. با ویژگی های مقاوم در برابر لرزش ، آنها معمولاً در سیستم های انتقال اتومبیل ، گیربکس های توربین بادی و سیستم های نقاله مورد استفاده قرار می گیرند. همچنین در صنعت هوافضا استفاده می شود.

همچنین در تجهیزات کشاورزی و تنظیمات انرژی های تجدید پذیر نشان داده می شود و یک کار محکم برای ثابت نگه داشتن کارها در شرایط غبار آلود ، مرطوب یا هنگامی که گشتاور زیادی وجود دارد ، انجام می دهد.

آیا ابزارهای ویژه برای نصب مورد نیاز است؟

هیچ ابزار خاصی برای بهره برداری لازم نیست. از ابزارهای معمولی (مانند آچارهای هگز یا پیچ گوشتی) می توان استفاده کرد تا به راحتی حلقه های نگهدارنده قفل نخ را نصب کنید. برای تنظیم هیچ فشار هیدرولیکی یا وسایل سفارشی لازم نیست. تنظیم دقیق را می توان به سادگی با استفاده از پیچ های نخ روی حلقه قفل انجام داد.
