واشر حلقه شکاف قفل

هنگامی که بسیاری از مشتریان واشر قفل حلقه ای Xiaoguo® Split را خریداری می کنند، معمولاً توصیه می کنیم که واشرهای تخت نیز اضافه کنند. این به طور موثری سطح را افزایش می دهد و از آسیب دیدن سطح قطعه کار جلوگیری می کند. ما یک راه حل تطبیق حرفه ای به شما ارائه خواهیم داد.

ارسال استعلام

توضیحات محصول

در ماشین‌های سنگین صنعتی، واشر حلقه‌ای اسپلیت یک روش متداول برای جلوگیری از شل شدن پیچ‌ها است. هنگامی که بست را سفت می کنید، واشر قفل اسپلیت صاف فشار داده می شود. به طور طبیعی به عقب باز می گردد و نیروی بیرونی مداوم ایجاد می کند. در عین حال، لبه های تیز آن به سطح فلز بریده می شود و از شل شدن پیچ در طول زمان جلوگیری می کند.

【1】 مزیت اصلی

(1) با فشار مداوم و گرفتن سطح، پیچ ها را محکم در جای خود نگه می دارد.

（2）نصب آن ساده است و به ابزار خاصی نیاز نیست.

(3) برای اکثر پیچ و مهره های استاندارد مناسب است. مطابق با استانداردهای رایج مانند DIN 127 ساخته شده است که مدیریت سهام را ساده می کند.

(4) واشر قفل حلقه ای دوام بالایی دارد. آنها برای رسیدن به سختی 370-470 HV تحت عملیات حرارتی قرار می گیرند. این به آنها اجازه می دهد تا در برابر فشار سنگین و ارتعاشات مکرر در ماشین آلات سنگین مقاومت کنند و عمر طولانی را تضمین کنند.

(5) می توانید سطوح مختلف را انتخاب کنید، مانند روکش استاندارد روی یا روکش روی آلومینیوم (Dacromet). به این ترتیب، برای هر شرایطی که ماشین لباسشویی با آن مواجه می شود، سطح مناسبی از محافظت در برابر زنگ زدگی را دریافت می کنید.

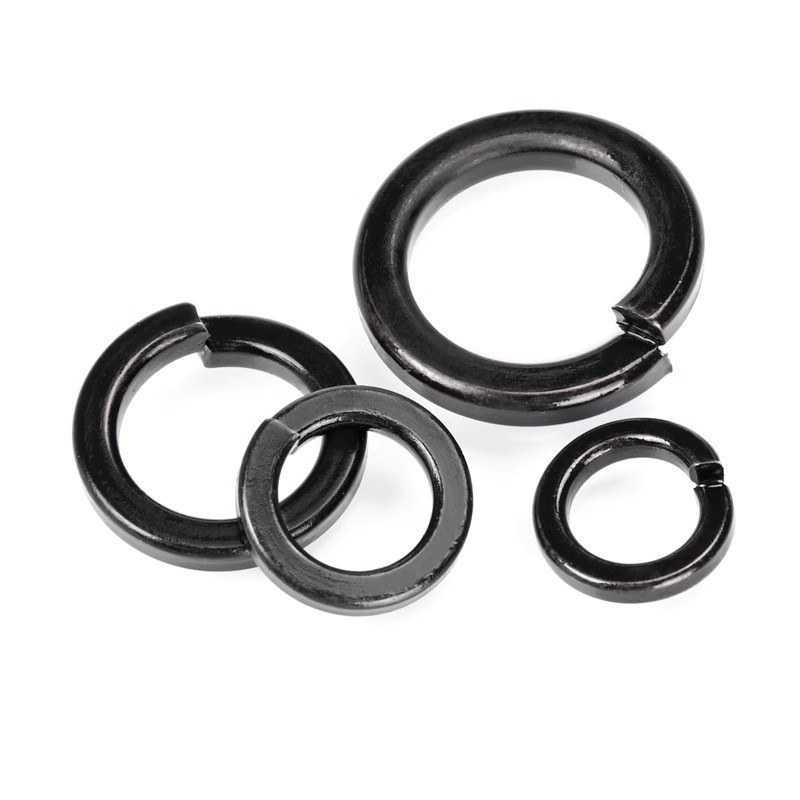

Split Ring Lock Washer

【2】نمونه های کاربردی

(1) خردکن ها و سنگ شکن ها - در این نوع تجهیزات، واشرها بر روی پیچ و مهره های مهم استفاده می شوند تا به دلیل چرخش نامتعادل و لرزش مداوم، از شل شدن آنها جلوگیری کنند.

(2) ماشین آلات متحرک سنگین - برای تجهیزات ساختمانی مانند بیل مکانیکی، این واشر حلقه حلقه ای تقسیم شده به پخش بارهای دینامیکی کمک می کند و نقاط اتصال کلیدی را محکم نگه می دارد.

(3) تجهیزات انرژی و معدن - این واشرها برای توربین های بادی، تاسیسات خورشیدی و سایر دستگاه های انرژی پاک و همچنین ماشین آلات معدن سنگین مناسب هستند. آنها پیچ ها را محکم می بندند و حتی با لرزش مکرر و انبساط گرما قفل می شوند.

(4) ماشین آلات عمومی - به طور گسترده در پمپ ها، کمپرسورها و قطعات مکانیکی رایج استفاده می شود. آنها می توانند با لرزش تجهیزات و فشار نیروی خارجی در عملیات روزانه مقابله کنند.

【3】 نکات نصب

هنگام نصب، واشر قفل حلقه اسپلیت را بین پیچ، پیچ یا مهره و قسمتی که محکم می‌کنید قرار دهید. فقط مطمئن شوید که لبه تیز آن درست روی سطح فلز قرار می گیرد. سپس آن را روی مشخصات گشتاور سفت کنید تا به خوبی جا بیفتد. این واشرها فقط برای یک بار استفاده در نظر گرفته شده اند - از آنها استفاده مجدد نکنید. اگر این کار را انجام دهید، نیروی گیره کاهش می یابد، که می تواند باعث ایجاد مشکلات ایمنی و کاهش اثربخشی آن شود.

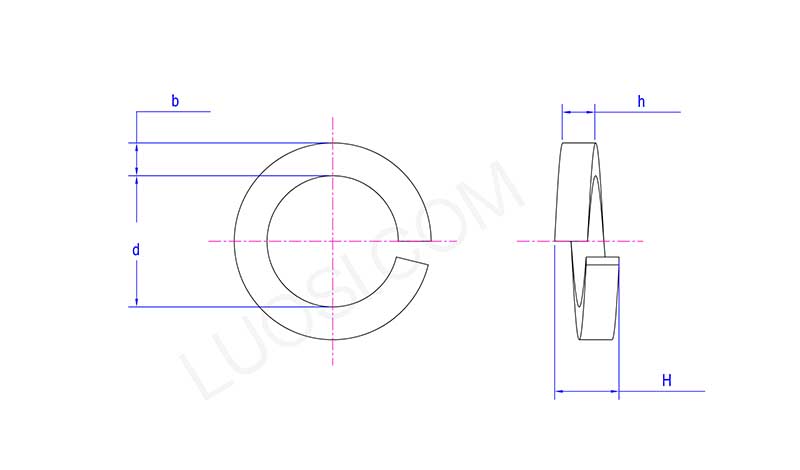

Split Ring Lock Washer

دوشنبه	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
د دقیقه	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
حداکثر d	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b دقیقه	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ساعت دقیقه	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
حداکثر ساعت	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H دقیقه	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
