واشر قفل فنری

واشرهای قفل فنری تولید شده توسط کارخانه Xiaoguo® دارای خاصیت ارتجاعی طبیعی هستند. پس از سفت شدن، آنها به طور مداوم یک نیروی کشسان معکوس بر روی پیچ و مهره وارد می کنند و به طور موثری از شل شدن پیچ و مهره ها جلوگیری می کنند.

ارسال استعلام

توضیحات محصول

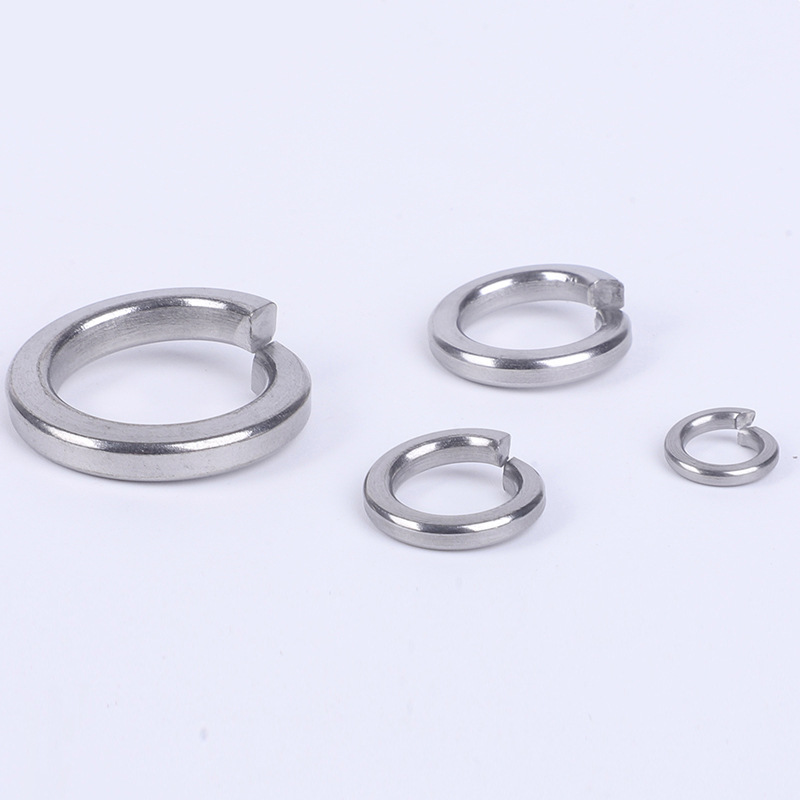

واشر قفل فنری که معمولاً به عنوان واشر فنری، واشر الاستیک یا واشر قفلی شناخته می شود، یک واشر فلزی با یک بریدگی است که کمی بیرون زده است. مواد بیشتر فولاد کربن و فولاد ضد زنگ است. این به طور خاص برای جفت شدن با سر پیچ و مهره طراحی شده است. با خاصیت ارتجاعی خود از شل شدن پیچ در اثر لرزش تجهیزات جلوگیری می کند.

به زبان ساده، واشر قفل فنری یک "نیروی مقاوم با خاصیت ارتجاعی" است که بین پیچ و قطعه کار وارد می شود. نسبتا ارزان است، اندازه کوچکی دارد، فضای کمی را اشغال می کند، ساختار ساده ای دارد و نصب آن آسان است. این یکی از رایج ترین قطعات ضد شل شدن است که در تولیدات صنعتی، اتومبیل، ماشین آلات، لوازم الکتریکی و مونتاژ DIY استفاده می شود.

Spring Lock Washers

چگونه کار را انجام دهیم؟

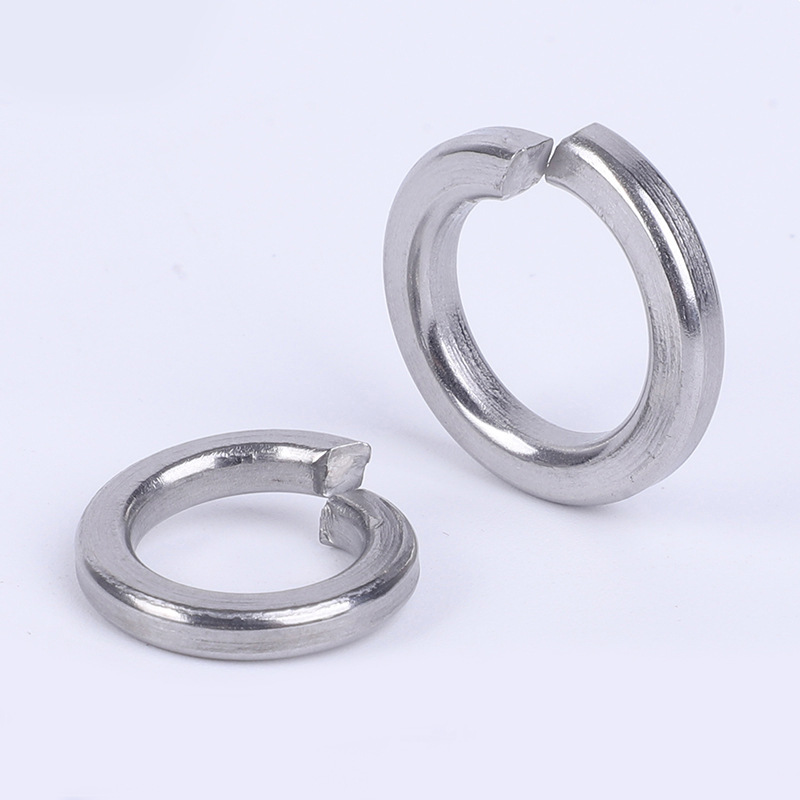

وقتی شکل واشرهای قفل فنری را می بینید، همه چیز مشخص می شود - این یک حلقه دایره ای مسطح نیست، بلکه یک حلقه فلزی است که یک بار بریده شده است، با باز شدن برش به سمت بالا و پایین. سطح مقطع آن مایل است و دقیقا به خاطر همین شکل ذاتا خاصیت ارتجاعی دارد.

روند کار در واقع بسیار ساده است:

（1）نصب: واشرهای قفل فنری را روی پیچ قرار دهید و آن را زیر سر پیچ یا مهره قرار دهید.

(2) سفت کردن: هنگامی که مهره به سمت پایین چرخانده می شود، واشر فنری به سمت پایین رانده می شود. واشر فنری که در لبه بریده شده در حالت افست بالا و پایین قرار داشت، صاف شده و نیرویی ایجاد می کند که به عقب رانده می شود.

（3）ضد شل شدن: پس از صاف شدن واشر فنری، به تلاش خود ادامه می‌دهد تا "بازگشت" کند. خاصیت ارتجاعی جهت مخالف ایجاد شده توسط این امر باعث افزایش اصطکاک در کل اتصال می شود و در نتیجه در برابر شل شدن ناشی از ارتعاش مقاومت می کند. در همان زمان، انتهای صاف واشر فنری لبه‌های تیز ایجاد می‌کند که به سر پیچ و سطح قطعه کار نفوذ می‌کند و یک اثر قفل فیزیکی ایجاد می‌کند که بیشتر از چرخش پیچ به عقب جلوگیری می‌کند.

عملکرد ضد شل شدن واشرهای قفل فنری از طریق دو چیز حاصل می شود: یکی اصطکاک ناشی از خاصیت ارتجاعی و دیگری نیروی گزشی که هنگام نفوذ لبه های تیز به سطح ایجاد می شود.

Spring Lock Washers

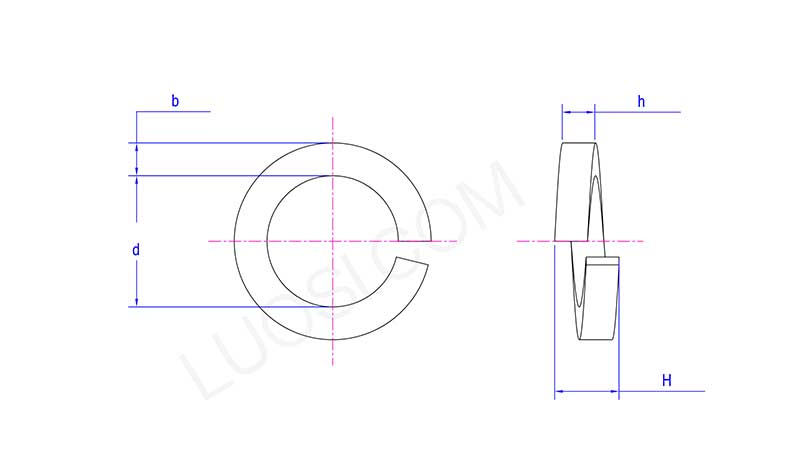

دوشنبه	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
د دقیقه	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
حداکثر d	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b دقیقه	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ساعت دقیقه	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
حداکثر ساعت	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H دقیقه	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
