حلقه های گیره سیم گرد

حلقه‌های گیره سیم گرد تولید شده توسط کارخانه Xiaoguo® دقیقاً از نظر تحمل اندازه کنترل می‌شوند و به طور محکم با سوراخ‌ها و شکاف‌های دایره‌ای مربوطه مطابقت دارند و عملکرد پایدارتری را تضمین می‌کنند.

ارسال استعلام

توضیحات محصول

در زیر مقدمه ای بر اصل کار حلقه های سیم گرد دایره ای است.

1.بنیاد ساختاری

حلقه های سیم گرد دایره ای از سیم پیچی یک سیم فولادی فنری با مقطع گرد به یک حلقه دایره ای با دهانه تشکیل می شود.

در حالت آزاد، قطر بیرونی آن کمی بزرگتر از قطر سوراخ نصب هدف است. از آنجایی که سطح مقطع دایره ای است، کل حلقه فاقد لبه های تیز است و در نتیجه دیواره سوراخ یا قطعات جفت شده را در هنگام نصب یا استفاده خراش نمی دهد.

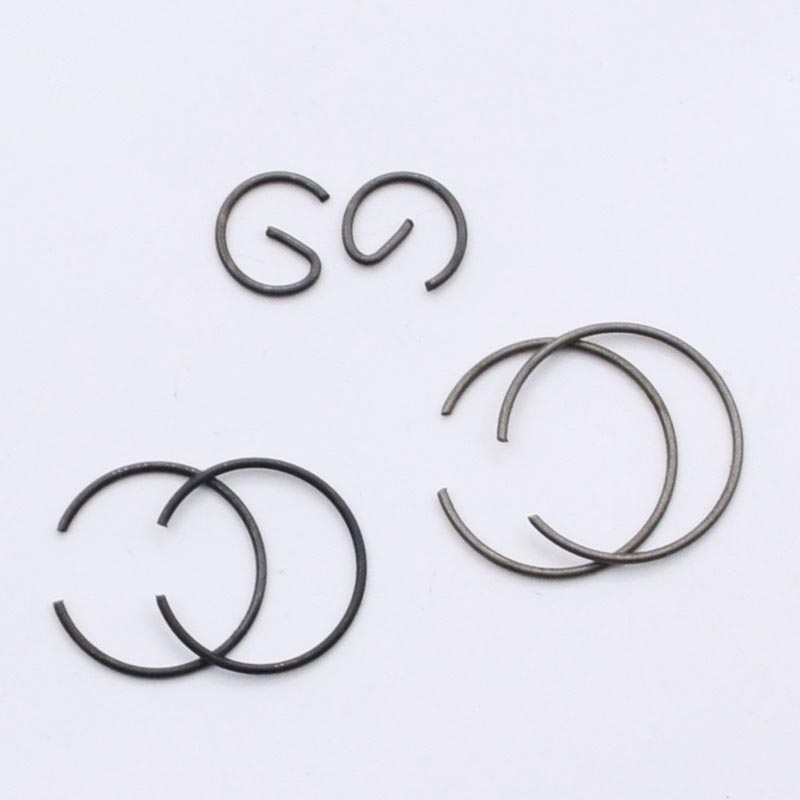

Circlip Round Wire Snap Rings

2. فرآیند نصب

فشرده کنید

از انبر فک سوکت برای گرفتن هر دو انتهای دهانه استفاده کنید و برای فشردن انبر از نیرو استفاده کنید. در این مرحله حلقه‌های سیم گرد دایره‌ای به صورت شعاعی فشرده می‌شوند، قطر بیرونی آن کوچک‌تر می‌شود و به یک حلقه دایره‌ای کوچک‌تر از قطر سوراخ نصب تبدیل می‌شود.

وارد سوراخ کنید

در حالت فشرده، حلقه نگهدارنده را به طور کامل در سوراخ قرار دهید و آن را به موقعیت شیار دایره ای از پیش ماشینکاری شده فشار دهید.

رها کنید

گیره قفل را آزاد کنید. حلقه نگهدارنده محدودیت نیروی خارجی را از دست می دهد و با تکیه بر انرژی پتانسیل کشسان ذخیره شده خود، به سمت بیرون منبسط می شود.

از آنجایی که قطر بیرونی در حالت آزاد بزرگتر از قطر سوراخ است، حلقه نگهدارنده محکم در قسمت پایین شیار قرار می گیرد و نمی توان آن را از سوراخ بیرون کشید.

تکمیل موقعیت یابی

پس از وارد شدن حلقه نگهدارنده به شیار، یک سطح پله حلقوی صاف در داخل سوراخ تشکیل می شود. قسمتی که قرار است قرار گیرد باید کاملاً به این پله متصل شود، در نتیجه به یک موقعیت محوری خاص در داخل سوراخ محدود می شود و نمی تواند به سمت بیرون بلغزد.

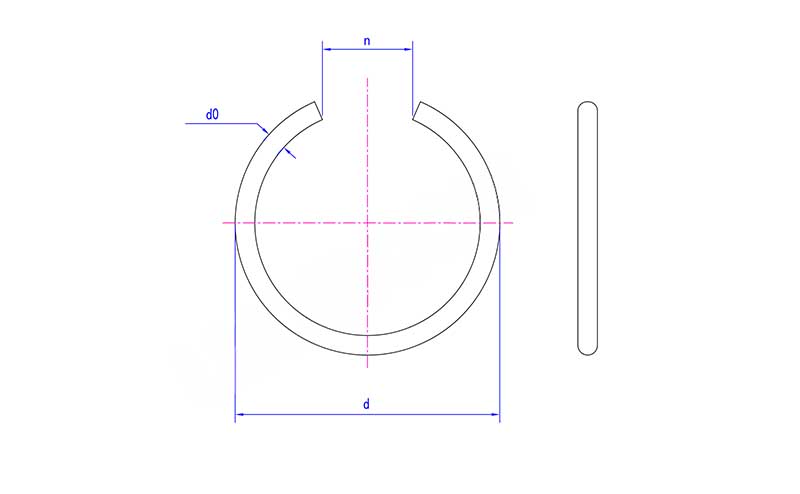

Circlip Round Wire Snap Rings

دوشنبه	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
حداکثر d	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
د دقیقه	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

3.تجزیه اصل کار هسته

حالت آزاد: قطر بیرونی > قطر سوراخ، نمی توان مستقیماً در سوراخ قرار داد

حالت فشرده: قطر بیرونی < قطر سوراخ (با استفاده از تغییر شکل الاستیک)، فنر قفل نیرو اعمال می کند، قطر کاهش می یابد

وارد کردن در شیار: حالت فشرده را حفظ کرده و به موقعیت شیار ارسال کنید

پس از آزادسازی، حالت کار: قطر بیرونی بازیابی می شود > قطر سوراخ (محدود شده توسط دیواره شیار)، نیروی بازگرداننده الاستیک به فشار شعاعی تبدیل می شود و باعث می شود حلقه های سیم گرد دایره ای به شدت به پایین شیار بچسبند.
