حلقه های اسنپ داخلی DIN 7993

فرآیند تولید حلقه های اسنپ داخلی DIN 7993 تولید شده توسط کارخانه Xiaoguo® نسبتاً ساده، با مقرون به صرفه بودن و هزینه کم است. این محصول مقرون به صرفه و مناسب برای کاربردهای بزرگ است.

ارسال استعلام

توضیحات محصول

منظم بودن حلقه های اسنپ داخلی DIN 7993 برای تسهیل مراجعه تکنسین های مهندسی ارائه شده است. نکته کلیدی افزایش طول عمر محصول و کاهش هزینه تعویض است.

1. بازرسی بصری (با ذره بین)

از یک ذره بین با بزرگنمایی 10 برابر یا بیشتر برای بازرسی سطح حلقه های Snap داخلی DIN 7993 استفاده کنید. به نواحی دارای تمرکز استرس توجه ویژه ای داشته باشید. ظاهر گیره باید یکنواخت و بدون عیب باشد.

ترک: عمق ترک مجاز ≤ 0.02 میلی متر

خراش ها: خراش های شدید به عنوان غیرقابل انطباق طبقه بندی می شوند.

خوردگی: اگر زنگ قرمز ظاهر شود، نشان دهنده خرابی ضد خوردگی است. قطعه باید فوراً تعویض شود.

2.تغییر شکل و بازرسی صافی

بچرخانید: حلقه های گیره داخلی DIN 7993 را روی یک سطح صاف قرار دهید و هرگونه تاب خوردگی مسطح را بررسی کنید. باید صاف باشد و هیچ تغییر شکل قابل مشاهده ای وجود نداشته باشد.

تغییر شکل دائمی: گیره شکل اولیه خود را از دست داده است.

انحراف مارپیچی: در اثر استفاده نادرست از ابزار در حین نصب و در نتیجه گیرکردن جسم و چرخش حول محور خود ایجاد می شود.

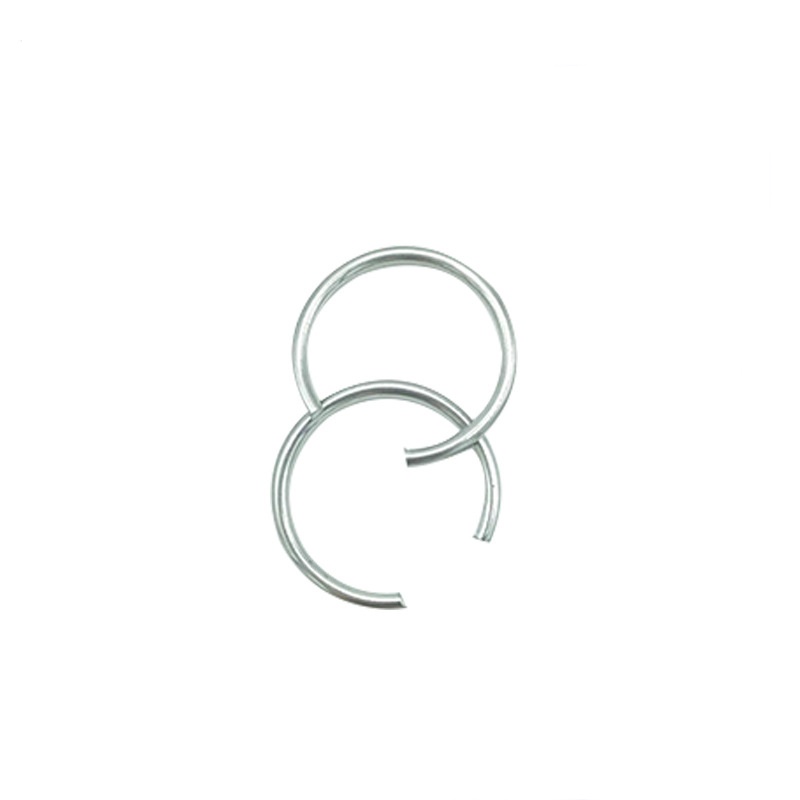

DIN 7993 Internal Snap Rings

3.Elasticity و کشش بازرسی

تضعیف/کاهش کشش الاستیک: حلقه‌های ضربه‌گیر داخلی DIN 7993 پس از فشرده‌سازی به شدت بازنمی‌گردند، یا مشاهده می‌شود که وقتی به آرامی با دست فشار داده می‌شود، پس از نصب در شیار، تکان می‌خورد.

4. بازرسی ابعاد

انحراف قطر خارجی: محدوده تحمل ± 0.05 میلی متر

انحراف قطر داخلی: محدوده مشخصات مختلف با محدوده سختی متفاوت مطابقت دارد.

باز شدن فاصله: جابجایی محوری نباید از 0.15 میلی متر تجاوز کند.

5. همکاری با بازرسی شیارها

در طی هر تعمیر و نگهداری، شیارهای داخل سوراخ ها نیز باید بررسی شوند.

سایش/کشش شیار: از کولیس ورنیه برای اندازه گیری قطر شیار استفاده کنید و تأیید کنید که آیا در محدوده تحمل استاندارد باقی می ماند یا خیر.

آسیب لبه شیار: دیواره های جانبی و لبه های شیار را بررسی کنید. در صورت وجود بریدگی، فلنج، له شدن یا شکستگی، قطعات مربوطه باید بازسازی یا تعویض شوند.

آسیب به قسمت پایین شیار: خراش، خوردگی یا تجمع مواد در پایین شیار وجود دارد.

انسداد مسیر روغن: زباله ها یا اجسام خارجی در نزدیکی شیار مسدود شده اند.

6. وضعیت جزء را با هماهنگی بررسی کنید

اجزای قرار داده شده توسط گیره ها نیز بر شرایط نیروی حلقه های Snap داخلی DIN 7993 تأثیر می گذارد.

سایش سطح: سطح انتهایی قطعه در تماس با حلقه گیره، سایش ناهموار، سایش پله یا فرورفتگی را نشان می دهد.

تطبیق پخ های انتهایی / گوشه های گرد: اگر پخ ها یا گوشه های گرد بیش از حد بزرگ باشند، ناحیه تحمل کننده نیرو واقعی گیره را کاهش می دهد.

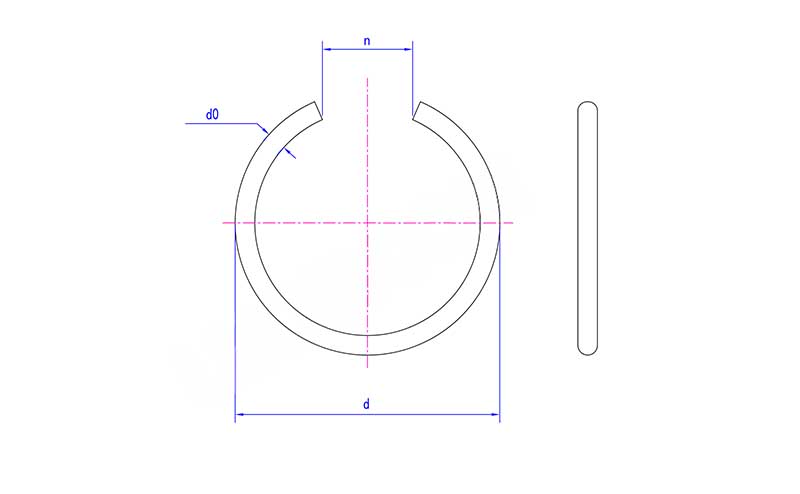

DIN 7993 Internal Snap Rings

دوشنبه	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
حداکثر d	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
د دقیقه	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
