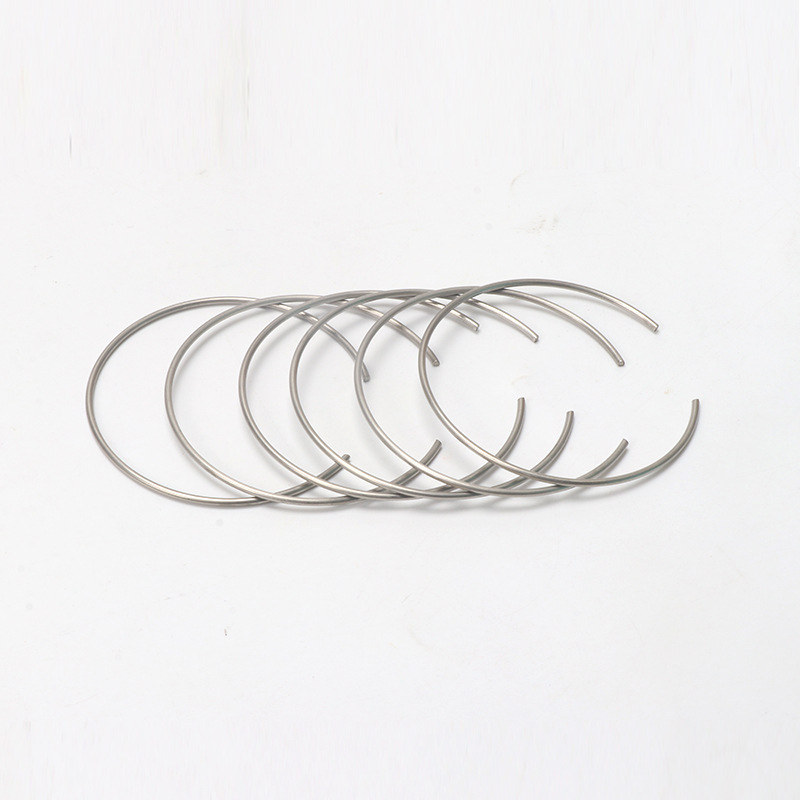

حلقه های سیم گرد C گیره داخلی

حلقه های گیره داخلی گیره سیم گرد C که توسط کارخانه Xiaoguo® تولید شده اند، به راحتی نصب و جدا می شوند و هیچ روش پیچیده ای ندارند. آنها برای مونتاژ در مقیاس بزرگ بسیار مناسب هستند، کارایی کار را افزایش می دهند و هزینه ها را کاهش می دهند.

ارسال استعلام

توضیحات محصول

این دستورالعمل نصب حلقه های گیره داخلی Round Wire Clips است که خلاصه کرده ایم. این برای مرجع توسط تکنسین های مهندسی و اپراتورهای در محل در نظر گرفته شده است.

1. بازرسی قبل از نصب

حلقه های گیره داخلی سیم گرد Clips باید در شیار دایره ای از قبل ماشینکاری شده در داخل سوراخ نصب شوند. اندازه شیار به طور مستقیم ظرفیت باربری محوری و عمر مفید حلقه گیره را تعیین می کند.

لبه های شیار باید پخ یا گرد باشد و عمق، عرض و شعاع گوشه پایین شیار باید مطابق با استانداردها باشد.

2. ابزار صحیح را انتخاب کنید

انبر داخلی دایره ای باید استفاده شود.

قطر فک ها باید با سوراخ دایره مطابقت داشته باشد و آرواره ها باید بدون اینکه خیلی شل یا خیلی سفت باشند به خوبی در جای خود قرار گیرند.

3. دستورالعمل نصب دقیق

از عینک ایمنی استفاده کنید.

نوک انبر را تا انتها به داخل دو سوراخ گوش حلقه فشار دهید. مطمئن شوید که به خوبی نشسته اند تا بیرون نشوند.

دسته ها را فشار دهید تا حلقه فشرده شود تا قطر بیرونی آن از سوراخ کوچکتر شود.

آن را فشرده نگه دارید. حلقه را داخل سوراخ بلغزانید و تا شیار پایین بیاورید. این کار را به آرامی انجام دهید تا حلقه کج نشود یا جدا نشود.

به آرامی دسته گیره را رها کنید و اجازه دهید حلقه گیر به طور طبیعی در داخل شیار باز شود.

انبر قفل را بردارید و کیفیت نصب حلقه های داخلی سیم گرد Clips را بررسی کنید.

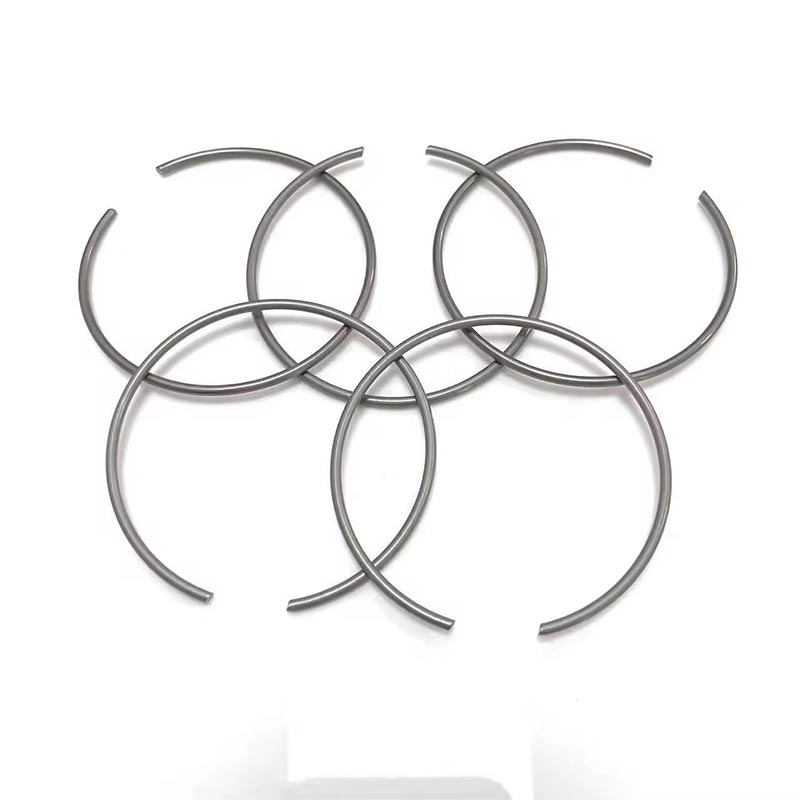

< style="text-align:center;"> Round Wire C Clips Internal Snap Rings

نکاتی برای توجه

1-همیشه از عینک محافظ استفاده کنید.

حلقه های گیره داخلی سیم گرد Clips می توانند تا چندین متر با سرعت بالا پرواز کنند.

2. از گیره های خم شده استفاده نکنید.

اگر گیره منحرف شده باشد، دارای دهانه بیش از حد بزرگ یا کوچک باشد، یا دارای فرورفتگی های آشکار باشد، باید دور انداخته شود و با گیره جدید جایگزین شود.

3.به جهت نصب توجه کنید

برخی از گیره های C شکل دارای لبه های تیز و لبه های صاف هستند. لبه های تیز باید به سمتی باشد که رانش محوری اعمال می شود، در حالی که لبه های صاف باید به سمت پایین سوراخ باشد. جهت باید قبل از نصب تایید شود.

4. قبل از نصب شیار را تمیز کنید

روغن، براده های آهن و زنگ زدگی مانع از ورود کامل حلقه به داخل شیار می شود.

5. تأیید کنید که اندازه دیافراگم با ابعاد شیار مطابقت دارد.

6. از انبر مناسب استفاده کنید

حلقه های گیره داخلی گیره سیم گرد C برای سوراخ ها باید با استفاده از انبر حلقه نگهدارنده سوراخ سفت شوند. هیچ ابزار دیگری نباید به عنوان جایگزین استفاده شود.

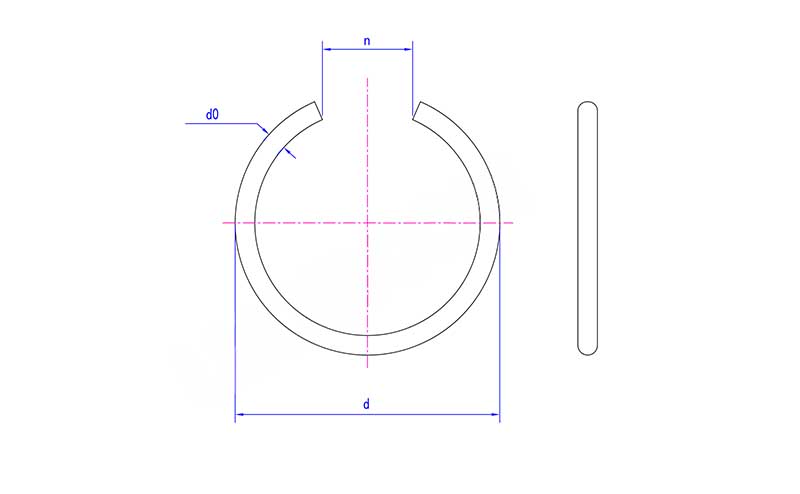

Round Wire C Clips Internal Snap Rings

دوشنبه	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
حداکثر d	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
د دقیقه	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
