حلقه های حلقه سیم گرد

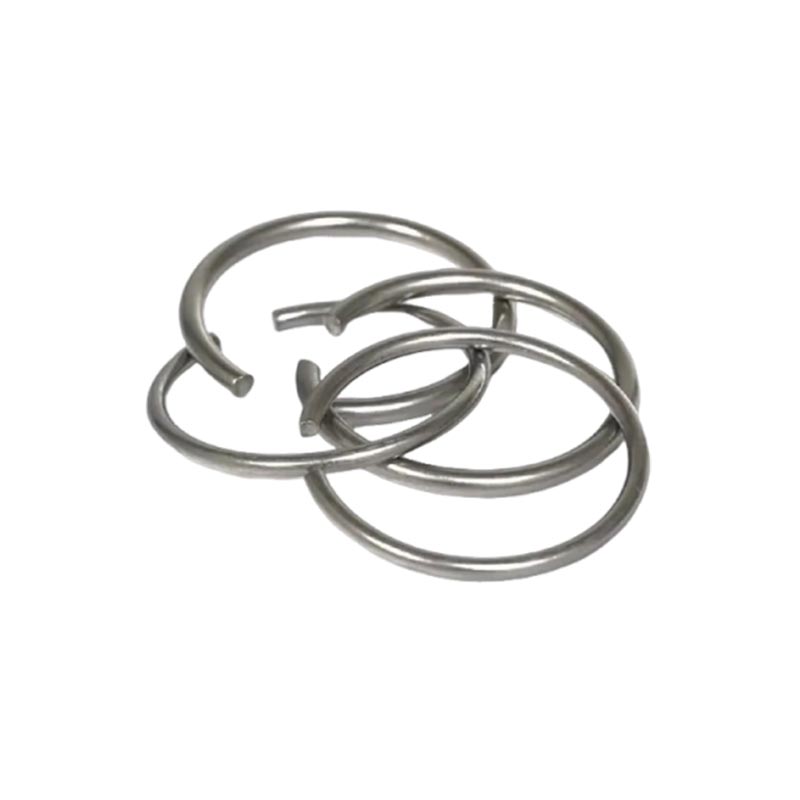

شفت حلقه سیم گرد یک نوع اتصال دهنده موقعیت محوری با ساختار ساده، هزینه کم و نصب آسان است. آنها با سیم پیچی و برش سیم های فولادی فنری با مقطع گرد ساخته می شوند و شکل آنها حلقه ای C شکل با دهانه است. با استفاده از خاصیت ارتجاعی خود، آنها می توانند در شیارهای نیم دایره ای روی شفت قرار بگیرند تا یک "شانه" برای تثبیت اجزایی مانند یاتاقان ها و چرخ دنده ها تشکیل دهند و از حرکت محوری آنها بر روی شفت جلوگیری کنند.

ساختار اصلی و اصل نصب

با تکیه بر تغییر شکل الاستیک، شفت حلقه های حلقه سیم گرد با قطر بیرونی بزرگتر از قطر شفت در هنگام نصب منبسط می شوند، در شیار نیم دایره ای در قسمت بالایی شفت قرار می گیرند و پس از رها شدن برای رسیدن به تثبیت، به طور کامل به پایین شیار باز می گردند.

نوع باز شدن

این به دو نوع تقسیم می شود: یکی با سوراخ ابزار (که می توان آن را با استفاده از انبردست مونتاژ و جدا کرد) و دیگری بدون سوراخ (برای تسهیل نصب، معمولاً یک زاویه برش گیره خاص در انتها گذاشته می شود).

شکل مقطع

استفاده از سیم گرد به شدت با حلقه های نگهدارنده بخش مربع/مستطیل شکل که از مهر زنی تشکیل شده اند، تضاد دارد.

مزایای محصول

با در نظر گرفتن ویژگی‌های ساختاری حلقه‌های حلقه سیم گرد، مزایا و ویژگی‌های اصلی زیر نشان داده می‌شوند:

ارزش بالا برای پول

حلقه های حلقه سیم گرد از سیم فولادی به عنوان ماده اولیه ساخته شده است که تقریباً هیچ ضایعاتی از لبه یا گوشه ایجاد نمی کند. این از هزینه بالای قالب جلوگیری می کند و یک گزینه اقتصادی و کارآمد است.

نصب آسان

نصب و جداسازی معمولاً با استفاده از انبردست قفل استاندارد انجام می شود که به افزایش کارایی مونتاژ و نگهداری کمک می کند.

 فضای فشرده

طراحی فشرده ای دارد و فضای زیادی را روی شفت یا داخل سوراخ اشغال نمی کند. این باعث می شود برای نقاط تنگ که فضا محدود است مناسب باشد.

 ویژگی های تحمل بار

میزان نیروی رانش معمولاً کمتر از آن چیزی است که با انواع مقطع دایره ای یا مستطیلی دریافت می کنید. بنابراین برای بارهای سبک تا متوسط ​​مناسب تر است.

انتخاب مواد

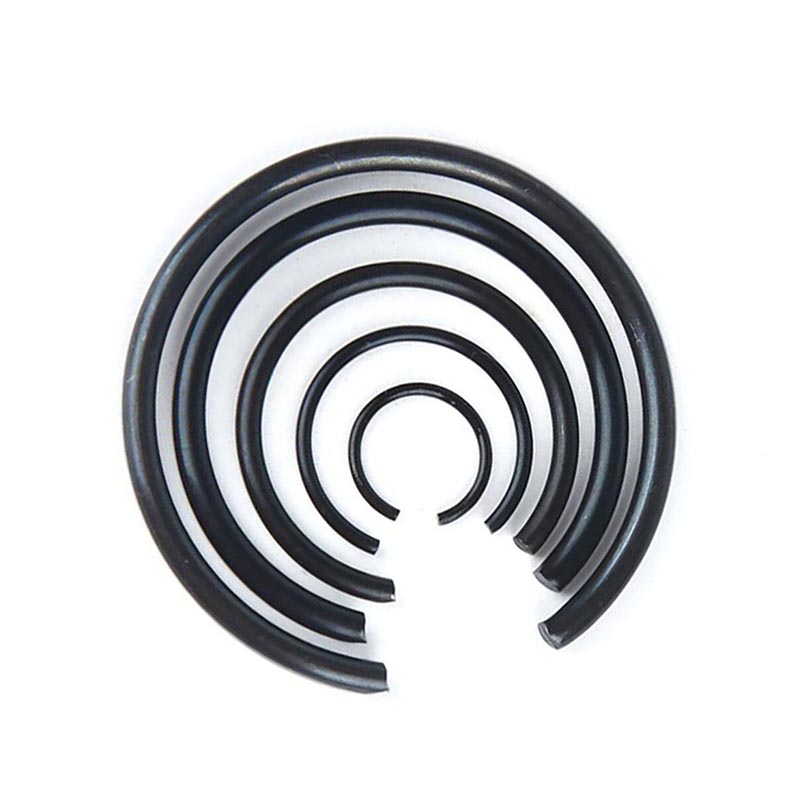

حلقه های حلقه سیم گرد که معمولاً از فولاد فنری یا فولاد ضد زنگ ساخته می شوند. همچنین می توانید سطوحی مانند اکسید سیاه یا فسفاته را انتخاب کنید تا از زنگ زدگی محافظت کنید.

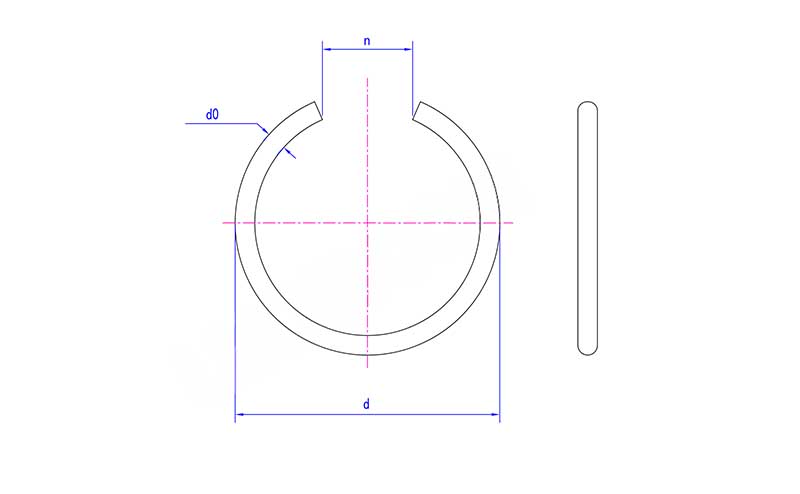

دوشنبه	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
حداکثر d	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
د دقیقه	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
