واشرهای قفل مخروطی دندانه دار خارجی کانترسنک

واشرهای قفل مخروطی دندانه دار خارجی Countersunk کارخانه Xiaoguo® دارای شکل فرورفتگی داخلی هستند. وقتی آنها را داخل آن قرار می دهید، همسطح یا زیر سطح قطعه می نشینند، بنابراین کل صورت بیرونی صاف و صاف می شود.

ارسال استعلام

توضیحات محصول

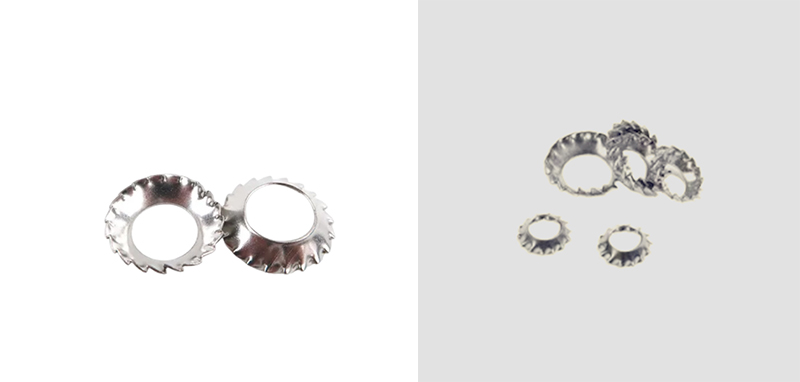

این واشرهای قفل مخروطی دندانه دار خارجی دندانه دار، حلقه های قفلی مخروطی شکل با نمایه فرورفته و دندانه های اطراف لبه بیرونی هستند. شکل فرورفته به آنها اجازه می‌دهد تا درست در سوراخ‌های نصب فرورفته قرار بگیرند، بنابراین سر پیچ همسطح یا زیر سطح قطعه قرار می‌گیرد. وقتی پیچ را سفت می‌کنید، قسمت مخروطی با فشار فنر ثابت به عقب رانده می‌شود و دندان‌های بیرونی به ماده پایه می‌خورند. این امر از شل شدن بست هنگام ارتعاش یا حرکت تحت بار جلوگیری می کند.

Countersunk External Tooth Serrated Conical Lock Washers

راهنمای نصب

در اینجا راهنمای نصب واشرهای قفل مخروطی دندانه دار خارجی Countersunk آورده شده است. می توانید از آن به عنوان مرجع برای عملیات خود استفاده کنید.

（1）مشخصات انتخاب

قطر داخلی و خارجی متناظر واشرهای قفل مخروطی دندانه دار دندانه دار خارجی Countersunk را با مشخصات پیچ های countersunk مطابقت دهید. مشخصات باید سازگار باشند تا از بزرگ یا خیلی کوچک بودن جلوگیری شود که ممکن است بر روی تناسب و اثر ضد شل شدن تأثیر بگذارد.

（2）جهت نصب (نکته کلیدی)

سطح محدب مخروطی + سطح خارجی دندان رو به سر پیچ

سطح پشت صاف باید محکم به سطح ورق فلزی قطعه کار متصل شود

در جهت معکوس نصب نکنید. نصب در جهت معکوس عملکرد الاستیک پیش سفت کردن و قفل کردن سطح دندان را از دست می دهد.

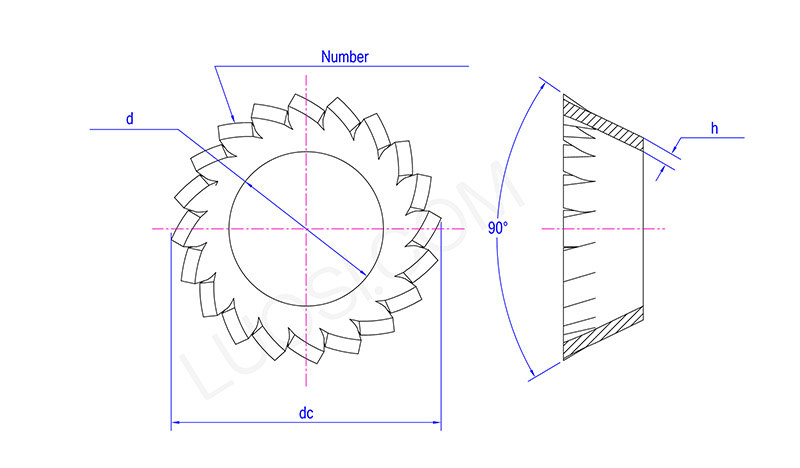

Countersunk External Tooth Serrated Conical Lock Washers

دوشنبه	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
د دقیقه	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
حداکثر d	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
دی سی	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
تعداد تعداد دندان حداقل	10	12	12	14	14	16	18	20	26	28	30

(3) واشر را به درستی تراز کنید

واشرهای قفل مخروطی دندانه دار خارجی Countersunk را روی پیچ فرورفته فرو ببرید، سپس کل مجموعه را در سوراخ نصب قرار دهید. مخروطی داخلی واشر خود را به گونه ای تنظیم می کند که با زاویه سر پیچ مطابقت داشته باشد.

(4) ابتدا با دست سفت کنید

با چرخاندن پیچ با دست شروع کنید. آن را صاف روی واشر نگه دارید و مطمئن شوید که صاف است – بدون کج شدن.

(5) به گشتاور استاندارد سفت کنید

از یک آچار استفاده کنید و با مشخصات گشتاور معمولی سفت کنید. آنقدر آن را فشار دهید تا مخروط کمی صاف شود تا کمی کشش فنری ایجاد کند و اجازه دهید دندان های بیرونی به آرامی روی سطح گاز بگیرند.

(6) چند نکته که باید مراقب آنها بود

بیش از حد سفت نکنید - به گشتاور توصیه شده پایبند باشید. از آچار ضربه ای برای ضربه زدن به آن استفاده نکنید.

هرگز واشرها را روی هم قرار ندهید - فقط از یک عدد در هر پیچ استفاده کنید. انباشتن آنها فشار ناهمواری ایجاد می کند، واشر را خم می کند و توانایی قفل شدن آن را از بین می برد.
