پیچ چشمی DIN 580

پیچ های چشمی Xiaoguo® DIN 580 چین کاملاً مطابق با استانداردهای آلمان و استانداردهای بین المللی است و دارای گواهینامه های مربوطه CE است. از خرید عمده، عرضه یک مرحله ای، کمک ترخیص کالا از گمرک و ارسال فوری فرم های استعلام پشتیبانی می کند.

ارسال استعلام

توضیحات محصول

مزیت اصلی

پیچ چشمی DIN 580 استاندارد اصلی شناخته شده بین المللی برای بلند کردن پیچ های حلقه است. دارای مزایای اصلی زیر است:

(1) آهنگری کلی: ساختار داخلی متراکم و بدون منافذ است و استحکام خستگی بیش از 200٪ افزایش می یابد.

（2）ضریب ایمنی بالا: بار آزمایشی 2.5 برابر بار کاری است، حداقل بار شکستن 4 برابر بار نامی است و 20000 تست خستگی را زیر 1.5 برابر بار کاری انجام می دهد.

گواهینامه استاندارد بین المللی: کاملاً مطابق با آخرین نسخه استاندارد DIN 580، (3) قابل اجرا در سطح جهانی، با کیفیت قابل اعتماد.

طیف گسترده ای از مشخصات: اندازه پیچ های چشمی DIN 580 از M6 تا M100 متغیر است و ظرفیت بارگذاری از 80 کیلوگرم تا بیش از 36 تن است که نیازهای متنوع از تجهیزات کوچک تا پروژه های بزرگ را برآورده می کند.

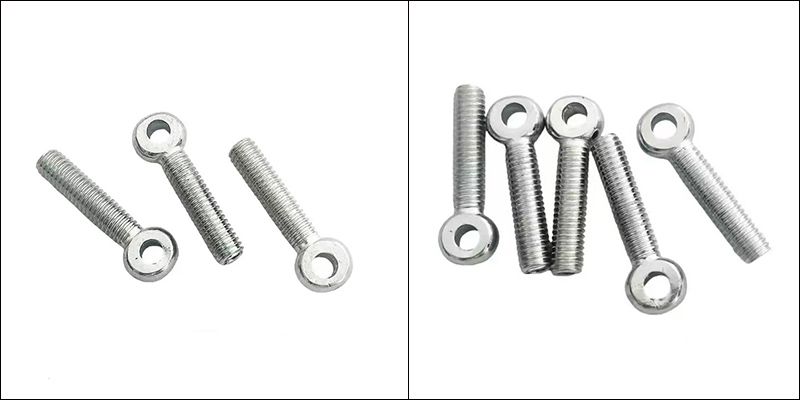

DIN 580 Eye Bolts

اجزای سازه ای

ساختار پیچ چشمی DIN 580 یک دستگاه آهنگری یکپارچه است که به طور خاص برای مقاومت در برابر بلند کردن محوری طراحی شده است. از یک میله رزوه دار و یک سر دایره ای به عنوان نقطه اتصال تشکیل شده است.

（1）شفت: بخشی است که به تجهیزات یا قطعه کار متصل می شود. معمولاً با نخ های کامل طراحی می شود و تحمل نخ 6 گرم است. در حین نصب، باید کاملاً پیچ شود و کاملاً به سطح تماس بچسبد تا اطمینان حاصل شود که بار می تواند به طور مؤثر منتقل شود.

（2）سر حلقه (حلقه / چشم): برای اتصال قلاب، غل یا طناب استفاده می شود. طراحی سر برای توزیع یکنواخت تنش در شکل هندسی آن در نظر گرفته شده است.

ویژگی های طراحی

(1) آهنگری یکپارچه: پیچ های چشمی DIN 580 از طریق فورج قطره ای تولید می شوند. ساختار فلزی داخلی متراکم و بدون نقص است که استحکام و مقاومت بسیار خوبی در برابر خستگی ایجاد می کند.

（2）اطلاعات بار کاری پاک: سطح محصول باید به وضوح محدودیت بار کاری (WLL)، علامت CE و نام سازنده و غیره را نشان دهد.

(3) محدوده دمای عملیاتی دقیق: استاندارد مشخص می کند که می توان آن را با خیال راحت در محدوده دمایی -20 درجه سانتیگراد تا +200 درجه سانتیگراد استفاده کرد و ظرفیت بار تحت تأثیر قرار نمی گیرد.

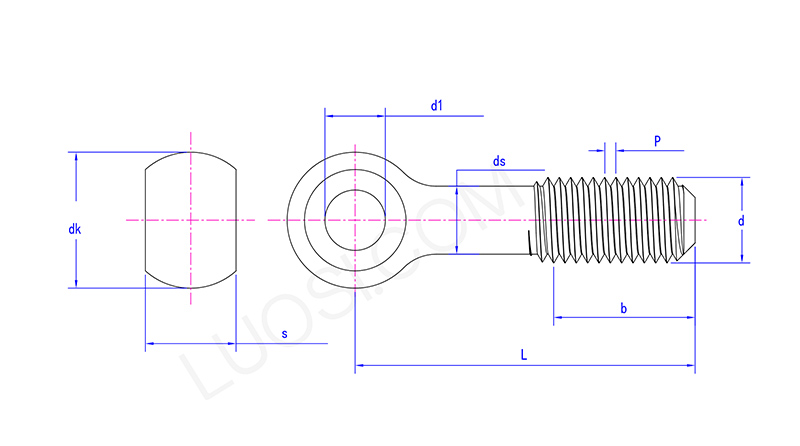

DIN 580 Eye Bolts

دوشنبه	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
حداکثر d1	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 دقیقه	8	10	12	16	18	22	25	28	30	32	35
حداکثر dk	18	20	25	32	40	45	50	55	60	65	70
dk دقیقه	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
حداکثر s	11	14	17	19	24	28	30	34	38	41	46
ثانیه دقیقه	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
dحداکثر s	8	10	12	16	20	24	27	30	33	36	39
