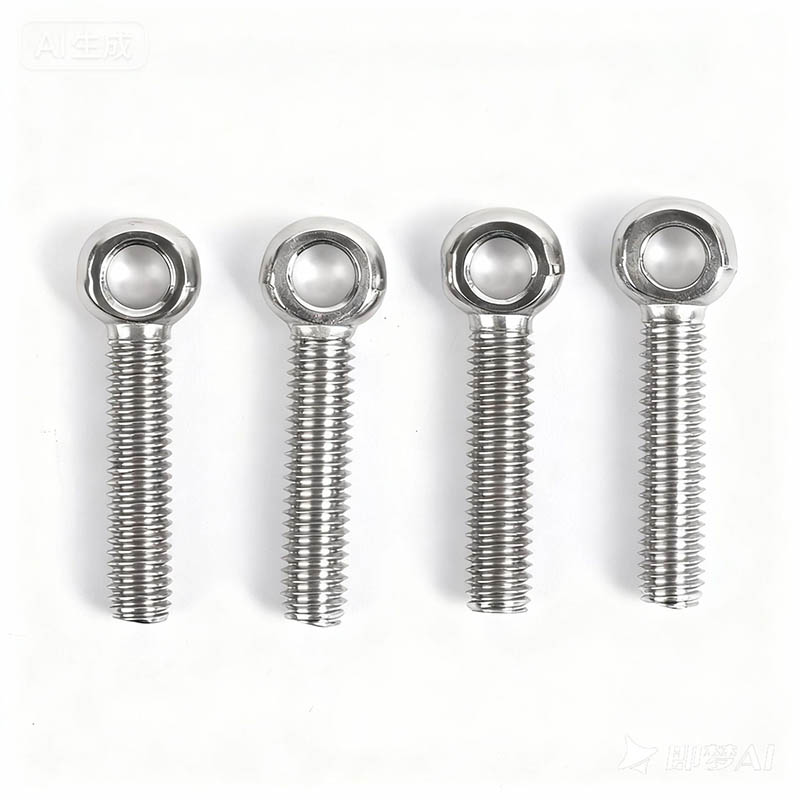

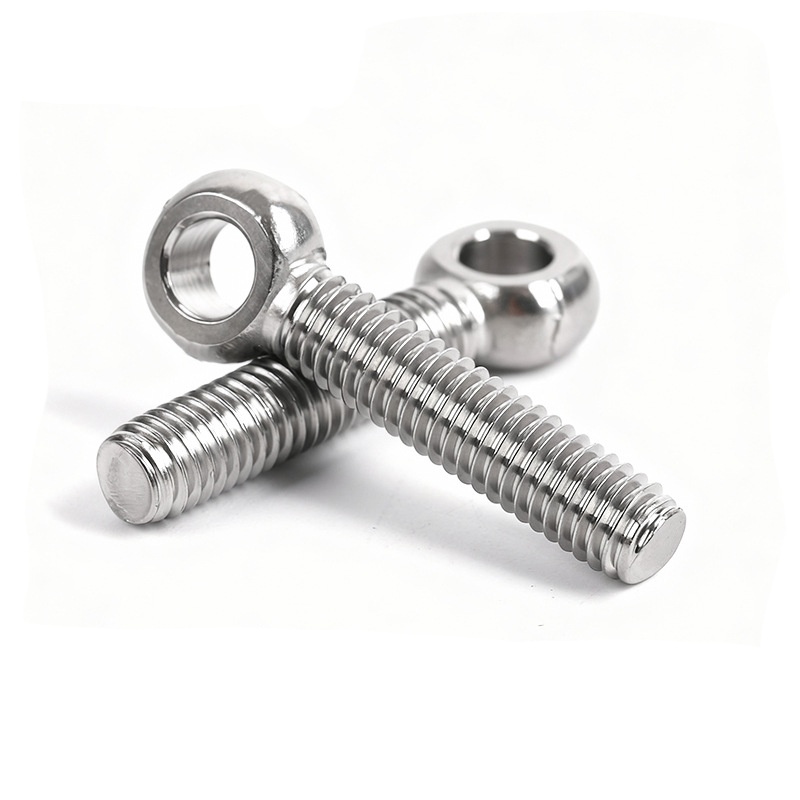

پیچ چشمی ساقه مستقیم

Xiaoguo® Straight Shank Eyebolt دارای تحمل دقیق 6 گرم در نخ است. به راحتی می توان آن را به صورت دستی پیچ کرد. این باعث صرفه جویی در زمان و تلاش می شود، کارایی کار را افزایش می دهد، کار با آن ساده و آسان است و دارای واشر قفلی است. در عین حال، از خرید آزمایشی برای دسته های کوچک نمونه پشتیبانی می کند.

ارسال استعلام

توضیحات محصول

مشخصات نصب و استفاده

نصب و استفاده صحیح از پیچ چشمی Straight Shank برای اطمینان از ایمنی بسیار مهم است. لطفا دستورالعمل های زیر را بخوانید:

(1) کاملا سفت شده است

مطمئن شوید که پیچ بالابر به طور کامل با سوراخ رزوه دار قطعه کار درگیر شده است. سطح انتهایی رزوه‌شده باید همسطح یا کمی پایین‌تر از سطح نصب باشد. برای نصب از طریق سوراخ، یک مهره باید به همراه استفاده شود.

（2）عمق درگیری نخ

فولاد: حداقل 1 برابر قطر نخ

چدن، برنج، برنز: حداقل 1.5 برابر قطر نخ

آلیاژ آلومینیوم، آلیاژ منیزیم، روی، پلاستیک: حداقل 2 برابر قطر نخ

（3）استفاده از آچار گشتاور

پیچ ها را مطابق با مقادیر گشتاور توصیه شده استاندارد سفت کنید. تکیه بر قدرت دست توصیه نمی شود. گشتاور بیش از حد و ناکافی هر دو می تواند اثرات نامطلوبی بر روی پیچ ها داشته باشد.

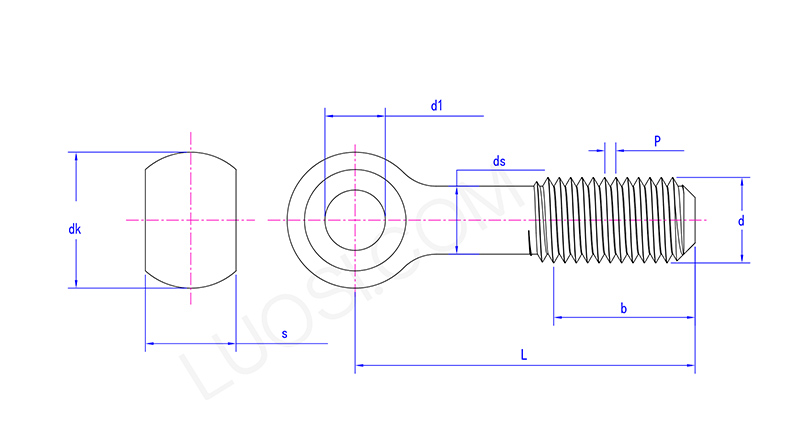

Straight Shank Eyebolt

دوشنبه	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
حداکثر d1	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 دقیقه	8	10	12	16	18	22	25	28	30	32	35
حداکثر dk	18	20	25	32	40	45	50	55	60	65	70
dk دقیقه	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
حداکثر s	11	14	17	19	24	28	30	34	38	41	46
ثانیه دقیقه	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
dحداکثر s	8	10	12	16	20	24	27	30	33	36	39

(4) جهت بار

پیچ چشمی ساق مستقیم فقط می تواند بارهای محوری عمودی را تحمل کند و نباید تحت کشش مورب قرار گیرد. اگر نیاز به بلند کردن زاویه باشد، باید از پیچ چشمی شانه یا حلقه بالابر چرخشی استفاده شود.

（5）بازرسی قبل از استفاده

قبل از هر استفاده، یک بازرسی بصری باید انجام شود، با توجه خاص به: آیا حلقه های بالابر تغییر شکل داده، ترک خورده یا به شدت فرسوده شده اند. آیا نخ ها شل، زنگ زده یا آسیب دیده باشند. و اینکه آیا علائم بار کاری واضح و خوانا هستند. اگر هر گونه ترک، خم یا آسیب نخ در پیچ های حلقه بالابر مشاهده شد، باید فورا دور انداخته شوند.

(6) تعمیر و نگهداری منظم

یک برنامه بازرسی منظم برای انجام آزمایشات حرفه ای روی انکر بولت هایی که در معرض استفاده طولانی مدت هستند، تنظیم کنید.

(7) ممنوعیت اصلاح

انجام هر گونه تغییر روی پیچ چشمی راست ساقه مانند جوشکاری، گرمایش یا خم شدن اکیداً ممنوع است.

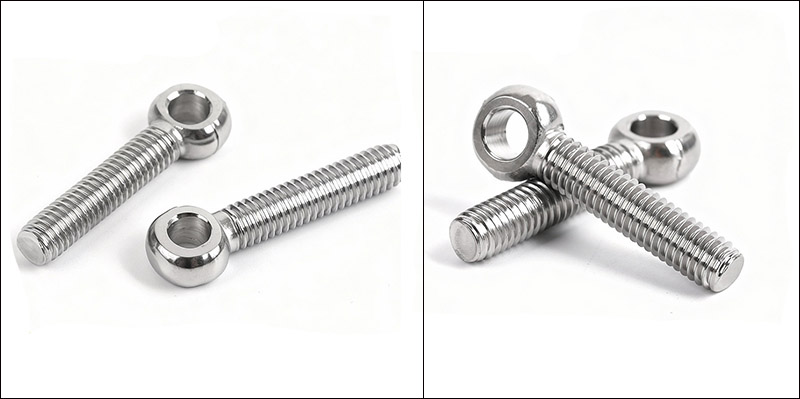

Straight Shank Eyebolt

سوالات متداول

(1) حد بار کاری (WLL) پیچ چشمی راست ساق چقدر است؟

طبق DIN 580، WLL عمودی برای M10 230 کیلوگرم (تقریباً 0.23 تن) است. طبق استاندارد ASTM A489، WLL یک پیچ حلقه بلند کننده استاندارد بریتانیایی 1/2 اینچی تقریباً 2500 پوند (تقریباً 1.13 تن) است.

（2）آیا می توان از محصولات شما دوباره استفاده کرد؟

آنها را می توان مجدداً مورد استفاده قرار داد، مشروط بر اینکه قبل از هر بار استفاده، بازرسی دقیق انجام شود تا اطمینان حاصل شود که هیچ آسیبی وجود ندارد. با این حال، اگر حلقه‌های بالابر تغییر شکل یا پیچ خوردگی آشکار نشان می‌دهند، نخ‌ها به شدت فرسوده شده‌اند، ترک‌هایی روی سطح ایجاد می‌شود یا زنگ زدگی ظاهر می‌شود، توصیه می‌شود آنها را تعویض کنید.

（3）آیا می توانید پیچ و مهره را در اندازه های غیر استاندارد یا با مواد خاص تولید کنید؟

بله، ما می توانیم. اگر نیاز به سفارشی سازی دارید، می توانیم بحث مفصلی داشته باشیم. ما کار را با توجه به نیازهای سفارشی شما تکمیل خواهیم کرد.
