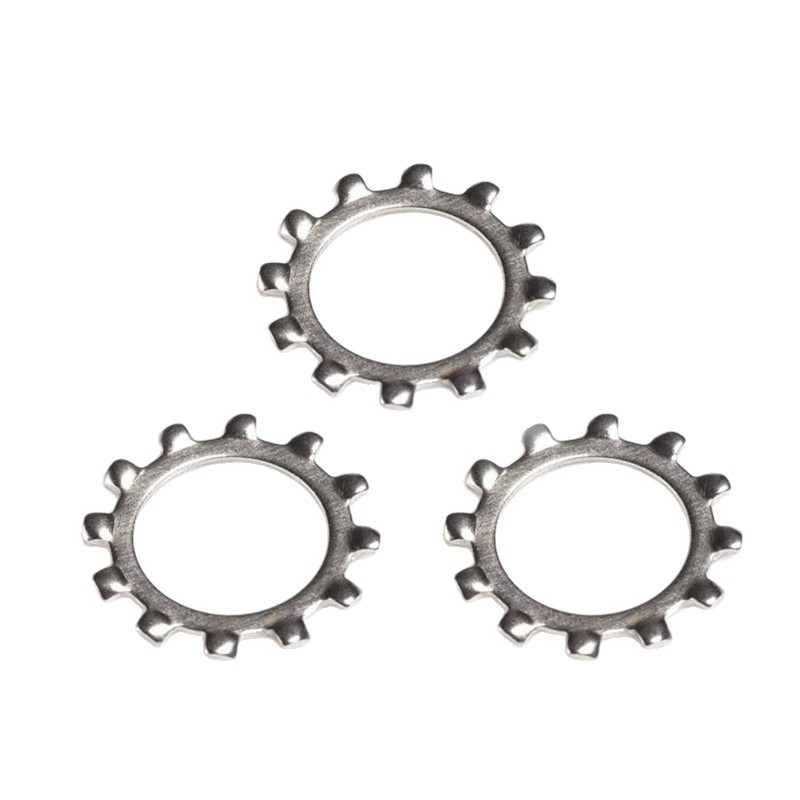

واشر قفل دندانه های خارجی

نمونه واشر قفل دندانه های خارجی Xiaoguo® می تواند زمین الکتریکی مفیدی را ارائه دهد. دندانه های بیرونی واشر می توانند لایه اکسید یا پوشش را در حین استفاده خراش دهند و یک مسیر تماس فلزی پایدار ایجاد کنند که می توان از آن برای اتصال کابینت های برق استفاده کرد.

ارسال استعلام

توضیحات محصول

مواد واشر قفل دندانه های خارجی مستقیماً نیروی گیره، توانایی جلوگیری از زنگ زدگی و محیط قابل اجرا را تعیین می کند.

(1) فولاد فنری

نمرات رایج: 65Mn، C67S، SK5

سختی: HRC 40–50

ویژگی ها: خاصیت ارتجاعی بهترین است و نیروی گاز گرفتن قوی ترین است. دندان ها تیز هستند و می توانند عمیقاً به سطح فلز نفوذ کنند. قیمت پایین و نسبت هزینه به عملکرد بالا است.

معایب: فولاد لخت مستعد زنگ زدگی است و نیاز به عملیات سطحی دارد. برای محیط های مرطوب یا خورنده مناسب نیست.

سناریوهای قابل اجرا: واشر قفل دندانه دار خارجی فنری ساخته شده برای صنایع عمومی، خودرو، مونتاژ مکانیکی و محیط های خشک داخلی مناسب است.

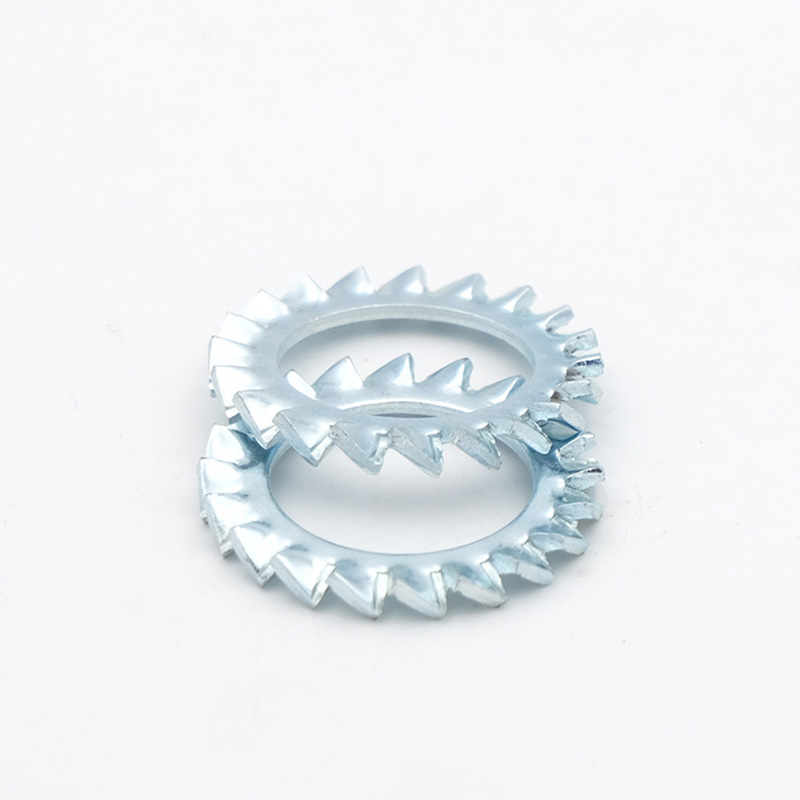

درمان سطح پوشش: گالوانیزه (داخلی)، داکرومت (در فضای باز)

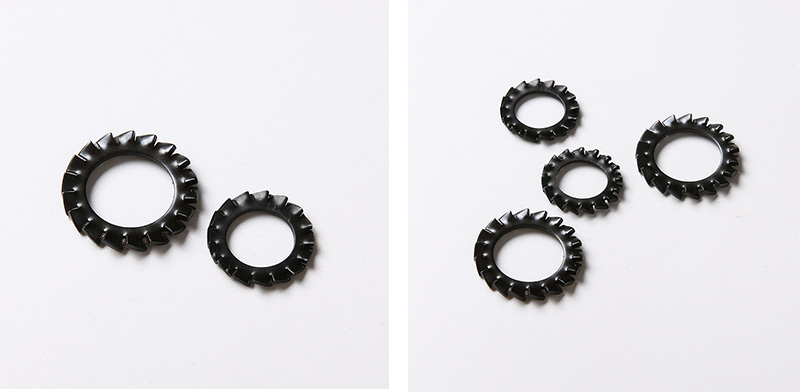

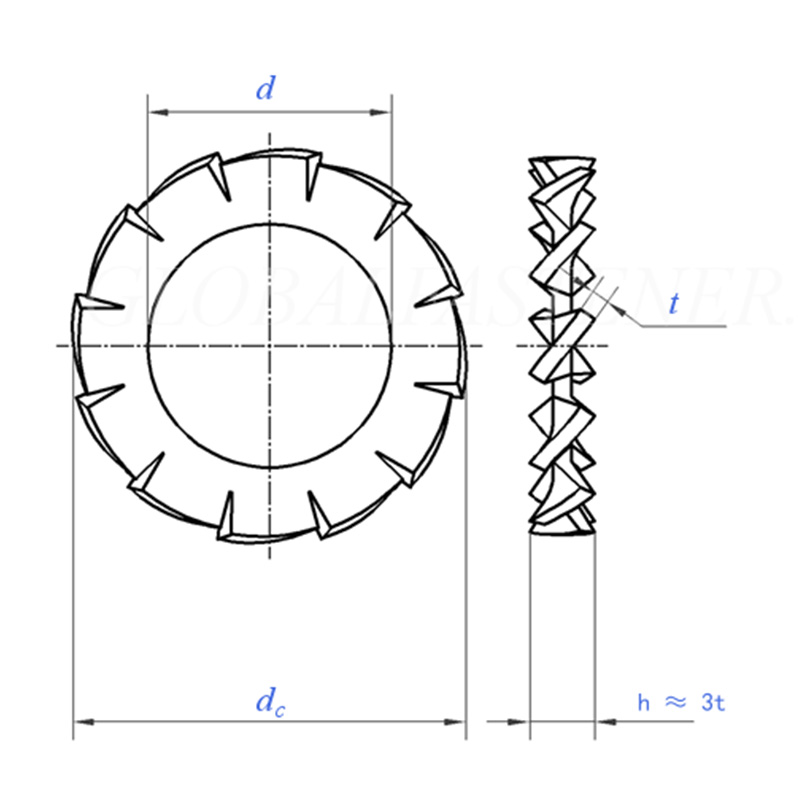

External Serrations Lock Washers

اندازه		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	حداقل = اندازه اسمی	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	حداکثر	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
دی سی	حداکثر = اندازه اسمی	3.6	4.5	5.5	6	7	8	10	11	12.5	15
دی سی	دقیقه	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
تعداد دندان ها	دقیقه	9	9	9	9	10	11	11	12	14	14
در هر 1000 واحد بر کیلوگرم		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
برای قطر نخ اسمی		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

اندازه		10.5	13	15	17	19	21	23	25	28	31
d	حداقل = اندازه اسمی	10.5	13	15	17	19	21	23	25	28	31
d	حداکثر	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	حداکثر = اندازه اسمی	18	20.5	24	26	30	33	36	38	44	48
de	دقیقه	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
تعداد دندان ها	دقیقه	16	16	18	18	18	20	20	20	22	22
در هر 1000 واحد بر کیلوگرم		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
برای قطر نخ اسمی		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

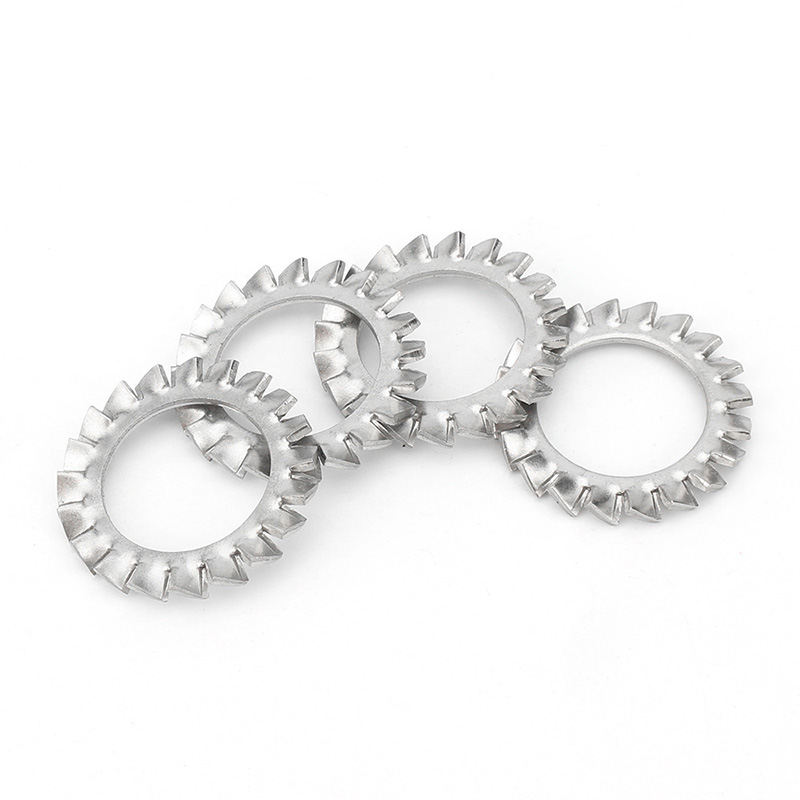

(2) فولاد ضد زنگ

①A2 (فولاد ضد زنگ 304)

سختی: تقریباً HRC 25-35 (نرم تر از فولاد فنری)

ویژگی ها: مقاومت در برابر خوردگی جهانی، توانایی جلوگیری از زنگ زدگی خوب. ضد زنگ؛ بدون نیاز به پوشش اضافی؛ نیروی نیش به اندازه فولاد فنر قوی نیست، اما برای ارتعاشات عمومی کافی است.

سناریوهای کاربردی: محیط های مرطوب، تجهیزات غذایی، دستگاه های پزشکی، پیشگیری از زنگ زدگی عمومی در داخل و خارج از منزل

②A4 (فولاد ضد زنگ 316)

سختی: تقریباً 25-35 HRC

ویژگی ها: حاوی مولیبدن، مقاوم تر در برابر خوردگی یون کلرید، مقاوم در برابر مه نمک، مقاوم در برابر آب دریا، مقاوم در برابر مواد شیمیایی؛ هزینه 30-50٪ بالاتر از 304 است.

سناریوهای قابل اجرا: واشر قفل دندانه دار خارجی ساخته شده از فولاد ضد زنگ 316 برای مهندسی دریایی، کشتی ها، تاسیسات ساحلی و کارخانه های شیمیایی مناسب است.

(3) برنز فسفر

نامگذاری: CuSn8، PB

سختی: تقریباً HRC 20-30 (کمتر)

ویژگی ها: جرقه تولید نمی کند (ضد انفجار). غیر مغناطیسی؛ هدایت خوب؛ مقاوم در برابر خوردگی (اما نه به خوبی 316)؛ استحکام کم، برای بار زیاد مناسب نیست.

سناریوهای قابل اجرا: محیط ضد انفجار، زمین الکتریکی، ابزار حساس به مغناطیس

(4) برنج

شماره مدل: H62, H65

سختی: کم (تقریبا HRC 10-20)

ویژگی ها: رسانا، رسانای گرما؛ از نظر ظاهر طلایی، تزئینی؛ مقاومت زنگ زدگی متوسط است. استحکام کم، دندان ها مستعد ساییدگی و پارگی هستند.

سناریوهای قابل اجرا: برق کم ولتاژ، لوله کشی، اتصالات پنوماتیک، مجموعه های تزئینی

سوالات متداول

(1) حداکثر دما برای واشرهای قفل دندانه دار خارجی چقدر است؟

فولاد فنری با گالوانیزه معمولاً برای دماهای بین -20 درجه سانتیگراد تا +120 درجه سانتیگراد مناسب است. فولاد ضد زنگ A2/A4 تا -200 درجه سانتیگراد تا +300 درجه سانتیگراد قابل استفاده است.

（2）کدام ماده برای اتصال زمین الکتریکی بهتر است؟

زمین مستلزم آن است که دندان ها بتوانند به لایه رنگ یا اکسید نفوذ کنند تا یک مسیر رسانا ایجاد کنند. فولاد ضد زنگ A2/A4 و برنز فسفر همگی قابل استفاده هستند.

（3）آیا واشرهای قفلی دندانه های خارجی خاصیت مغناطیسی دارند؟

فولاد فنر مغناطیسی است، در حالی که فولاد ضد زنگ A2/A4 تقریباً هیچ مغناطیسی ندارد (ممکن است پس از پردازش سرد مغناطیس ضعیفی داشته باشد) و برنز فسفر و برنج کاملاً غیر مغناطیسی هستند.
